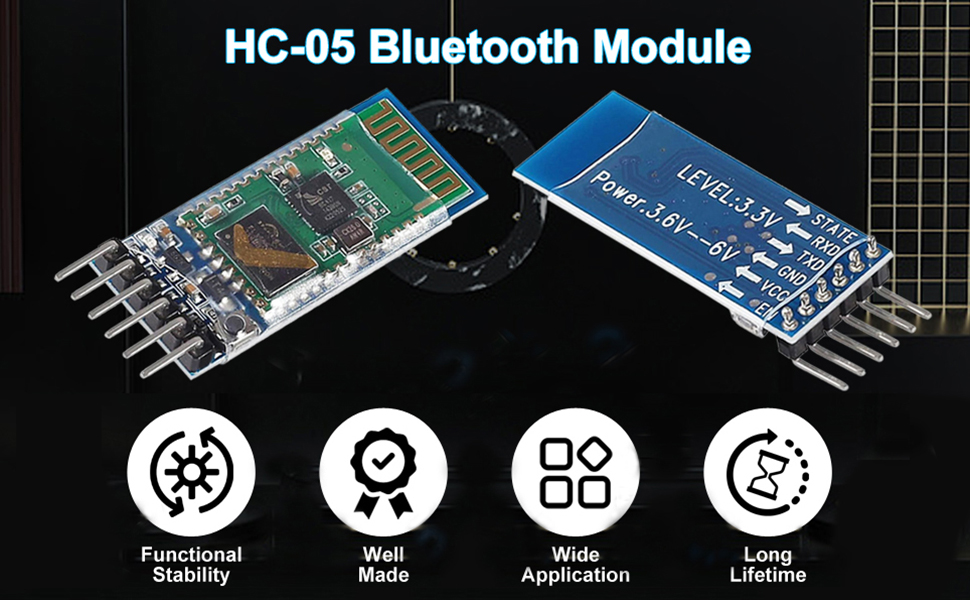

معايير الوحدة:
1. مقاس لوحة الدارة المطبوعة: 37.3 ملم (طويل) × 15.5 ملم (عريض)
2. الوزن: 3.5 غرام
3. جهد الإدخال: 3.6 فولت - 6 فولت، يمنع تجاوز 7 فولت
4. يؤدي 6 أقدام: EN/VCC/GND/RXD/TXD/STATE (مؤشرات حالة البلوتوث، غير متصل مستوى منخفض للإخراج، مستوى الإخراج العالي بعد الاتصال)
5. مع مؤشر حالة الاتصال، يشير فلاش LED إلى عدم وجود اتصال بلوتوث؛ يشير الفلاش البطيء LED إلى الدخول في وضع الأوامر
6. رقاقة منظم الجهد الكهربائي 3.3 فولت على متن الطائرة، جهد الإدخال تيار مستمر 3.6 فولت - 6 فولت؛ عند عدم الاقتران، التيار حوالي 30 مللي أمبير (بسبب وميض مصابيح LED، التيار في حالة التغيير)؛ بعد نجاح الاقتران، يكون التيار حوالي 10 مللي أمبير
7. مسافة نقل فعالة تبلغ 10 أمتار في المنطقة المفتوحة، أكثر من 10 أمتار ممكنة، ولكن ليس لضمان جودة الاتصال
8. بعد نجاح الاقتران، يمكن استخدامه كمنفذ تسلسلي مزدوج كامل. لا حاجة لفهم أي بروتوكول بلوتوث، ولكن يدعم فقط بت البيانات 8 بت، بت إيقاف 1 بت، لا يوجد تنسيق اتصال متكافئ. هذا أيضًا هو تنسيق الاتصال الأكثر استخدامًا، ولا يدعم التنسيقات الأخرى!
9. اضغط على المفتاح ثم قم بتشغيل وحدة البلوتوث للدخول في الوضع، واضبط المعلمات ومعلومات الاستعلام
10. يمكن تبديل وضع المضيف والآلة من عند الأمر
11. معدل الباود الافتراضي للوحدة هو 9600، وكلمة مرور الاقتران الافتراضية هي 1234، والاسم الافتراضي هو HC-05

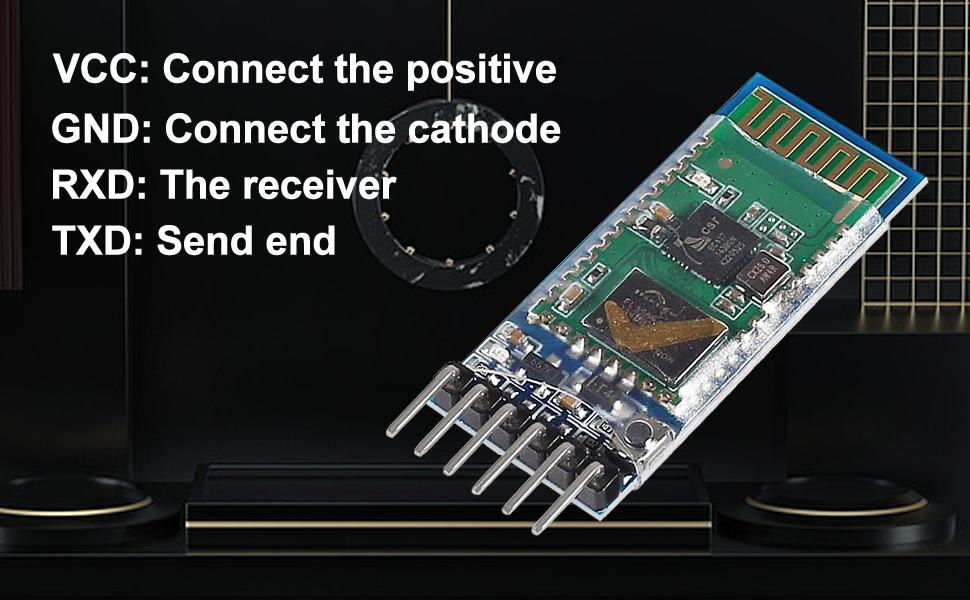

طريقة الأسلاك:
VCC: قم بتوصيل مصدر الطاقة الموجب
GND: توصيل الكاثود
RXD: يتلقى جهاز الاستقبال ووحدة البلوتوث البيانات من الأجهزة الأخرى، وطرف إرسال TXD للأجهزة الأخرى عادةً
TXD: إرسال الطرف، وحدة بلوتوث ترسل البيانات إلى معدات أخرى؛ الطرف المستقبِل RXD للمعدات الأخرى عادةً
En: لتمكين النهاية، تحتاج إلى إدخال الوضع عند 3.3 فولت

ملاحظة: هذا المنتج لا يعمل مع iOS.

محتويات العبوة:
4 × HC-05 6 دبابيس بلوتوث لاسلكي وحدة استقبال RF تسلسلية بلوتوث
