جهاز التقاطع الإلكتروني ثلاثي الاتجاهات EC20B من بلانيت اوديو هو معالج إشارة عالي الدقة يسمح لك بتخصيص مستوى الإخراج المنخفض لمصدر الإدخال الخاص بك (راديو السيارة)، بحيث يمكن تطبيق الإشارة على مضخم الصوت أو مكبرات الصوت كجزء من نظام صوت محمول ثنائي الاتجاه أو ثلاثي الاتجاهات. مصمم للاستخدام في نظام صوت السيارة الذي يتضمن مضخمات في مسار الإشارة بعد التقاطع، ويوفر مخرجات منخفضة المستوى الأمامية والخلفية ومضخم الصوت عبر موصلات ار سي ايه.
اختيار الإدخال المتوازي تم تحسين EC20B لوحدات الرأس التي توفر مخرجات للقنوات الأمامية (UR) والخلفية (UR) ومضخم الصوت (UR). ولكن ماذا لو كانت وحدة الرأس الخاصة بك توفر زوجًا واحدًا فقط من مخرجات الستيريو (UR)؟ من خلال ضبط التحكم في محدد الإدخال المتوازي للخارج، سيتم أيضًا توجيه الإشارة المطبقة على مدخلات EC20B الأمامية (UR) إلى القناة الخلفية. وهذا يلغي الحاجة إلى محولات Y الخارجية، والتي يمكن أن تضيف أحيانًا ضوضاء إلى النظام. الآن يمكنك توفير معالجة مخصصة للقناة الخلفية بشكل مستقل عن الإعدادات التي تضعها على المقدمة.
المواصفات نطاقات التردد المركزي المتقاطع: أمامي (تمرير عالي) - 40-400 هرتز أو 800 هرتز - 8 كيلو هرتز ؛ خلفي (تمرير عالي) - 40-400 هرتز ؛ مضخم صوت (تمرير منخفض) - 32-250 هرتز
منحدر متقاطع، أمامي وخلفي: 6d8/اوكتاف أو 18d8/اوكتاف
انحدار متقاطع، القناة الفرعية: 18 ديسيبل/اوكتاف
نطاق تردد مركز تعزيز الجهير: 25-250Hz
تعديل مستوى تعزيز الجهير: 0-+12dB
نسبة الإشارة إلى الضوضاء: 110 ديسيبل
تي اتش دي: 0. 01%
فصل القناة: 80 ديسيبل
معاوقة الدخل: 20 كيلو اوم
معاوقة المخرج: 100 أوم
اكتساب المخرج: 1:2 (+6dB)
مصدر الطاقة: نوع بي دبليو ام
جهد الخرج: 8 فولت كحد أقصى1
الأبعاد (العرض × العمق × الارتفاع): 5-1/8 بوصة × 8-1/4 بوصة × 1-3/4 بوصة
مضاعف تقاطع القناة الأمامية من خلال توفير طريقة لك لاختيار تردد من نطاق متوسط/مرتفع أو نطاق مكبر صوت لتقاطع القناة الأمامية، نقدم لك خيار استخدام هذا التقاطع في تطبيقات مختلفة. على سبيل المثال، يمكنك استخدام القناة الأمامية كقناة مكبر صوت ستيريو عن طريق ضبط مضاعف التردد المتقاطع على نطاق 800 هرتز - 8 كيلو هرتز أعلى، ويمكن أن تعمل القناة الخلفية كقناة متوسطة/مرتفعة، لنظام ستيريو ثلاثي الاتجاهات. أو يمكنك إنشاء نظام رباعي القنوات، مع القنوات الأمامية والخلفية التي تعيد إنتاج المتوسط/المرتفعات.
خيار مزيج إدخال مضخم الصوت تفتقر العديد من وحدات الرأس أيضًا إلى مخرج قناة مضخم الصوت. في هذه الحالة، من خلال ضبط التحكم في الإدخال الفرعي على المزج، سيتم تسليم عناصر التحكم في القناة الفرعية EC20B مزيجًا من L الأمامي/الخلفي إلى القناة اليسرى لمضخم الصوت ومزيج من R الأمامي الخلفي إلى قناة مضخم الصوت اليمنى. وهذا يلغي الحاجة إلى محولات Y الخارجية وأجهزة الخلاط.

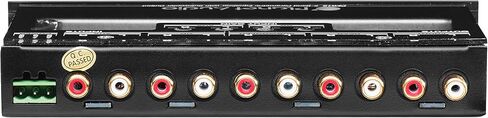

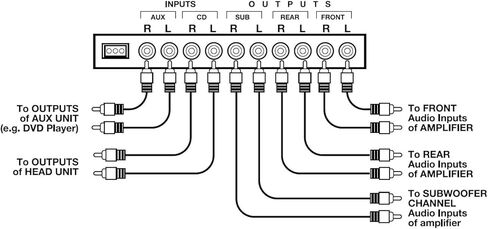

وصلات الإدخال والإخراج وجهاز التحكم عن بعد والطاقة
شاهد وصلات الإدخال والإخراج وجهاز التحكم عن بعد والطاقة الأكبر باور ليد
مدخلات يسار/يسار أمامية وخلفية: قم بتوصيل مخرجات وحدات الرأس بهذه الوصلات وتأكد من وضع محدد الإدخال المتوازي في الوضع الداخلي.
محدد الإدخال المتوازي: إذا كان مصدر الصوت الخاص بك يحتوي على زوج واحد فقط من مدخلات ار سي ايه، فإن وضع هذا المفتاح في وضع الخارج يسمح أيضًا بتوجيه مصدر الإشارة المتصل بالمداخل الأمامية إلى القناة الخلفية لـ EC20B.
محدد مصدر الإدخال الفرعي: إذا كان مصدر الصوت الخاص بك يفتقر إلى مخرج قناة مضخم الصوت، فإن وضع هذا المفتاح في وضع المزيج سيطبق مزيجًا من القناة الأمامية والخلفية لكل مدخل من المدخلات اليسرى واليمنى إلى مدخل القناة الفرعية EC20B.
مدخل قناة مضخم الصوت: قم بتوصيل قناة مضخم الصوت لوحدة الرأس الخاصة بك بهذه الموصلات ووضع محدد الإدخال الفرعي في الوضع المباشر. في حالة عدم توفر مخرجات قناة فرعية، راجع "مصدر الإدخال الفرعي" أعلاه.
+12 فولت، أطراف التشغيل الأرضية والبعيدة: استخدم هذا التحكم لاختيار أعلى تردد ليتم إرساله إلى قناة مضخم الصوت. اختر التردد بين 32 هرتز و250 هرتز.
موصل المصهر: استخدم المصهر فقط مع تصنيف 3 أمبير.
مخارج يو ار الأمامية والخلفية
مخرج مضخم صوت يسار/يسار
موصل التحكم في مستوى التحكم عن بعد
أزرار تحكم في القناة الأمامية والخلفية
عرض عناصر تحكم أكبر في القناة الأمامية والخلفية تقاطع عالي التمرير: استخدم هذا التحكم لضبط أقل تردد يمر عبر القناة الأمامية (أو الخلفية) لنظامك.
مضاعف تردد التقاطع عالي التمرير (القناة الأمامية فقط): يحدد هذا المحدد نطاق التردد لتقاطع التمرير العالي. اختر وضع x1 لنطاق 40 هرتز - 400 هرتز، أو x20 لنطاق 800 هرتز - 8 كيلو هرتز.
منحدر التقاطع: يحدد المنحدر المتقاطع مدى سرعة السقوط في مستوى الصوت، المقاس بالديسيبل/الأوكتاف، عند التردد الذي يختاره التقاطع. اوكتاف واحد يساوي نصف التردد المحدد حاليًا. على سبيل المثال، إذا قمت بضبط التقاطع على 80 هرتز والانحدار إلى 18 ديسيبل، فإن المستوى عند 40 هرتز ليكون أقل بمقدار 18 ديسيبل من 80 هرتز.
التحكم في مستوى الإخراج: يتيح لك هذا التحكم ضبط مستوى إخراج القناة بشكل مستقل.
