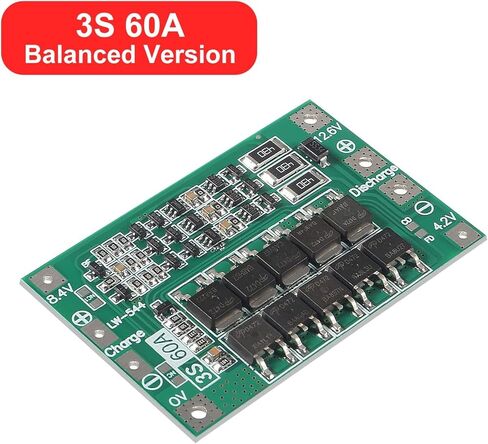

اسم المنتج: 3 سلسلة 12.6 فولت 40A لوح حماية بطارية الليثيوم
جهد الشحن: تيار مستمر 12.6 فولت ~ 13.6 فولت
تيار التفريغ المستمر: 40 أمبير كحد أقصى (إذا لم تكن بيئة تبديد الحرارة جيدة، فيرجى تقليل تيار الحمل)
تيار الشحن المستمر: يصل إلى 20 أمبير
الاختيار المطبق: ينطبق على الجهد الاسمي 3.7 فولت، بطارية ليثيوم 4.2 فولت مشحونة بالكامل (بما في ذلك 18650، 26650، بطارية ليثيوم بوليمر)، يمكن حفرها أقل من 170 وات

ملاحظة 1: يتطلب بدء المثقاب بنجاح 3 بطاريات طاقة 10C-20C، أو 6 بطاريات طاقة 5C-10C (نماذج بطاريات الطاقة الموصى بها: متوافقة مع سوني vtc4، vtc4A، vtc5A، vtc6) كابل OV و12.6 فولت، استخدم سلك نحاسي من 3 ملليمتر مربع أو أكثر (لا يمكن استخدام صفائح النيكل)

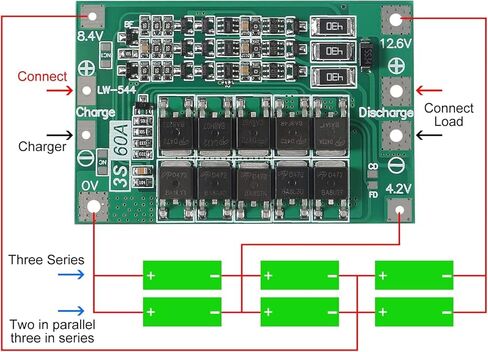

ملاحظة 2: قم بتوصيل 0V، 4.2V، 8.4V، 12.6V بدقة وفقًا للمخطط. لا تلمس أي مكونات على اللوحة عند لحام السلك. لا تعمد ماس كهربائى.
ملاحظة 3: عند لحام البطارية لأول مرة أو أثناء الشحن، طالما أن البطارية الواحدة تتجاوز 4.2 فولت، فإن المقاوم "430" سوف يسخن ويفرغ (التفريغ إلى حوالي 4.19 فولت لإيقاف التسخين). إذا كان المقاوم "430" ساخنًا للغاية، فتأكد من توصيل الخط الخطأ.

إعداد الأجهزة:
قم بإعداد وحدة حماية بطارية الليثيوم 3S 12.6V 40A، والبطارية، وإمدادات الطاقة، ومقاوم تحميل الطاقة العالية.

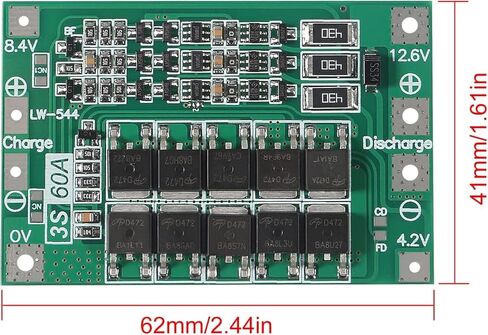

يوضح الشكل 5 مخطط الوحدة. البطارية 3 سلاسل. تحتاج البطارية المتصلة إلى تلبية تيار التفريغ 40A. يمكن تحقيق ذلك عن طريق موازنة البطارية أو شراء بطارية ذات تيار تفريغ كبير. على سبيل المثال، إذا كانت البطارية بسعة 2000 مللي أمبير في الساعة ومضاعف التفريغ 10 درجة مئوية، فستكون هناك حاجة إلى 3 سلاسل فقط من 2 ويكون تيار التفريغ 40 أمبير.

جهد الشحن هو DC12.6V ~ 13.6V. يعتمد تيار الشحن على البطارية المتصلة، والحد الأقصى لا يزيد عن 20 أمبير. تحتوي الوحدة على مسار شحن متوازن، وتعمل وظيفة المعادلة فقط عندما لا يختلف أداء البطارية كثيرًا.

الحزمة تشمل:

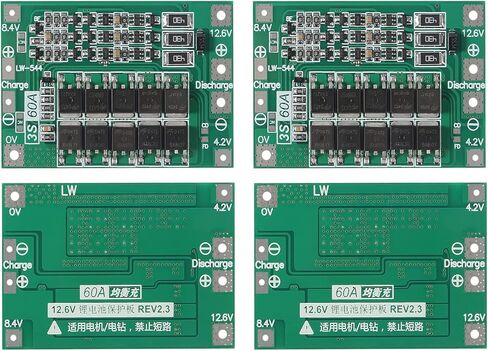

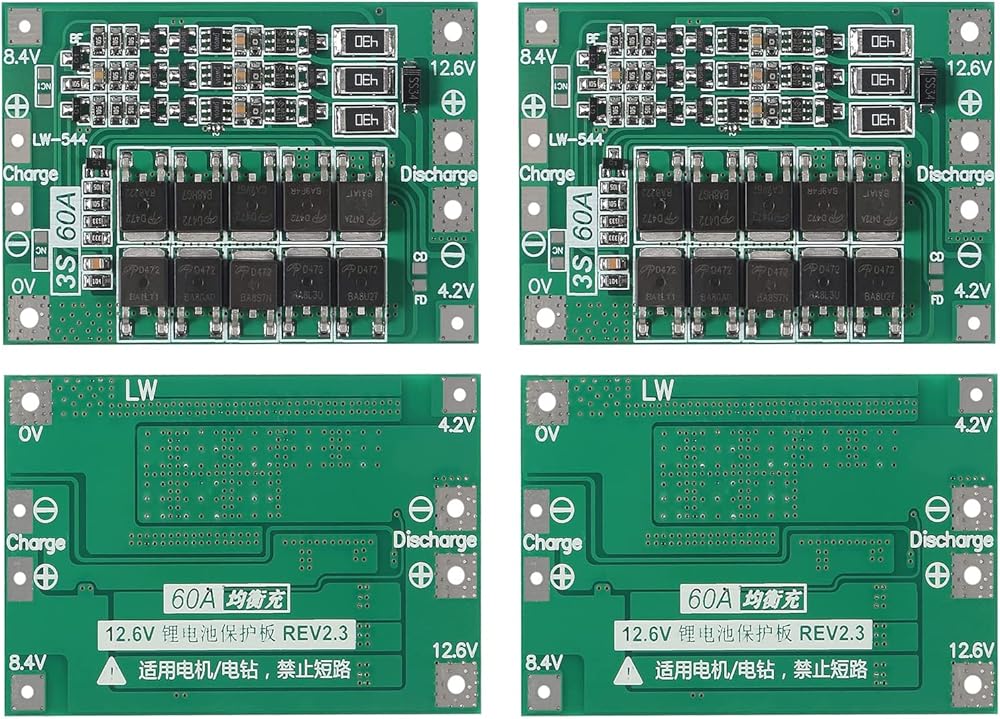

4 قطعة 3 سلسلة 12.6 فولت 40A لوح حماية بطارية الليثيوم
