تحديد:
جهد الخرج: يمكن ضبطه على 5 فولت/8 فولت/9 فولت/12 فولت، الافتراضي هو 12 فولت
جهد الإدخال: 2.5 فولت ~ VOUT-0.5 فولت
أداء الإخراج: خذ إدخال بطارية الليثيوم 3.7 فولت كمثال، يمكنها إخراج 5V1A، 8V0.7A، 9V0.6A، 12V0.5A. تأكد من أن تيار الإدخال وتيار الإخراج لا يتجاوز 1.5A.
عندما يكون الإخراج الافتراضي 12 فولت، يستهلك مؤشر LED حوالي 6 مللي أمبير؛ إذا تم إيقاف تشغيل ضوء المؤشر، فإن الإدخال الحالي

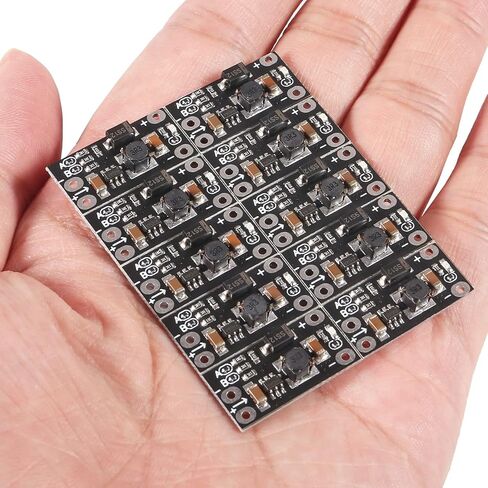

حجم المنتج: 22 × 11 × 3.6 ملم
تعليمات:
يمكن رؤية الجانب الأمامي من PCB بالكلمات A وB. ويمكن تغيير جهد الخرج باستخدام مكواة اللحام لتغيير تشغيل اللوحة وإيقافها. في الجدول التالي، 0 يعني أن اللوحة مفصولة و1 يعني أن اللوحة متصلة.
أ ب فوت
0 0 5 فولت
0 1 8 فولت
1 0 9 فولت
1 1 12 فولت
الحزمة تشمل:

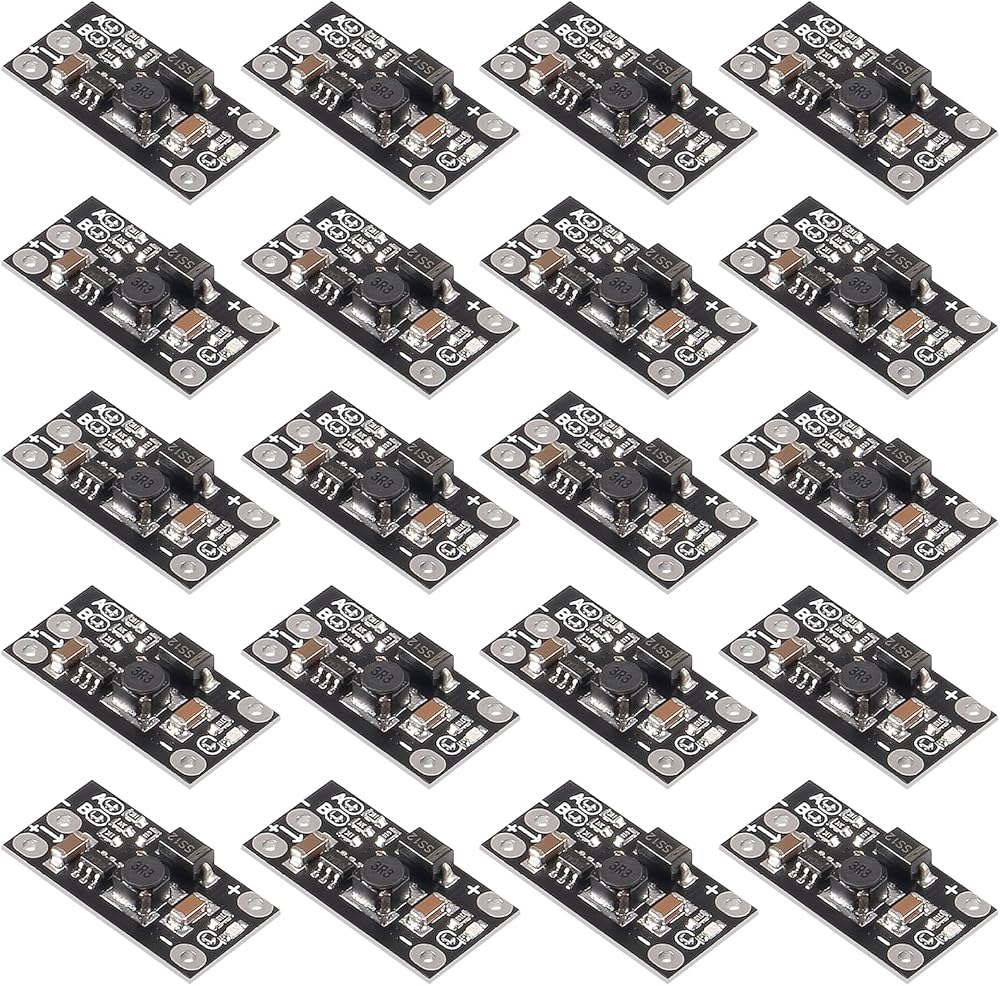

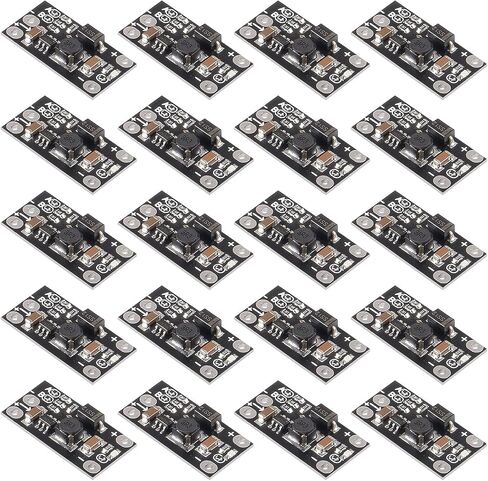

10 × وحدة تعزيز صغيرة بطارية ليثيوم 3.7 فولت إلى لوحة تصعيد 5 فولت 8 فولت 9 فولت 12 فولت
