جهد الإدخال: 3.6 فولت-6 فولت، يمنع تجاوز 7 فولت

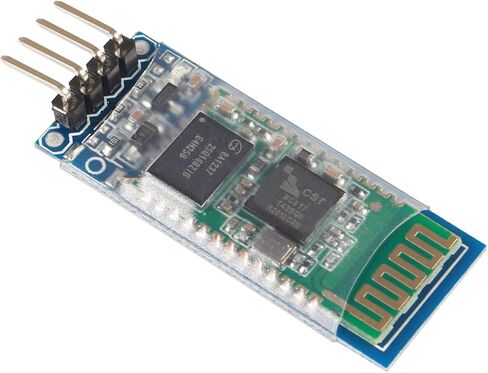

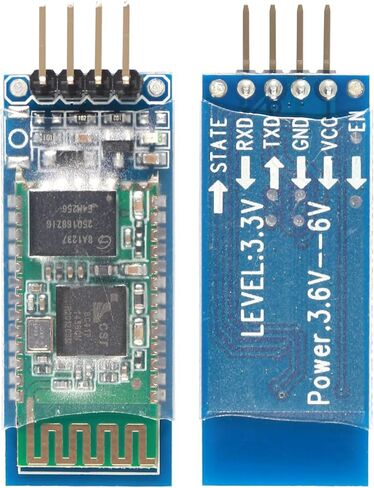

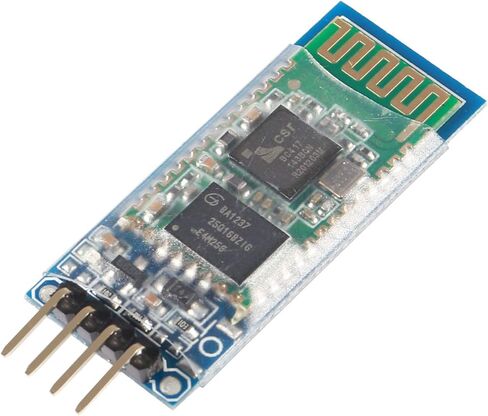

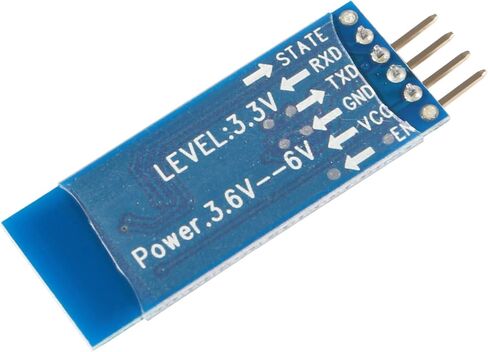

يؤدي 6 أقدام: EN / VCC / GND / RXD / TXD / STATE (يقود حالة البلوتوث، مستوى منخفض للإخراج غير متصل، مستوى الإخراج مرتفع بعد الاتصال)
مع مؤشر حالة الاتصال، يشير فلاش LED إلى عدم وجود اتصال Bluetooth؛ يشير الفلاش البطيء إلى الدخول في وضع الأوامر
رقاقة منظم الجهد الكهربي 3.3 فولت على اللوحة، جهد الإدخال تيار مستمر 3.6 فولت-6 فولت؛ عند عدم الاقتران، يكون التيار حوالي 30 مللي أمبير (لأن مصابيح LED تومض، والتيار في حالة التغيير)؛ بعد نجاح الاقتران، يكون التيار حوالي 10 مللي أمبير
مستوى الواجهة 3.3 فولت، يمكنك توصيل مجموعة متنوعة من وحدات التحكم الدقيقة مباشرة (51 / AVR / PIC / ARM / MSP430 وما إلى ذلك)، ويمكن أيضًا توصيل وحدة التحكم الدقيقة 5 فولت مباشرة
يتم توصيله مباشرة بالمنفذ التسلسلي لوحدة التحكم الدقيقة، وليس من خلال شريحة MAX232
منطقة مفتوحة مسافة نقل فعالة 10 أمتار
بعد نجاح الاقتران، يمكن استخدامه كواجهات تسلسلية مزدوجة الاتجاه. دون معرفة أي من بروتوكولات Bluetooth، ولكنه يدعم فقط 8 بتات بيانات، وبت توقف واحد، ولا يوجد تنسيق اتصال متماثل
يمكنك التبديل بين وضع جهاز الاستقبال وجهاز الإرسال عبر أوامر AT
معدل الباود الافتراضي للوحدات هو 9600، ومفتاح المرور الافتراضي هو 1234، والاسم الافتراضي لـ HC-05

طريقة الأسلاك:
VCC: قم بتوصيل مصدر الطاقة بشكل إيجابي
GND: توصيل الكاثود
RXD: جهاز الاستقبال، وحدة البلوتوث تتلقى البيانات من الأجهزة الأخرى، وطرف الإرسال TXD من الأجهزة الأخرى بشكل طبيعي
TXD: إرسال النهاية، وحدة Bluetooth ترسل البيانات إلى أجهزة أخرى؛ الطرف المتلقي RXD للمعدات الأخرى بشكل طبيعي
En: لتمكين النهاية، تحتاج إلى إدخال الوضع عند 3.3V

ملاحظة: هذا العنصر لا يعمل مع iOS.

الحزمة تشمل:

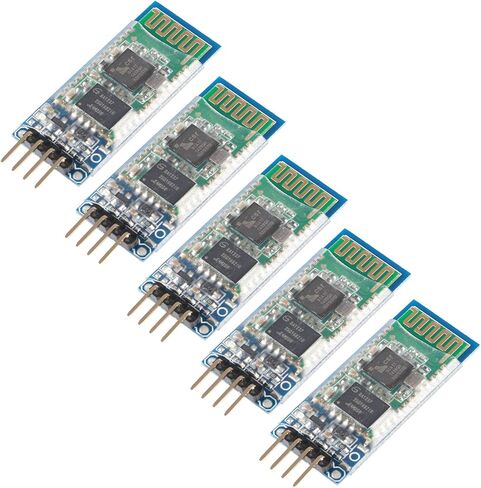

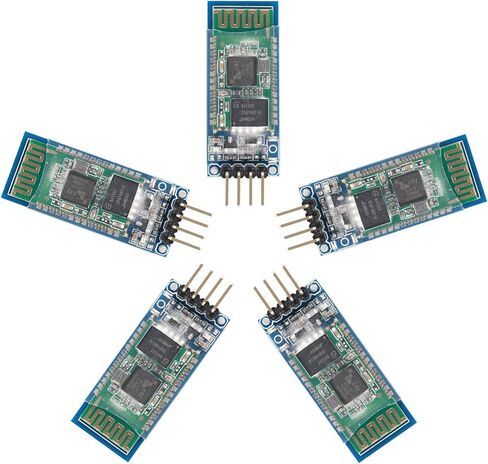

5 X HC-05 6 دبوس وحدة إرسال واستقبال لاسلكية بلوتوث RF
