مميزات خاصة

لبطاقة الجيل الثالث N5321 4G سييرا اللاسلكية اير برايم EM7355 EM7455 EM7340 EM7345 GOBI5000 لهواوي ME906E ME906V ME906J ME906C ME936 MU736 NGFF M2M WWA N بطاقة انتل 7266 0 7266 75 3160 3165 8260 8265 17265 18265 18265 9260 9560 ax200 ax201 NGFF M.2 بطاقة واي فاي (لا تعمل على 7265D2W 8260D2W) لبرودكوم BCM943228 زه BCM9 BCMبطاقة 4352Z NGFF لبرودكوم BCM94360CSAX BCM94360CS2 BCM94360CS2 BCM94360CS2AX BCM94360HMB واي فاي WLAN بطاقة شبكة الجيل الثالث 3G LTE (الهوائي) جي بي ار اس جي اس وسي دي ام ايه كيبل هوائي مدمج للاب توب واي فاي سلك بديل انتينا

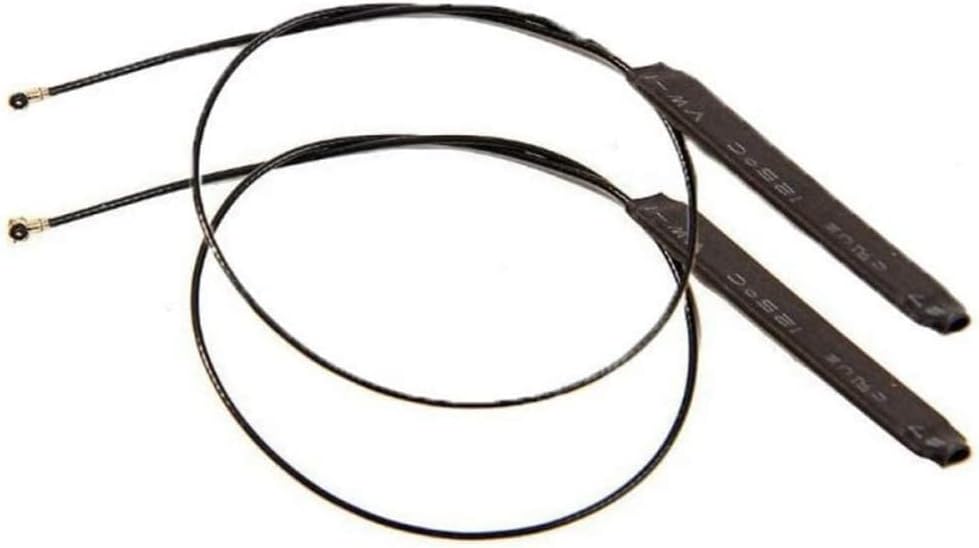

الدعم: 4G / 3G / 2.4G / 5G متوافق مع: فتحة هوائي IPEX MHF4 نوع SMT وعاء محوري وموصل كابل قابس التزاوج عامل شكل صغير ومنخفض 1.2 ملم كحد أقصى. كابل قابل للتزاوج: 0.81 ملم كابل محوري RF تقنية التطبيق: IEEE802.11 ax/ac/a/b/g/n وWiMax، زيجبي، بلوتوث لاسلكي الطول: واحد: 42 سم (16.53 انش) آخر: 47 سم (18.50 بوصة). كابل ngff ايبكس ام اتش اف سلك هوائي واي فاي داخلي ضفيرة هوائي
موصل صغير جدًا للكمبيوتر نوت بوك، كيبل وحدة جي بي اس للكمبيوتر، كيبل وحدة جي اس ام، كيبل وحدة شبكة محلية لاسلكية 2.4 جيجاهرتز، كيبل وحدة شبكة محلية لاسلكية 5.8 جيجاهرتز، تطبيق رقمي، هوائيات صغيرة جي اتش زد ثنائية النطاق لهوائي واي فاي معزز للألعاب واي فاي متعدد الاتجاهات

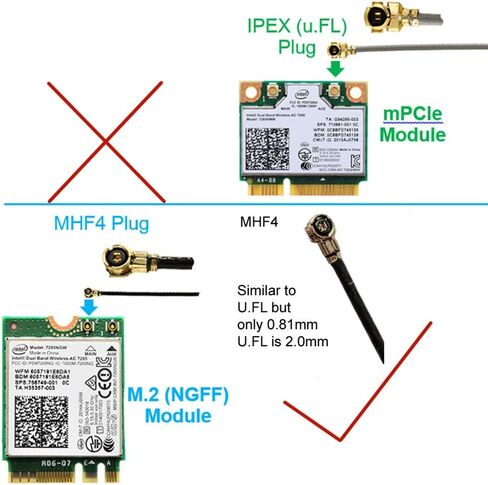

ملاحظة: يستخدم فقط لواجهة M.2 (NGFF)، لا تستخدم لواجهة ميني بي سي اي (يرجى الاطلاع على الصورة)، 2.4/5G ثنائي التردد داخلي عالي الكسب هوائي واي فاي mhf4 جاك كابل ضفيرة تمديد اتجاهي مجموعة استبدال الهوائي للوحدة اللاسلكية وبطاقات واي فاي بلوتوث
نطاق التردد: تيار مستمر حتى 6 جيجاهرتز (VSWR: 1.3 max. عند 0.1 ~ 3GHz؛ VSWR: 1.4 كحد أقصى. عند 3 ~ 6 جيجاهرتز) (الخيار: 1.2 جيجاهرتز 2.4 جيجاهرتز 3 جيجاهرتز 6 جيجاهرتز 8 جيجاهرتز 12 جيجاهرتز 18 جيجا... ) الجهد المقدر: تيار متردد 60 فولت مقاومة الاتصال: 20 متر أوم كحد أقصى. (إشارة) و10 متر أوم كحد أقصى. (أرضي) تحمل الجهد: تيار متردد 200 فولت مقاومة العزل: 500 متر أوم كحد أدنى./تيار مستمر 100 فولت الكثافة
يعمل أيضًا مع انتل 9260ngw ax200ngw 7260hmw وبطاقة واي فاي جيتسون نانو ام.2 مع موصل MHF4. كيلر ax1650 برودكوم اسوس واي فاي مودم بطاقات داخلية كيبلات هوائي الفا للتحكم عن بعد واي فاي هوت سبوت واي فاي هوائي كاميرا مراقبة مع موصلات ام اتش اف 4

وصف

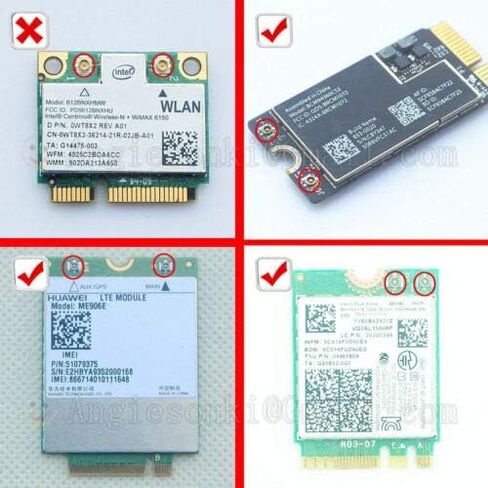

ملاحظة! لا تعمل على فتحة وحدة منفذ الملحقات الإضافية السريع البسيطة. (يرجى الاطلاع على الصورة).

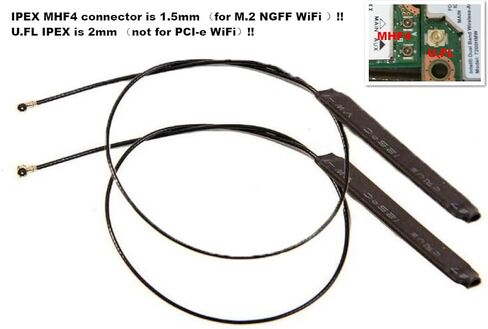

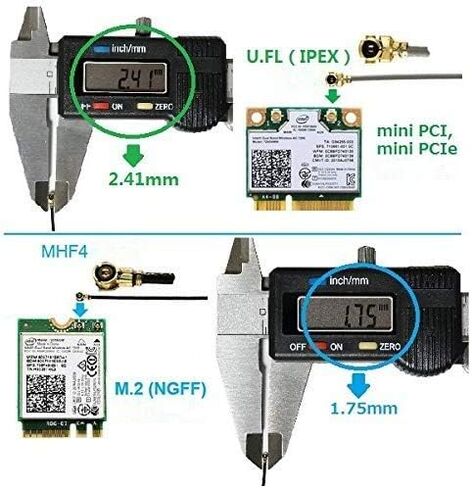

متوافق مع: فتحة هوائي ايبكس MHF4:
تعمل مع بطاقة انتل 7260 7265 3160 8260 17265 18265 9260 9560 ax200 ax201 NGFF/M.2 (لا تعمل على 7265D2W 8260D2W ) برودكوم BCM943228 زه BCM9 BCMبطاقة 4352Z NGFF Act Broadcom BCM94360CSAX.BCM94360CS2.BCM94360CS2AX.BCM94360HMB بطاقة واي فاي WLAN
المعاوقة: 50 أوم
اختبار رش الملح: >= 48 ساعة، مقاومة معززة للتآكل
التركيب: هيكل نحاسي مصنوع آليًا مجعد وحامل ملحوم
حماية الاتصال: أنبوب أسود ينكمش بالحرارة Versafit أو ما يعادله
تردد التشغيل: 0-6 جيجاهرتز (الخيار: 1.2 جيجاهرتز 2.4 جيجاهرتز 3 جيجاهرتز 6 جيجاهرتز 8 جيجاهرتز 12 جيجاهرتز 18 جيجا... )
الخصائص التقنية: درجة الحرارة. النطاق: -65 إلى +165 (نطاق كابل البولي ايثيلين: -55 إلى +85)
قم بتوصيل هوائي
يوصى بترك الهوائي متصلاً بالوحدة في جميع الأوقات. يمكن أن تتلف الواجهة الدقيقة بسهولة بسبب الفصل غير المناسب أو إعادة الاتصال.
اتبع هذه الخطوات إذا كان عليك إعادة توصيل الهوائي:
1. افحص أوعية الهوائي الموجودة على الوحدة؛ لا تستخدمها إذا تعرضت للتشوه أو التلف.
2. إذا كان ذلك ممكنًا، احصل على أداة تركيب أو طباعتها ثلاثية الأبعاد. في حالة استخدام أداة؛ اتبع التعليمات الموجودة مع الأداة.

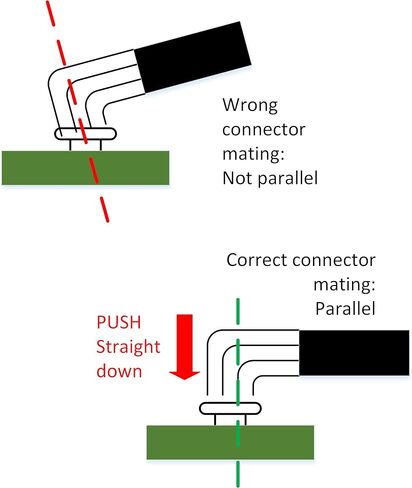

3. للتركيب اليدوي، قم بمحاذاة الموصلات بحيث تكون عمودية. محاولة تشغيل الموصلات بزاوية تلحق الضرر بكلا الموصلين.

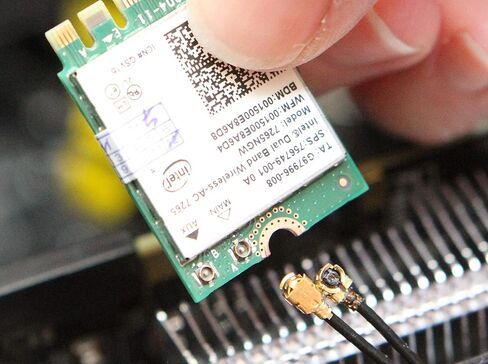

4. اضغط على موصل سلك الهوائي مباشرة لأسفل على وعاء الوحدة. يجب أن تسمع نقرة مسموعة وزر ميكانيكي عند إجراء اتصال مناسب.

ملاحظة

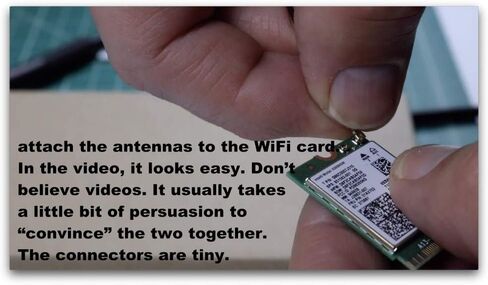

موصل MHF4 هو صامولة قوية للتشقق، خاصة للمستخدمين لأول مرة.
يجب أن تكون ميتة في المنتصف و90 درجة مستقيمة لأسفل ليتم دفعها بقليل من القوة. سهلة الاستخدام.
نعم، إنه أمر مخيف بعض الشيء (تمامًا مثل ركوب الدراجة لأول مرة).
لا تفكر أبدًا في محاولة استخدام زاوية مائلة قليلاً لتهزها. من المحتمل أن يضر ذلك بمحاذاة الموصل نفسه
