WITC RF موصل محوري SMP (GPO) ذكر DC إلى 26.5 جيجا هرتز 50 أوم 10 قطعة | نحاس مطلي بالذهب ملحوم ثنائي الفينيل متعدد الكلور محدود التوصيل المستقيم ذو الإرجاع المنخفض للاختبار والقياس، اتصالات الترددات اللاسلكية، المحطة الأساسية in Kuwait WITC RF موصل محوري SMP (GPO) ذكر DC إلى 26.5 جيجا هرتز 50 أوم 10 قطعة | نحاس مطلي بالذهب ملحوم ثنائي الفينيل متعدد الكلور محدود التوصيل المستقيم ذو الإرجاع المنخفض للاختبار والقياس، اتصالات الترددات اللاسلكية، المحطة الأساسية in Kuwait WITC RF موصل محوري SMP (GPO) ذكر DC إلى 26.5 جيجا هرتز 50 أوم 10 قطعة | نحاس مطلي بالذهب ملحوم ثنائي الفينيل متعدد الكلور محدود التوصيل المستقيم ذو الإرجاع المنخفض للاختبار والقياس، اتصالات الترددات اللاسلكية، المحطة الأساسية in Kuwait WITC RF موصل محوري SMP (GPO) ذكر DC إلى 26.5 جيجا هرتز 50 أوم 10 قطعة | نحاس مطلي بالذهب ملحوم ثنائي الفينيل متعدد الكلور محدود التوصيل المستقيم ذو الإرجاع المنخفض للاختبار والقياس، اتصالات الترددات اللاسلكية، المحطة الأساسية in Kuwait WITC RF موصل محوري SMP (GPO) ذكر DC إلى 26.5 جيجا هرتز 50 أوم 10 قطعة | نحاس مطلي بالذهب ملحوم ثنائي الفينيل متعدد الكلور محدود التوصيل المستقيم ذو الإرجاع المنخفض للاختبار والقياس، اتصالات الترددات اللاسلكية، المحطة الأساسية in Kuwait WITC RF موصل محوري SMP (GPO) ذكر DC إلى 26.5 جيجا هرتز 50 أوم 10 قطعة | نحاس مطلي بالذهب ملحوم ثنائي الفينيل متعدد الكلور محدود التوصيل المستقيم ذو الإرجاع المنخفض للاختبار والقياس، اتصالات الترددات اللاسلكية، المحطة الأساسية in Kuwait

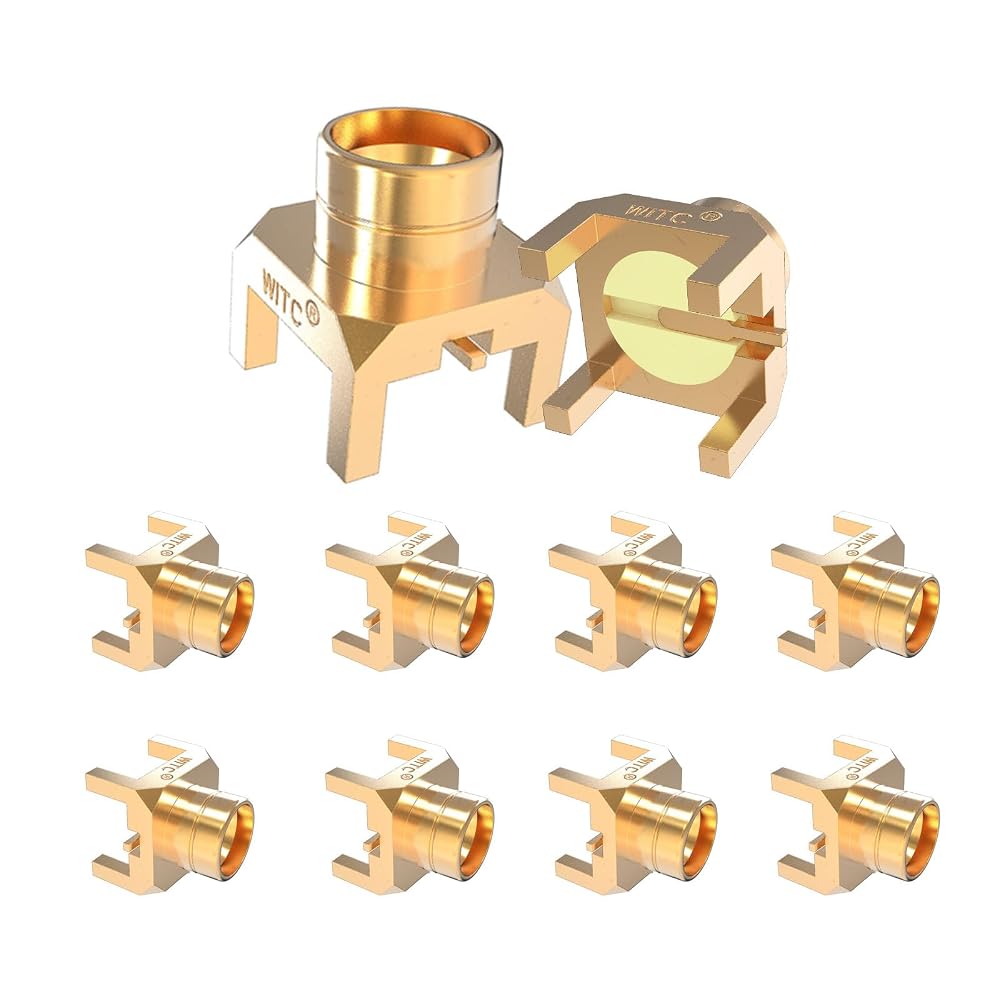

WITC RF موصل محوري SMP (GPO) ذكر DC إلى 26.5 جيجا هرتز 50 أوم 10 قطعة | نحاس مطلي بالذهب ملحوم ثنائي الفينيل متعدد الكلور محدود التوصيل المستقيم ذو الإرجاع المنخفض للاختبار والقياس، اتصالات الترددات اللاسلكية، المحطة الأساسية

KWD 25
– 1 +

مميزات خاصة

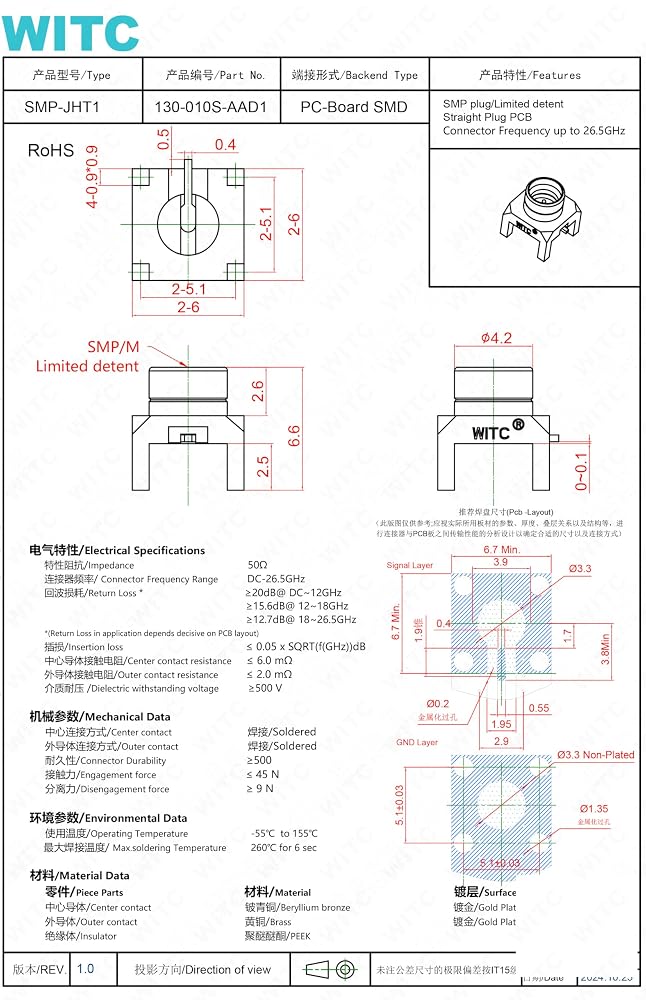

  • Adapter specifications:Impedance: 50Ω.Frequency range: DC - 26.5 GHz.Return loss:≥ 20dB @ DC~12GHz / ≥15.6dB @ 12~18GHz/ ≥12.7dB @ 18~26.5GHz*(Return Loss in application depends decisive on PCB layout).Insertion loss: ≤0.05 x SQRT (f(GHz))dB.Center contact resistance: ≤ 6.0 mΩ.Outer contact resistance: ≤ 2.0 mΩ.Dielectric withstanding voltage : ≥ 500 V.
  • Mechanical data: Center contact: soldered. Outer contact: soldered. Connector durability: ≥ 500. Engagement force：≤ 45 N.Disengagement force：≥ 9 N.Operating temperature: -55℃ to 155℃.Max.soldering Temperature: 260℃ for 6 sec.
  • Core material:The material of the central conductor is beryllium bronze,and its surface plating is gold plated.The material of the outer conductor is brass,and its surface plating is gold plated.The material of the insulator is PEEK.
  • Wide Application:Coax rf connector is precisely manufactured to rf industries like military & space,rf communication,test & measurement and industrial applications.
  • Mechanical & Structure Design:Compact SMP structure design,excellent mechanical durability,secure connection,and long service life for harsh working environments.SMP male rf coaxial connector,operating frequency range DC to 26.5GHz,professional interconnect solution for high-frequency rf systems.

وصف

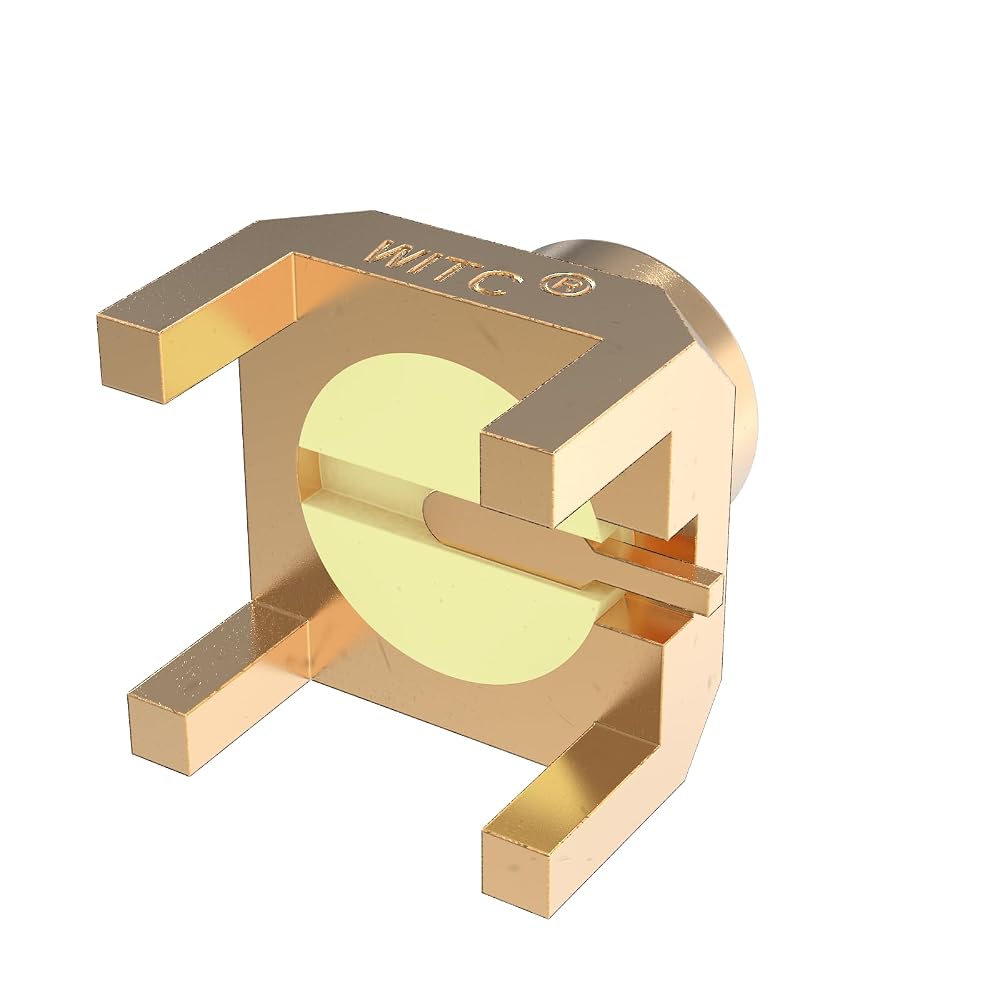

SMP-JHT1 is a SMP male half-locking connector PCB mount soldering coaxial connector that covers the frequency range from DC-26.5GHz.This coaxial connector has a brass body and ensures an excellent microwave performance with low insertion loss and vswr/return loss.This millimeter-wave connector is precisely manufactured to RF industries like military & space,RF communication,test & measurement and industrial applications.
