Resistor Units
Wattage
Product Link
Simplified Title
100W-800W
Link 3

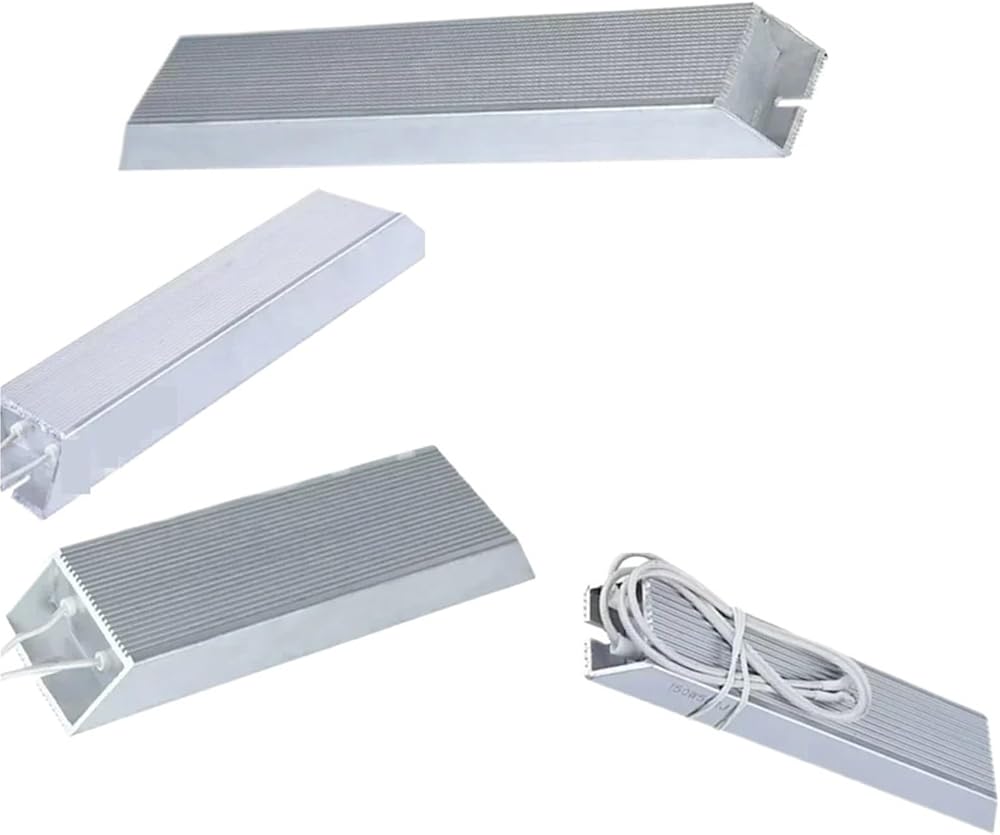

RXLG Aluminum Shell Braking Resistor 100W-800W 10R-300R
1000W-1500W
Link 2
RXLG Aluminum Shell Braking Resistor 1000W-1500W 10R-400R
2000W-3000W
Link 4
RXLG Aluminum Shell Braking Resistor 2000W-3000W 10R-100R
4000W-5000W
Link 6
RXLG Aluminum Shell Braking Resistor 4000W-5000W 10R-100R
6000W
Link 5
RXLG Aluminum Shell Braking Resistor 6000W 10R-100R
10kW
Link 1
RXLG Aluminum Shell Braking Resistor 10kW 10R-100R
Power (W)
Terminal
VFD Power (kW)
Brake Resistor Specifications
0.4
60 W, 200 ; 80 W, 200
0.75
100 W, 200 ; 80 W, 750
1.5
300 W, 100 ; 300 W, 400
2.2
300 W, 70 ; 300 W, 250
3.7
300 W, 50 ; 400 W, 150
5.5
500 W, 100 ; 500 W, 150 ; 500 W, 200
7.5
1000 W, 75 ; 1000 W, 50 ; 1000 W, 30 ; 1000 W, 20 ; 1000 W, 100
11
1000 W, 50
15
1500 W, 40
18.5
4800 W, 32
Height * width * length
100W 20*40*140
150W 20*40*180
200W 30*60*165
300W 30*60*215
500W30*60*245
800W30*60*330
1000W 30*60*330
(50*100*300)
1500W30*60*420
(50*100*400)
2000W50*100*450
3000W 50*100*550
5000W 50*100*700
6000W50*100*700
7000W50*100*900
==========
Accuracy : 5%
Resistance Tolerance : 5%
Type : Aluminum shell resistor
