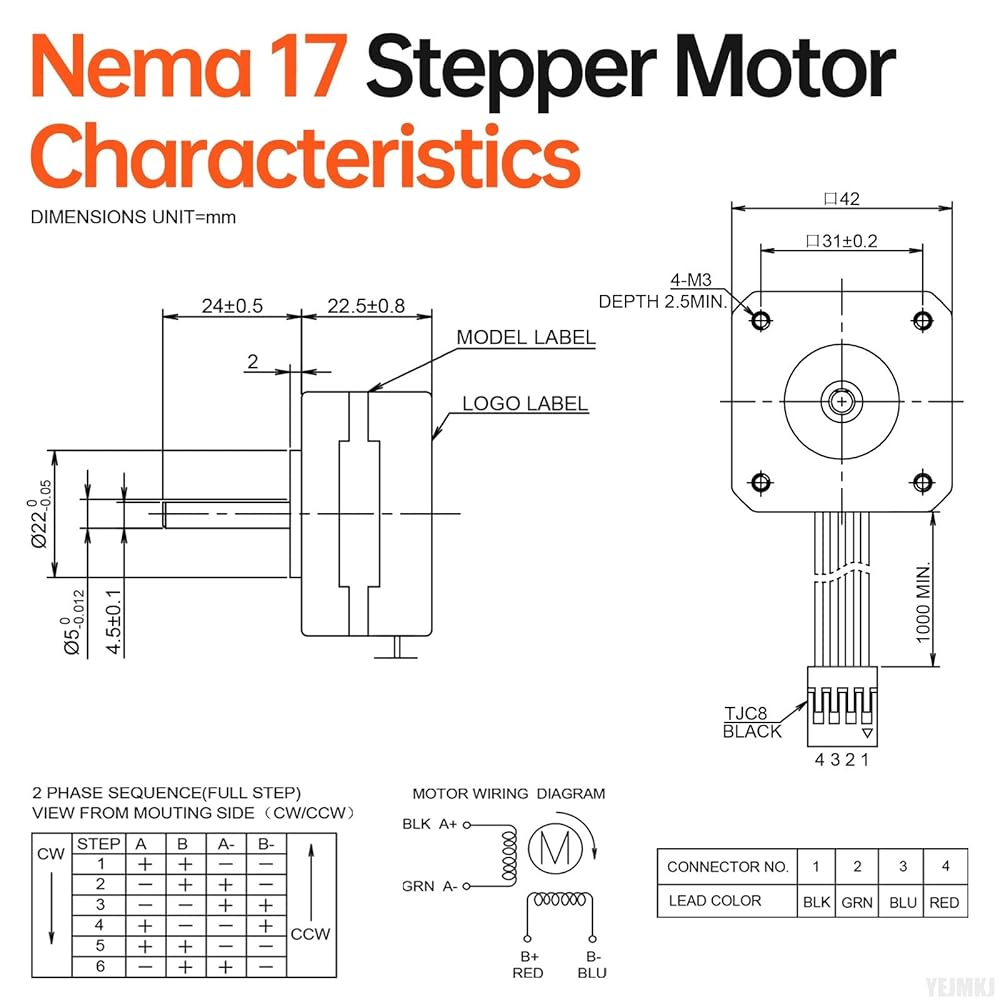

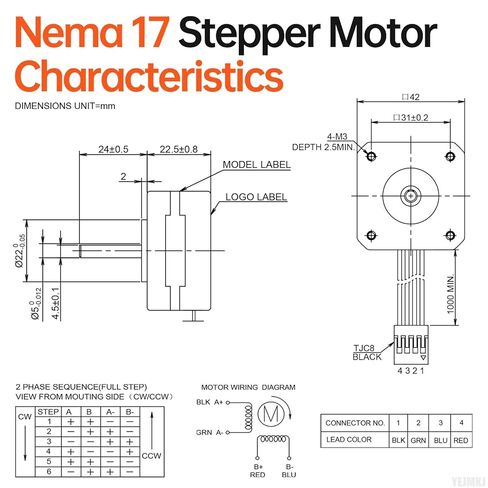

المواصفات: يحتوي Nema 17 Stepper Motor على معلمات الأبعاد المختلفة التالية. حجم الجسم 42 × 42 × 22.5 مم، (1.66 × 1.66 × 0.89 بوصة)، مسافة فتحة التثبيت 31 مم، طول العمود 24 ± 0.5 مم، قطر العمود φ5 مم، طول القطع على شكل حرف D 24 مم، مع كابل 1 متر، 4 أسلاك أسود (A+) أخضر (A-) أحمر (B+) أزرق (B-)، الوزن 143 جم.

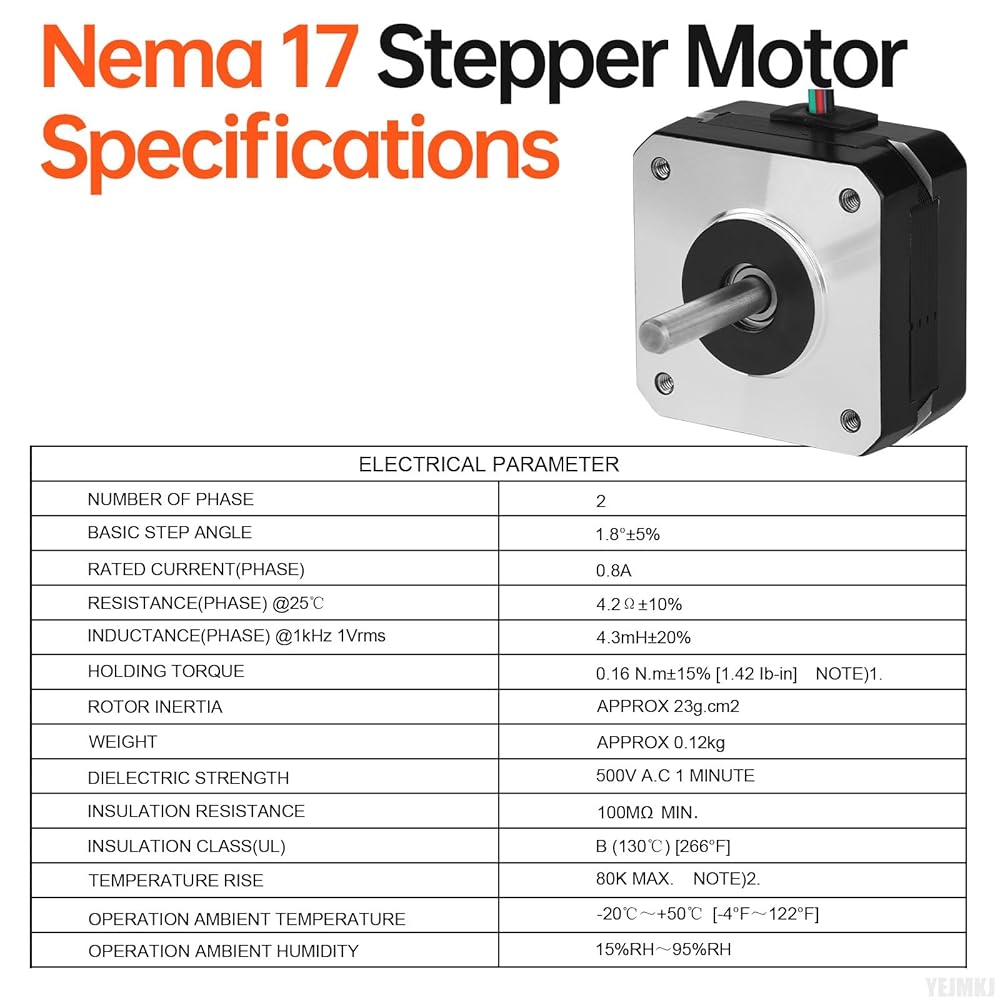

المعلمات: Nema 17 محرك متدرج فطيرة 2 المرحلة، زاوية الخطوة 1.8dge (200 خطوة/rev)، عزم الدوران القابضة 0.16Nm (22.66oz ·in)، المقاومة 4.2Ω، التصنيف الحالي 0.8A، الحث 4.3mH ± 20%، القصور الذاتي الدوار حوالي 23g.cm².
الامتثال للسلامة: يضمن محرك Nema17 المتدرج أداءً آمنًا وموثوقًا، وإليك معايير السلامة الرئيسية الخاصة به. قوة عازلة 500 فولت تيار متردد 1 دقيقة؛ فئة العزل (UL) B (130 درجة مئوية) [266 درجة فهرنهايت]؛ مقاومة العزل 100MΩ دقيقة؛ ارتفاع درجة الحرارة 80K كحد أقصى؛ درجة الحرارة المحيطة للتشغيل -20 درجة مئوية ~ +50 درجة مئوية [-4 درجة فهرنهايت ~ 122 درجة فهرنهايت]؛ عملية الرطوبة المحيطة 15% ر ~ 95% ر.
اعتبارات هامة: مع ارتفاع السرعة، وانخفاض عزم الدوران، فإن نطاق السرعة الموصى به هو 0-600 دورة في الدقيقة. يقلل التيار المنخفض من عزم الدوران وارتفاع درجة الحرارة، وينتج عن الجهد المنخفض عزم دوران أقل (نطاق تيار مستمر يتراوح بين 12 إلى 24 فولت). يُستخدم المحرك المتدرج مقاس 42 مم في تطبيقات مختلفة مثل الطابعات ثلاثية الأبعاد، والروبوتات التي تصنعها بنفسك، وآلات CNC، مما يوفر تصميمًا مدمجًا وعزم دوران عاليًا للمهام الصعبة.

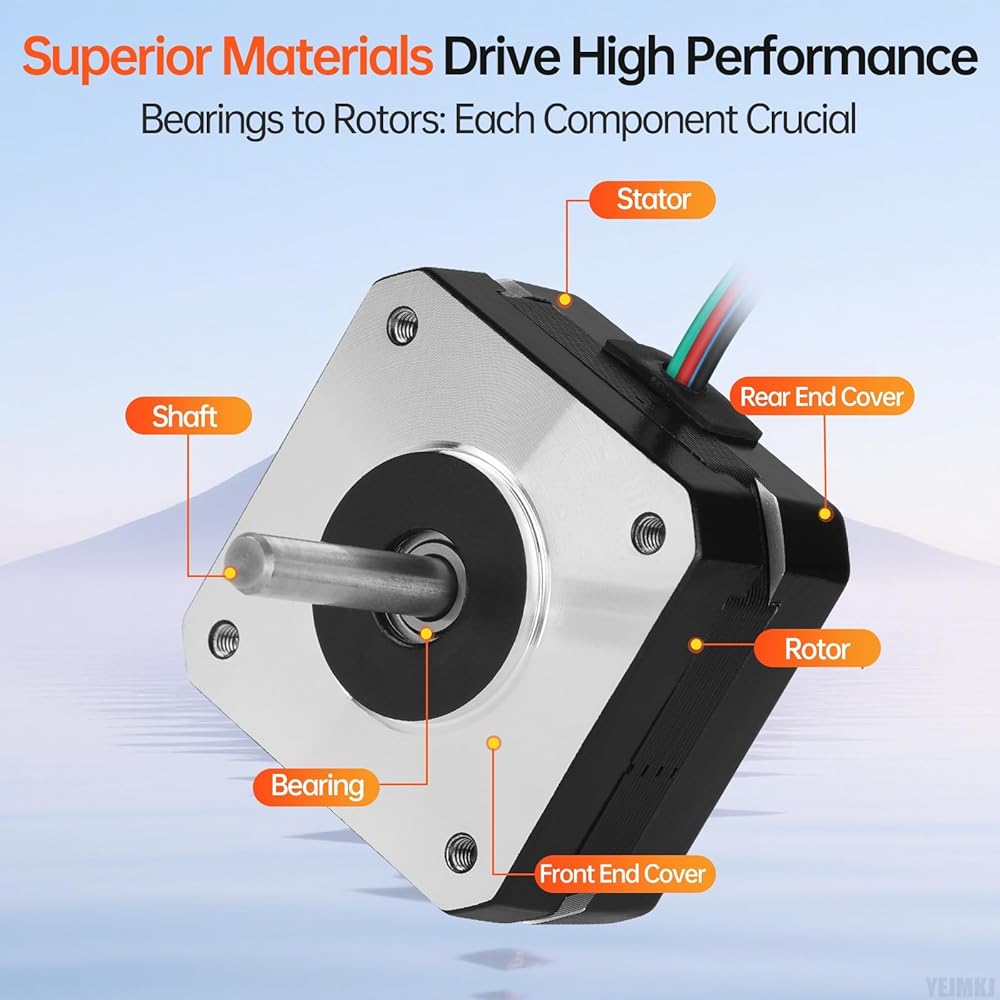

هيكل فولاذي متطور: يوفر عزم دوران أكبر بنسبة تصل إلى 20% من محرك Nema 17 Step النموذجي، ويركز إصدارنا على التشغيل منخفض الضوضاء. يضمن قلبها الفولاذي المعزز وتصميمها المتعرج حركة سلسة وتقليل انبعاث الصوت بشكل ملحوظ.
