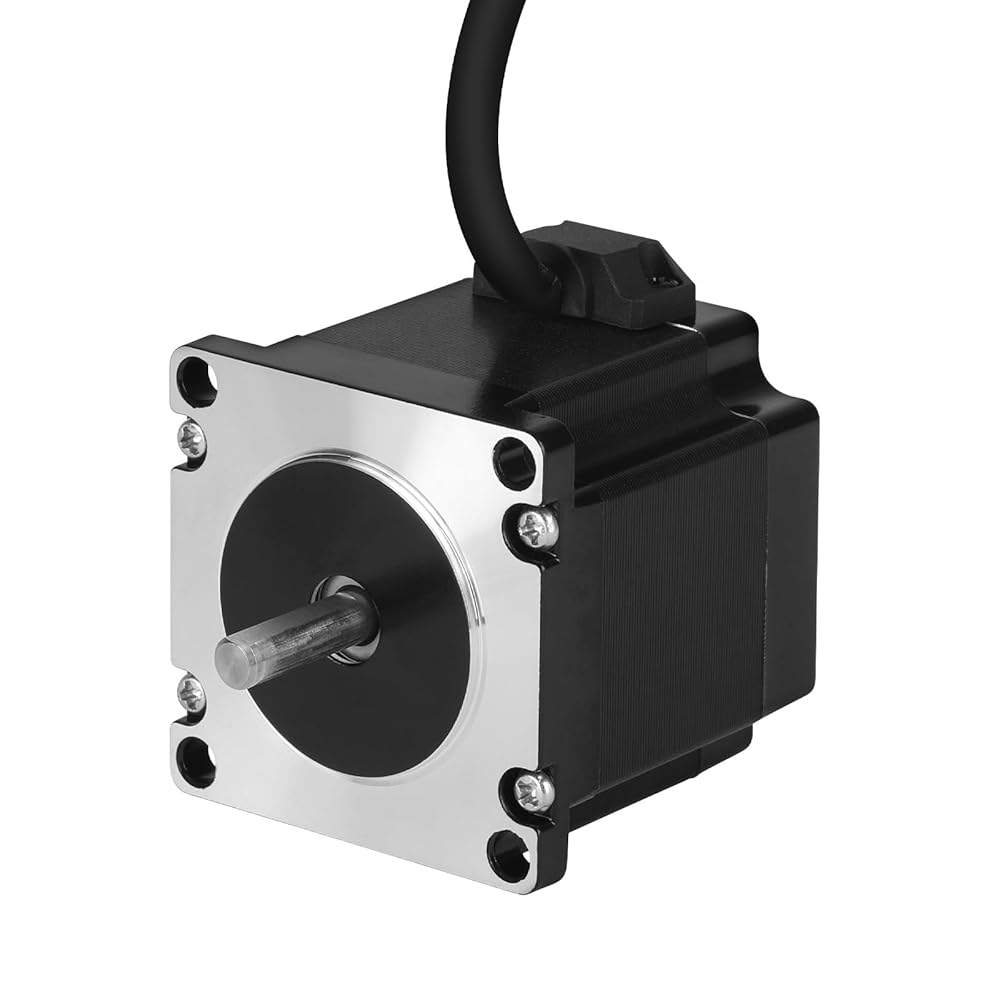

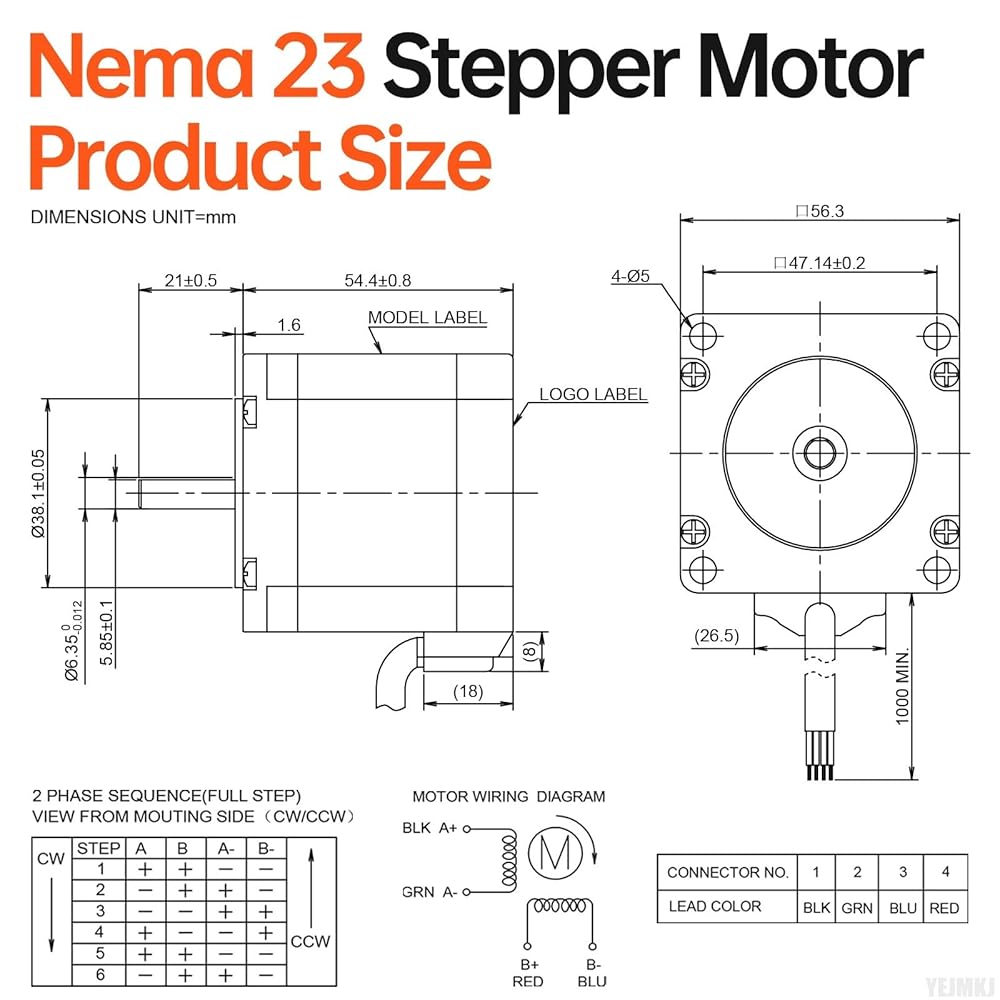

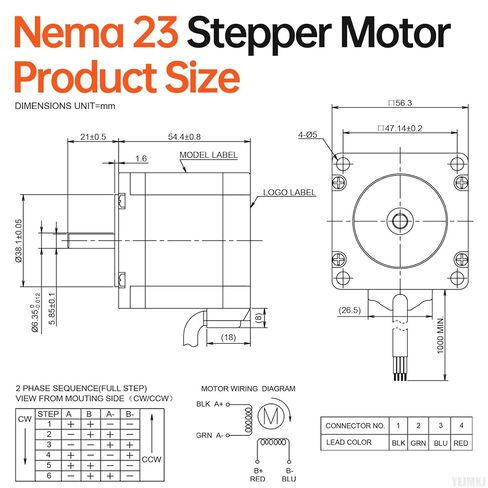

المواصفات: معلمات الأبعاد لمحرك Nema 23 Stepper هي كما يلي. حجم الجسم 57 × 57 × 54.4 مم، (2.25 × 2.25 × 2.15 بوصة)، مسافة فتحة التثبيت 47 مم، طول العمود 21 ± 0.5 مم، قطر العمود φ6.35 مم، طول القطع على شكل حرف D 21 مم، كابل 1 متر، 4 أسلاك أسود (A+) أخضر (A-) أحمر (B+) أزرق (B-)، الوزن 717 جم.

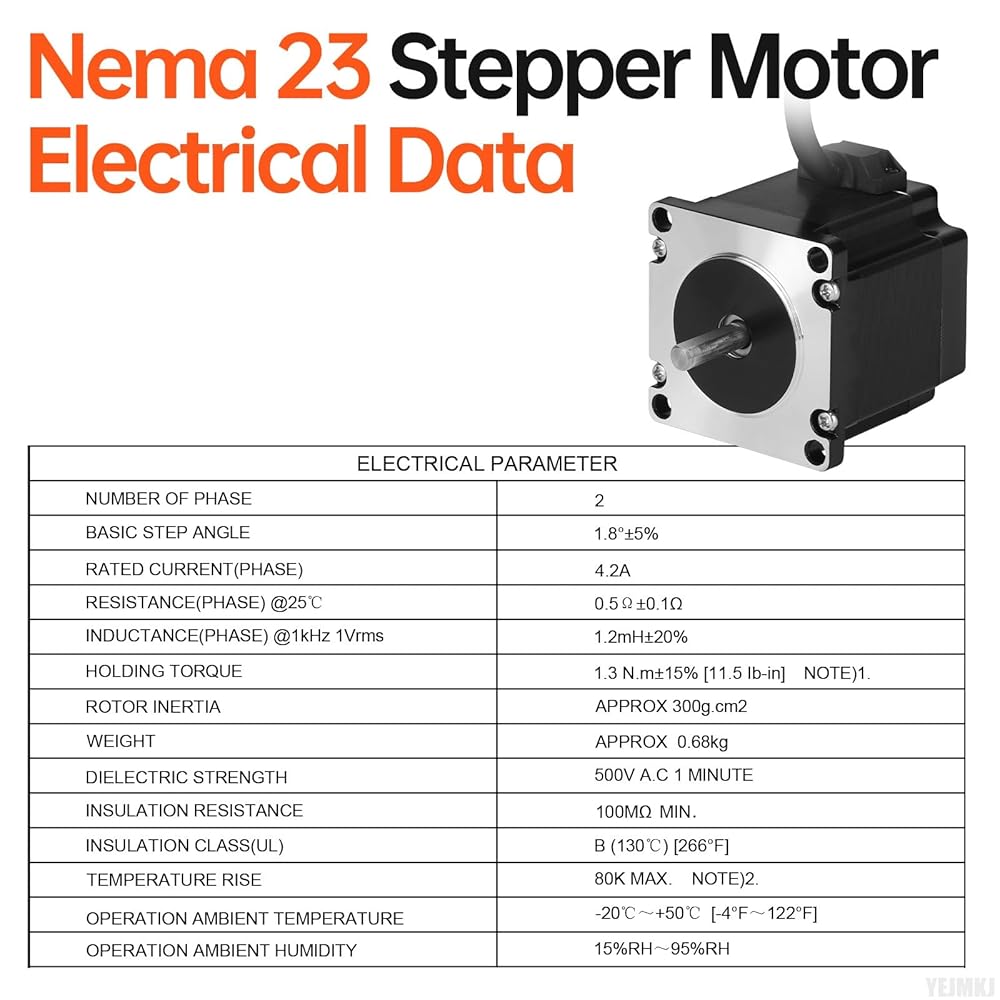

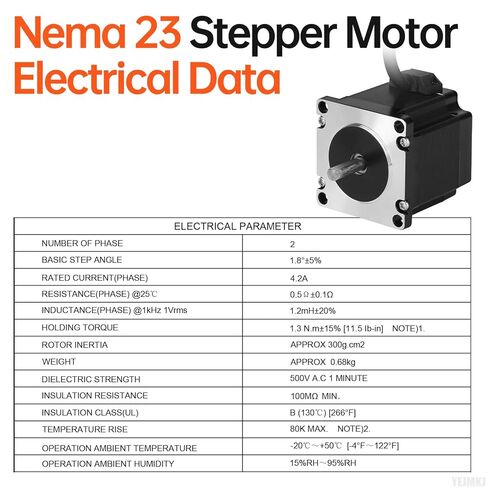

الخصائص: Nema 23 Stepper Motor 2 Phase، زاوية الخطوة 1.8dge (200 خطوة/rev)، عزم الدوران القابضة 1.3Nm (184.1oz·in)، التصنيف الحالي 4.2A، المقاومة 0.5Ω، الحث 1.2mH±20%، القصور الذاتي للدوار حوالي 300g.cm².
بيانات السلامة: مع التشغيل الآمن والموثوق، يتميز محرك Nema 23 Stepper بمعلمات السلامة الرئيسية التالية. قوة عازلة 500 فولت تيار متردد 1 دقيقة؛ مقاومة العزل 100MΩ دقيقة؛ درجة الحرارة المحيطة للتشغيل -20 درجة مئوية ~ +50 درجة مئوية [-4 درجة فهرنهايت ~ 122 درجة فهرنهايت]؛ عملية الرطوبة المحيطة 15% ر ~ 95% ر؛ فئة العزل (UL) B (130 درجة مئوية) [266 درجة فهرنهايت]؛ ارتفاع درجة الحرارة 80K كحد أقصى.

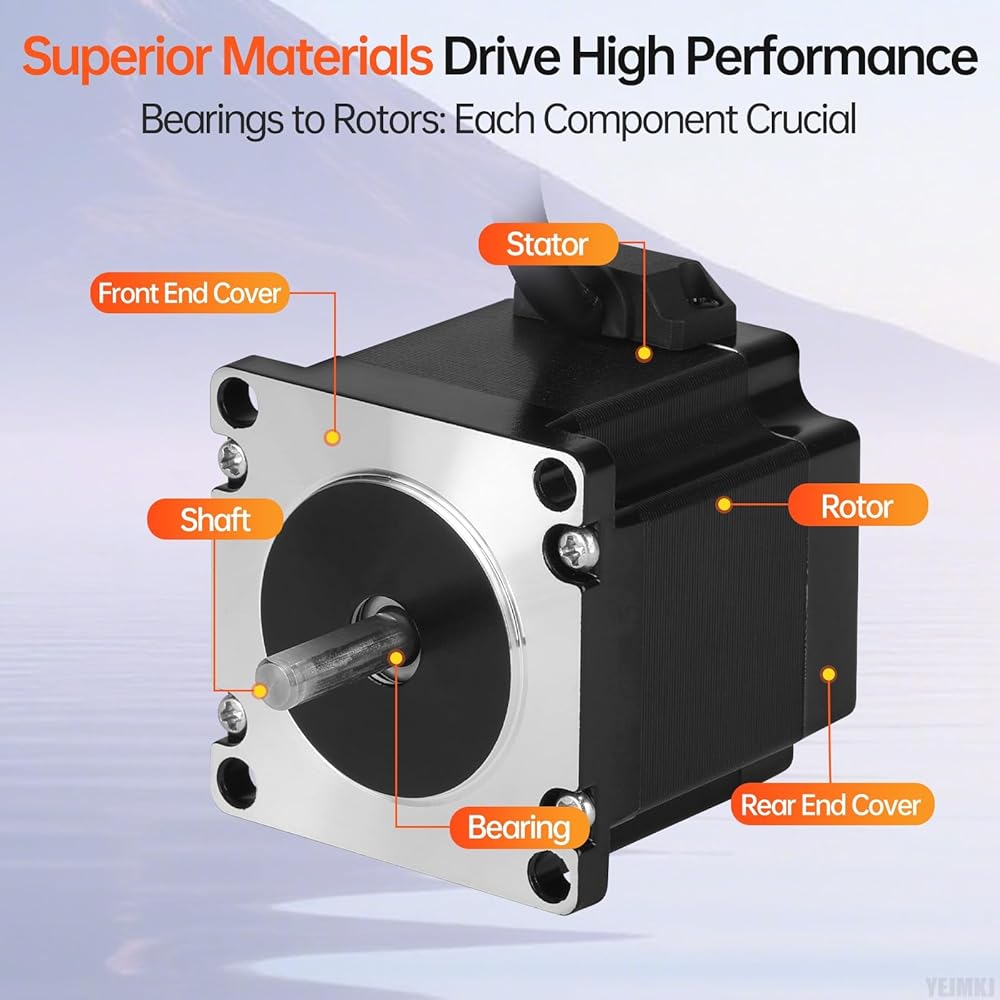

ترقية كبيرة لعزم الدوران: من خلال الاستفادة من النوى الفولاذية المعززة والملفات الملفوفة بدقة، يوفر محرك Nema 23 Step ما يصل إلى 20% زيادة في عزم الدوران مقارنة بالوحدات القياسية. استفد من المظهر التشغيلي الأكثر هدوءًا والحد الأدنى من الإزعاج البيئي.
تفاصيل مهمة: تؤدي السرعات الأعلى إلى انخفاض عزم الدوران، لذا فإن النطاق الموصى به هو 0-600 دورة في الدقيقة. يقلل التيار المنخفض من عزم الدوران وارتفاع درجة الحرارة، بينما يقلل الجهد المنخفض من عزم الدوران (النطاق الموصى به: 24-36 فولت تيار مستمر). يعد Nema 23 Stepper Motor مثاليًا للطابعات ثلاثية الأبعاد، وروبوتات DIY، وآلات CNC، وغيرها من الأنظمة الآلية، مما يوفر حجمًا صغيرًا وعزم دوران عاليًا للمهام الصعبة.
