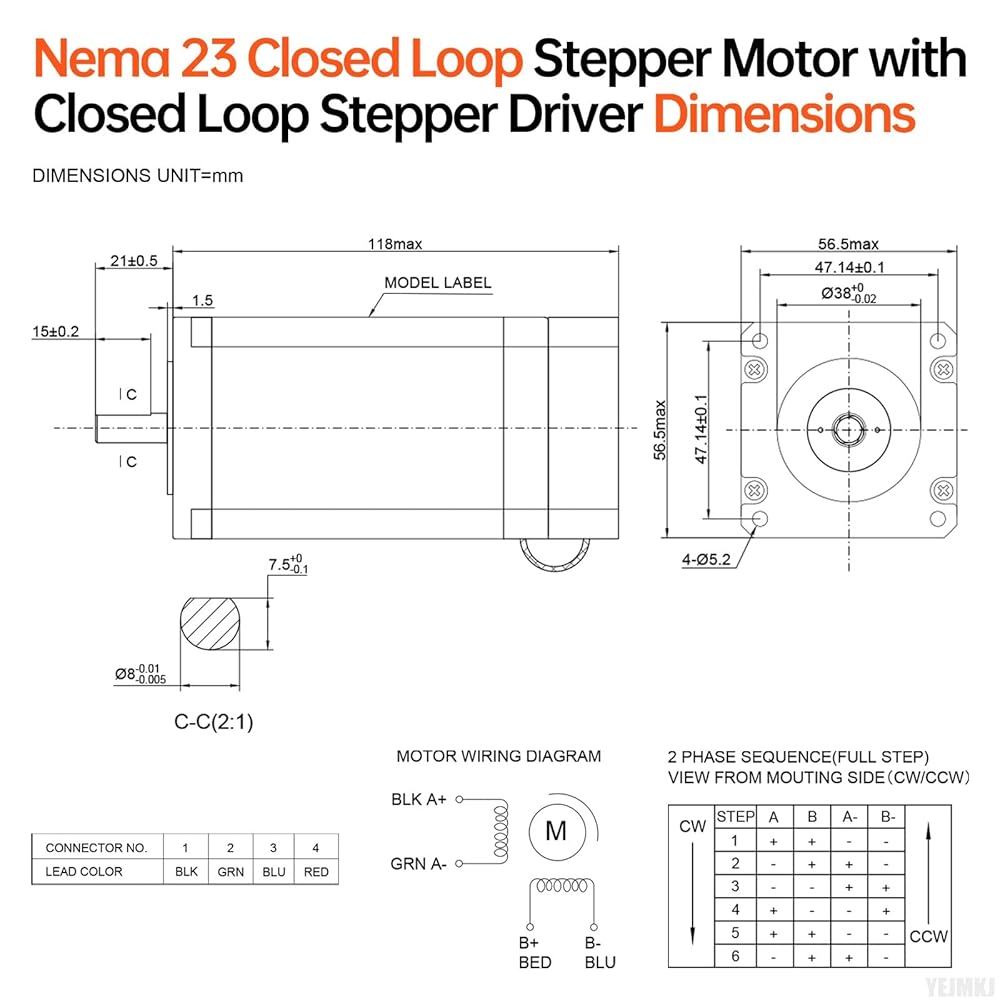

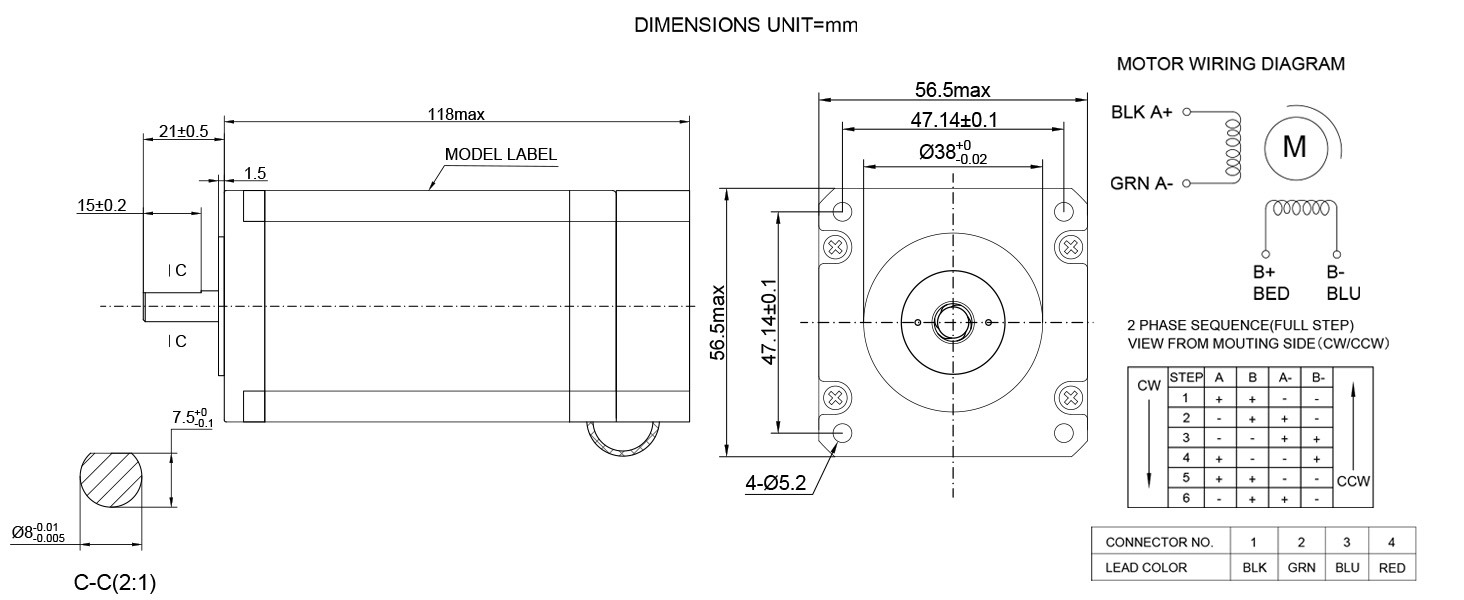

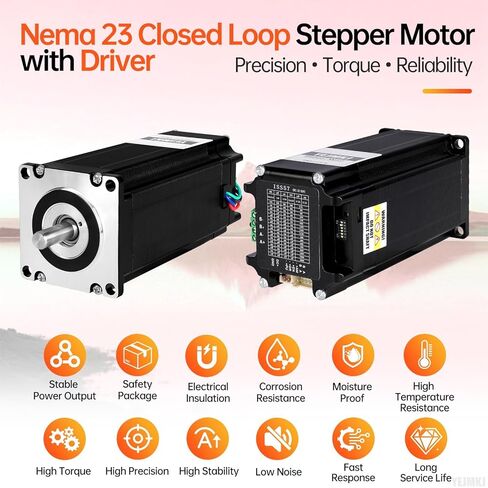

بيانات الأبعاد: تتضمن الأبعاد الرئيسية لمحرك السائر ذو الحلقة المغلقة Nema 23 المزود بمحرك متكامل ما يلي. حجم الجسم 57 × 57 × 118 مم (2.25 × 2.25 × 4.65 بوصة)، طول العمود 21 مم، قطر العمود Ø8 مم، طول القطع D 15 مم، مسافة فتحة التثبيت 47.14 مم، أسود (A+) أخضر (A-) أحمر (B+) أزرق (B-)، مع كابل 0.3 متر، الوزن 1489 جم.

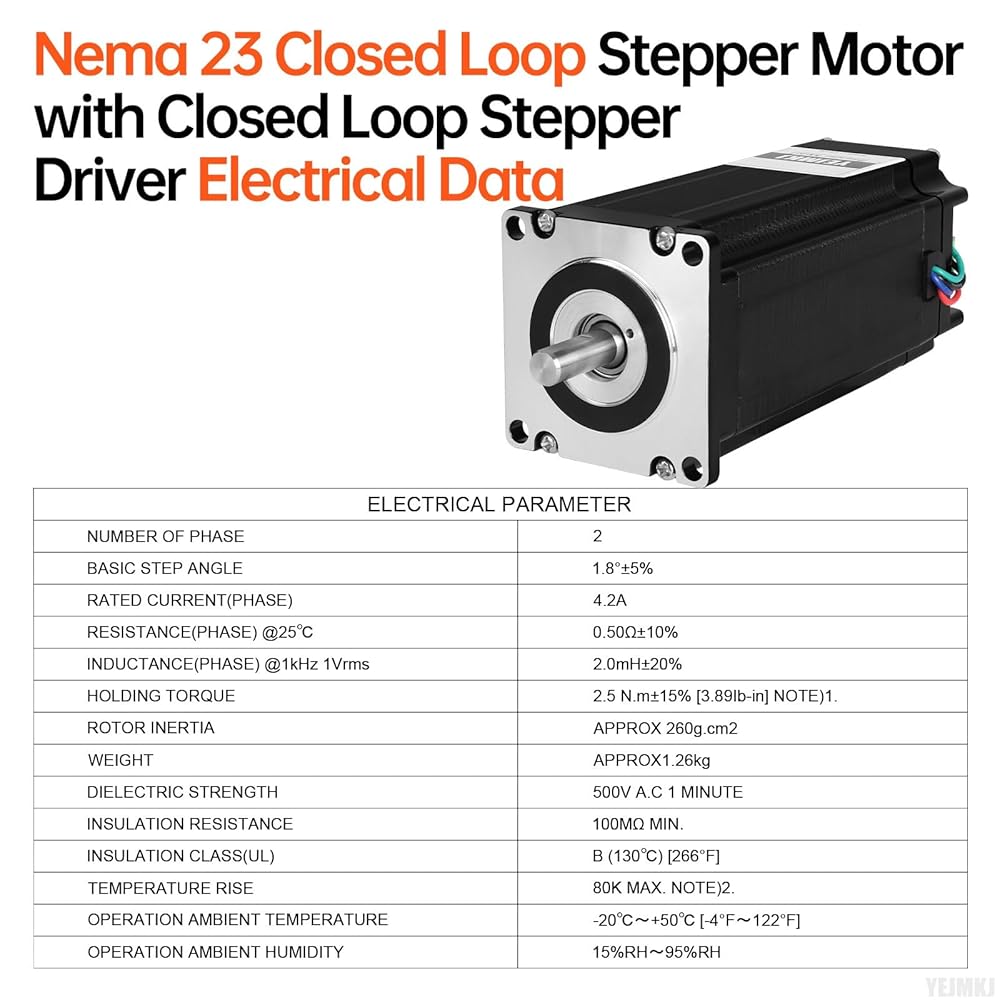

المواصفات: Nema 23 محرك متدرج بحلقة مغلقة مع محرك مدمج، مرحلتان، زاوية الخطوة 1.8 درجة (200 خطوة/دورة)، عزم دوران ثابت 2.5 نيوتن متر (354.03 أونصة · بوصة)، التيار المقدر 4.2 أمبير، المقاومة 0.50 أوم، الحث 2.0 مللي أمبير ± 20%، القصور الذاتي للدوار حوالي 260 جرام.سم².
بيانات السلامة: يضمن محرك Nema ذو 23 خطوة مع وحدة التحكم ذات الحلقة المغلقة المدمجة أداءً آمنًا وموثوقًا، وإليك معايير السلامة الرئيسية الخاصة به. قوة عازلة 500 فولت تيار متردد 1 دقيقة؛ ارتفاع درجة الحرارة 80K كحد أقصى؛ مقاومة العزل 100MΩ دقيقة؛ فئة العزل (UL) B (130 درجة مئوية) [266 درجة فهرنهايت]؛ درجة الحرارة المحيطة للتشغيل -20 درجة مئوية ~ +50 درجة مئوية [-4 درجة فهرنهايت ~ 122 درجة فهرنهايت]؛ عملية الرطوبة المحيطة 15% ر ~ 95% ر.

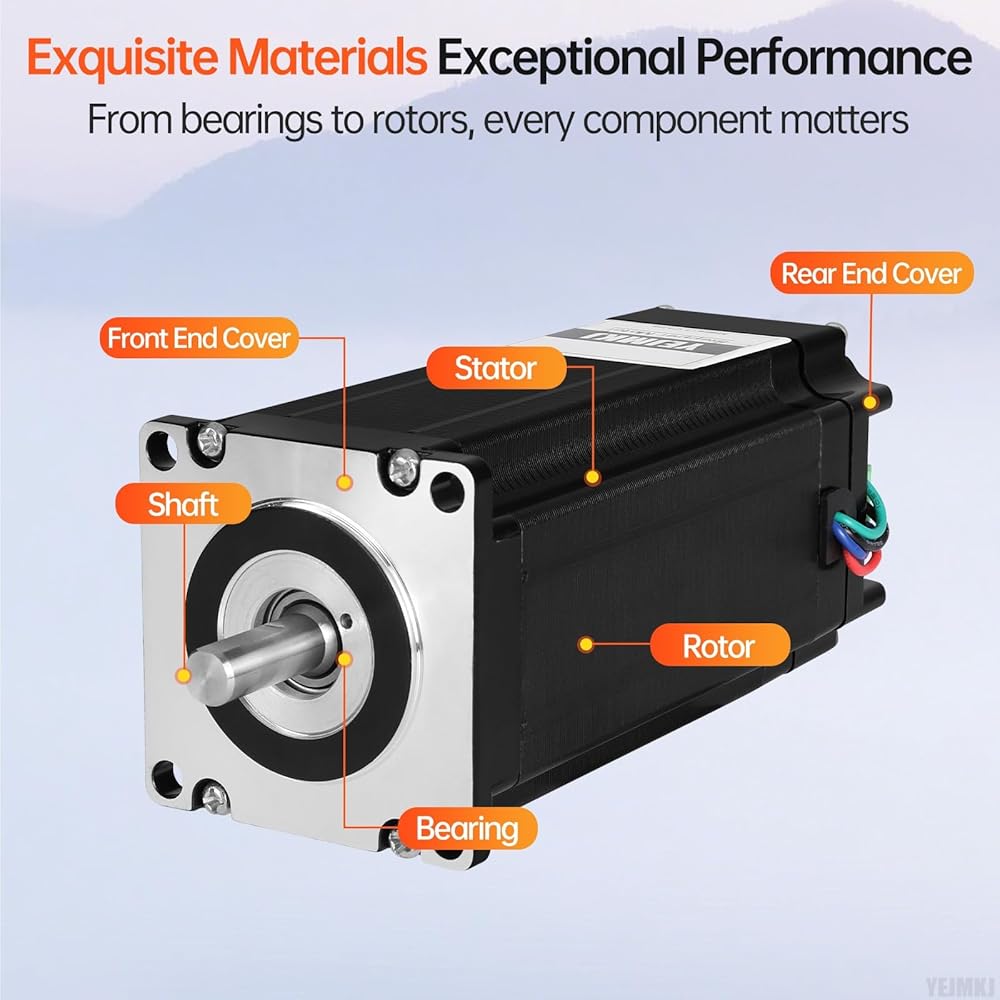

ترقية كبيرة لعزم الدوران: تقدم ما يصل إلى 20% من عزم الدوران أكثر من محرك Nema 23 ذو الحلقة المغلقة النموذجي مع وحدة التحكم ذات الحلقة المغلقة، يركز إصدارنا على التشغيل منخفض الضوضاء. يضمن قلبها الفولاذي المعزز وتصميمها المتعرج حركة سلسة وتقليل انبعاث الصوت بشكل ملحوظ.
المعلومات الأساسية: تعمل السرعة المتزايدة على تقليل عزم الدوران، مع حلقة مغلقة تصل إلى 1800 دورة في الدقيقة. يؤدي انخفاض التيار إلى انخفاض عزم الدوران وارتفاع درجة الحرارة، ويؤدي انخفاض الجهد إلى انخفاض عزم الدوران (النطاق الموصى به: 24-36 فولت تيار مستمر). يستخدم في الطابعات ثلاثية الأبعاد، والروبوتات التي تصنعها بنفسك، وآلات CNC، والأنظمة الأخرى، محرك Nema 23 ذو الحلقة المغلقة مع الحجم الصغير لمحرك السائر ذو الحلقة المغلقة وعزم الدوران العالي يجعله مناسبًا للتطبيقات الصعبة.
