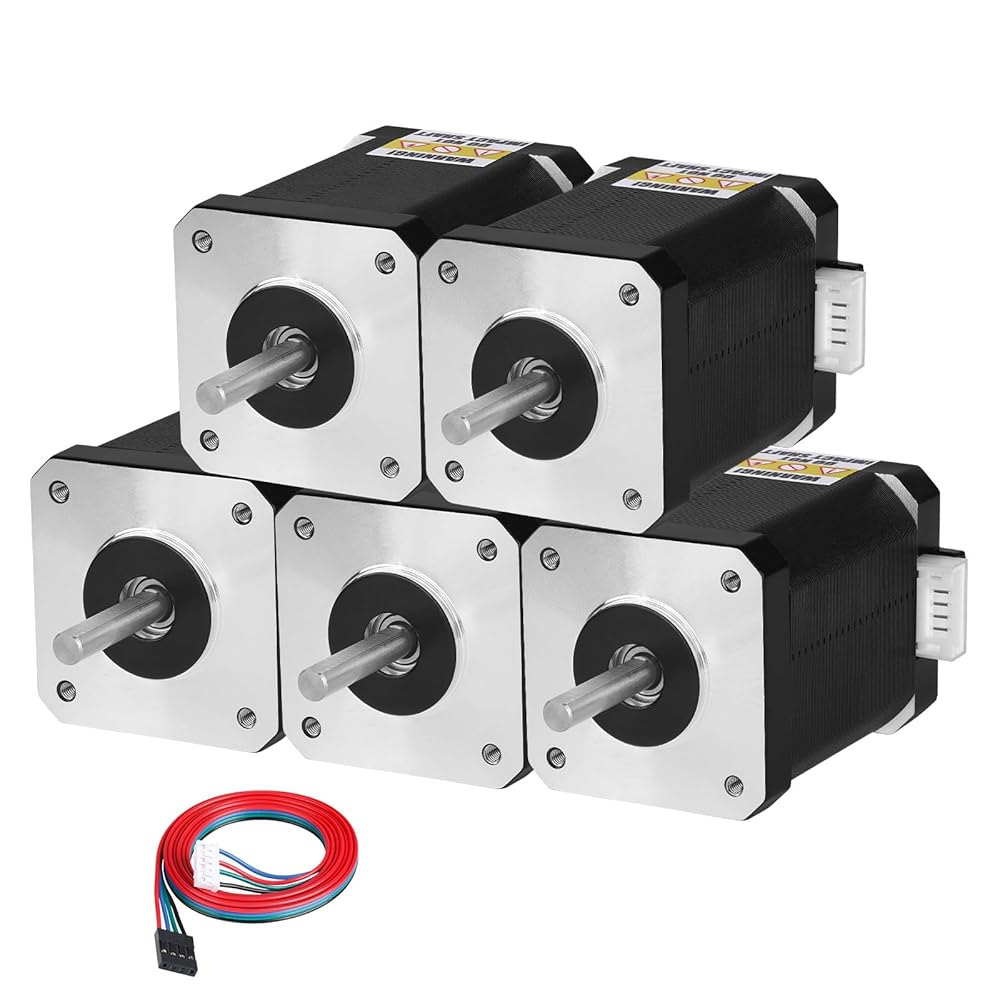

5 عبوات Nema 17 محرك متدرج 2 المرحلة 1.8° 0.84Nm(118.95oz·in) عزم دوران عالي ثنائي القطب 60 مم 1.1Ω 2.3A 4-سلك رمح 24 مم φ5 مم 42 كابل محرك متدرج 1 متر للطابعة ثلاثية الأبعاد DIY روبوت CNC آلة

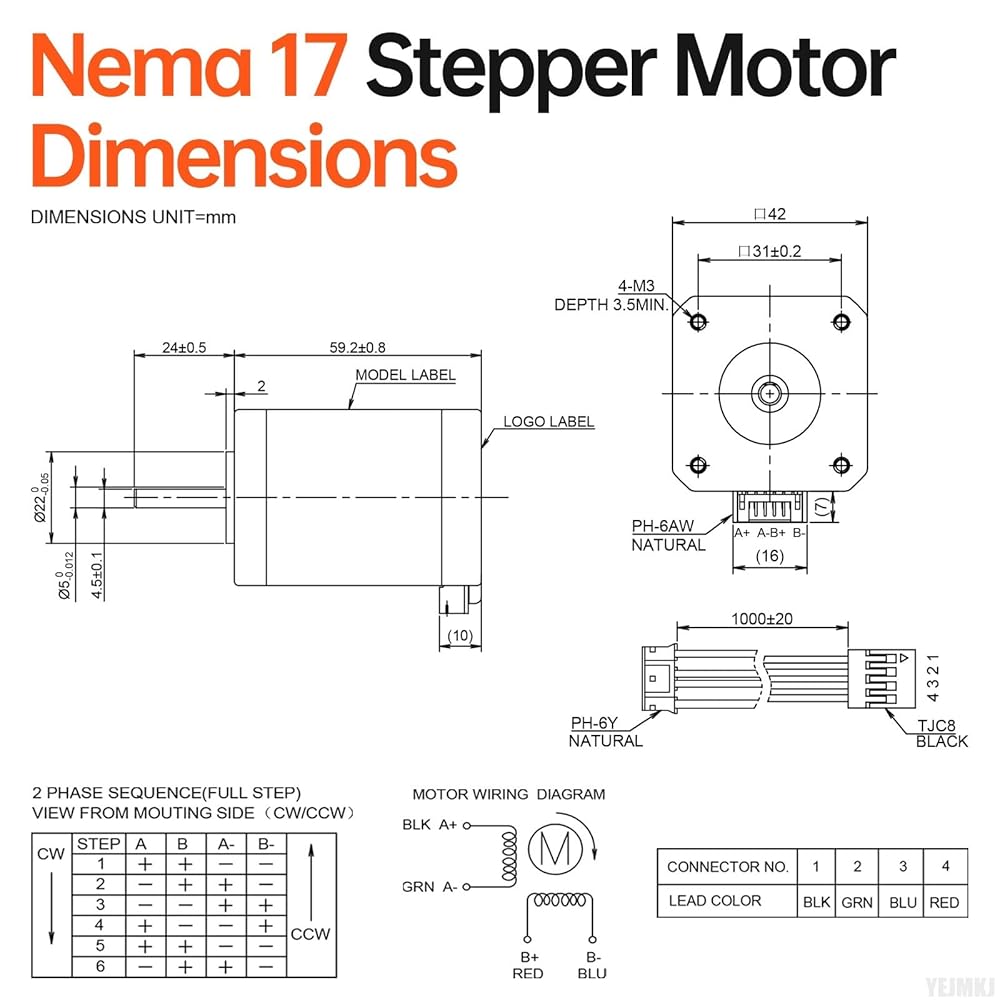

المواصفات: معلمات الأبعاد لمحرك Nema 17 Stepper هي كما يلي. حجم الجسم 42 × 42 × 59.2 مم، (1.66 × 1.66 × 2.34 بوصة)، مسافة فتحة التثبيت 31 مم، طول العمود 24 ± 0.5 مم، قطر العمود φ5 مم، طول القطع على شكل حرف D 24 مم، بما في ذلك. كابل 1 متر، 4 أسلاك أسود (A+) أخضر (A-) أحمر (B+) أزرق (B-)، الوزن 473 جم.

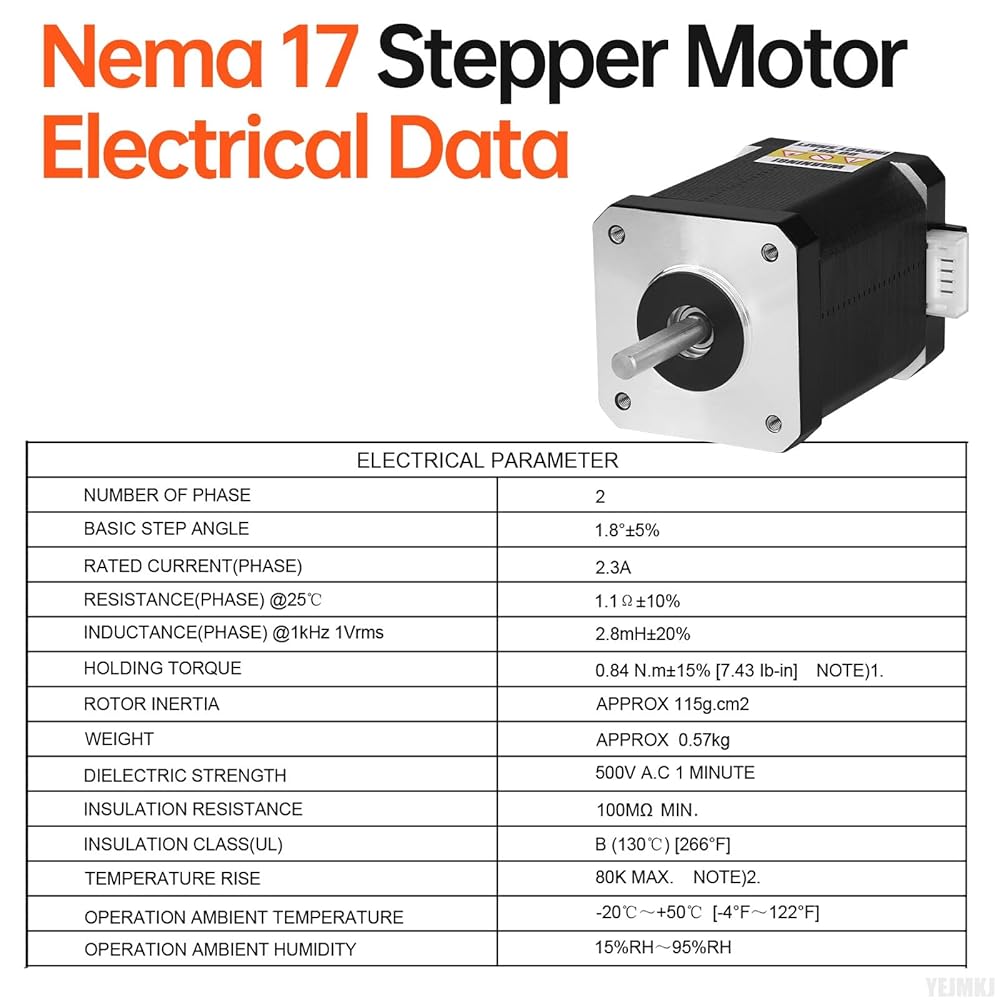

بيانات الأداء: Nema 17 Stepper Motor 2 Phase، زاوية الخطوة 1.8dge (200 خطوة/rev)، عزم الدوران القابضة 0.84 نيوتن متر (118.95 أونصة · بوصة)، المقاومة 1.1Ω، التيار المقدر 2.3A، القصور الذاتي للدوار حوالي 115 جم.سم²، الحث 2.8 مللي أمبير ± 20%.
بيانات السلامة: يتم دعم التشغيل الآمن والموثوق لمحرك Nema 17 Step بواسطة معلمات السلامة الرئيسية هذه. قوة عازلة 500 فولت تيار متردد 1 دقيقة؛ فئة العزل (UL) B (130 درجة مئوية) [266 درجة فهرنهايت]؛ مقاومة العزل 100MΩ دقيقة؛ درجة الحرارة المحيطة للتشغيل 15% رطوبة نسبية ~ 95% رطوبة نسبية-20 درجة مئوية ~ +50 درجة مئوية [-4 درجة فهرنهايت ~ 122 درجة فهرنهايت]؛ عملية الرطوبة المحيطة. ارتفاع درجة الحرارة 80K كحد أقصى.
الأشياء التي يجب ملاحظتها: تؤدي زيادة السرعة إلى تقليل عزم الدوران، مع اقتراح التشغيل عند 0-600 دورة في الدقيقة. يؤدي انخفاض التيار إلى انخفاض عزم الدوران وارتفاع درجة الحرارة، ويؤدي انخفاض الجهد إلى انخفاض عزم الدوران (النطاق الموصى به: 12-24 فولت تيار مستمر). في الطابعات ثلاثية الأبعاد، والروبوتات التي تصنعها بنفسك، وآلات CNC، يعد الحجم الصغير للمحرك المتدرج مقاس 42 مم وعزم الدوران العالي مثاليين لمجموعة متنوعة من التطبيقات الصعبة.

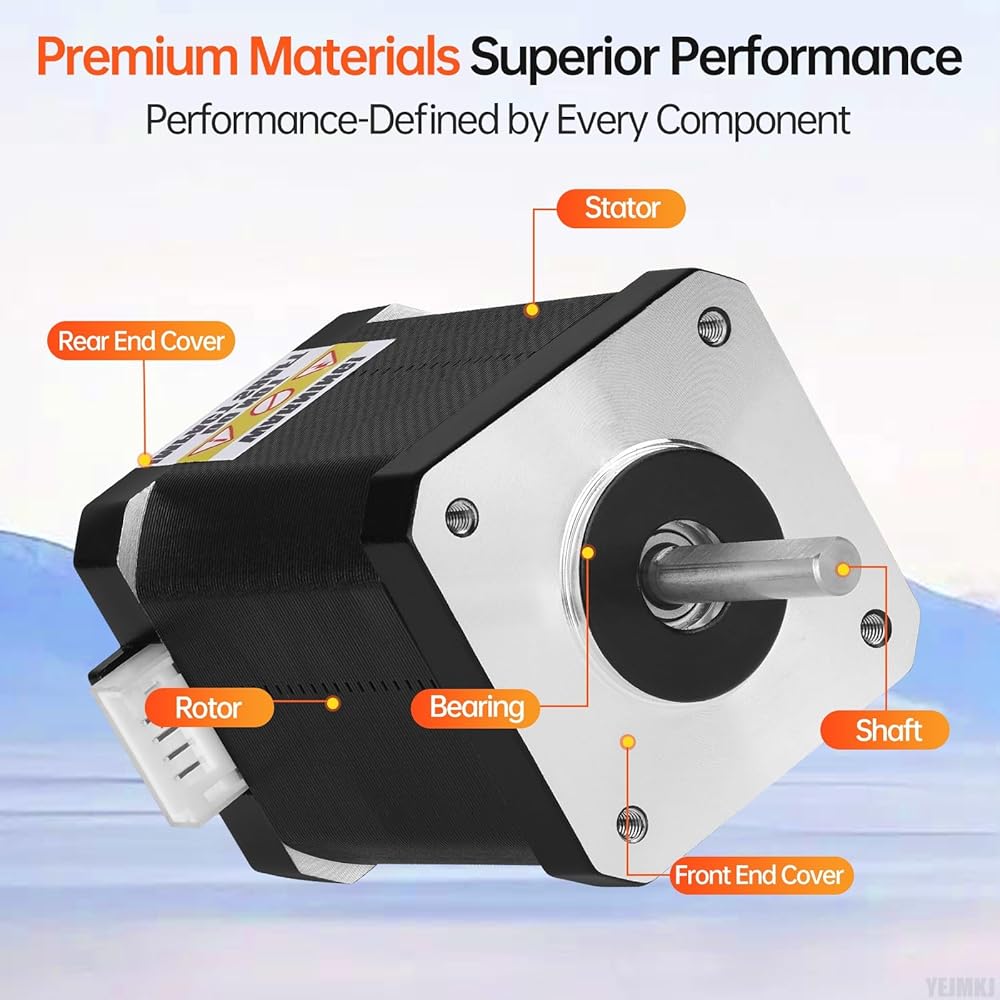

عزم دوران عالٍ ومنخفض الضوضاء: من خلال الاستفادة من النوى الفولاذية المعززة والملفات الملفوفة بدقة، يوفر محرك Nema ذو 17 خطوة ما يصل إلى 20% من عزم الدوران المتزايد مقابل الوحدات القياسية. استفد من المظهر التشغيلي الأكثر هدوءًا والحد الأدنى من الإزعاج البيئي.
