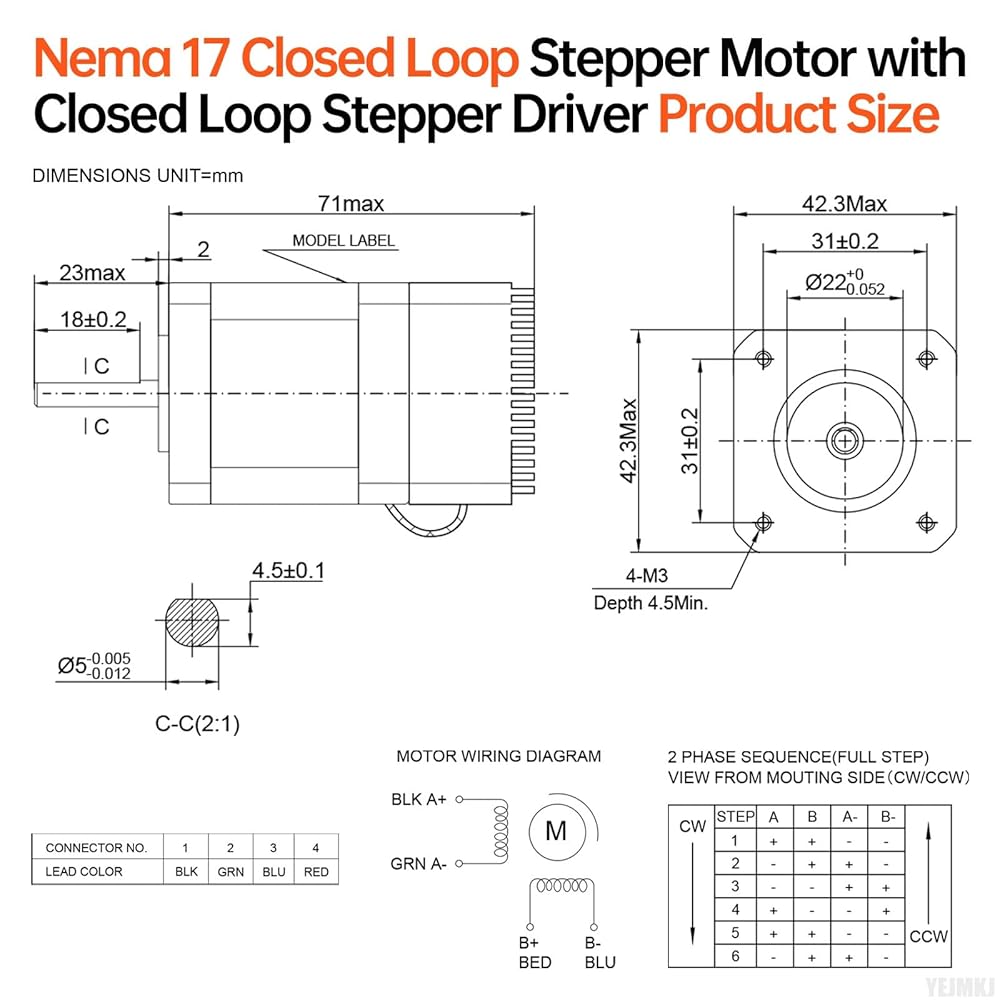

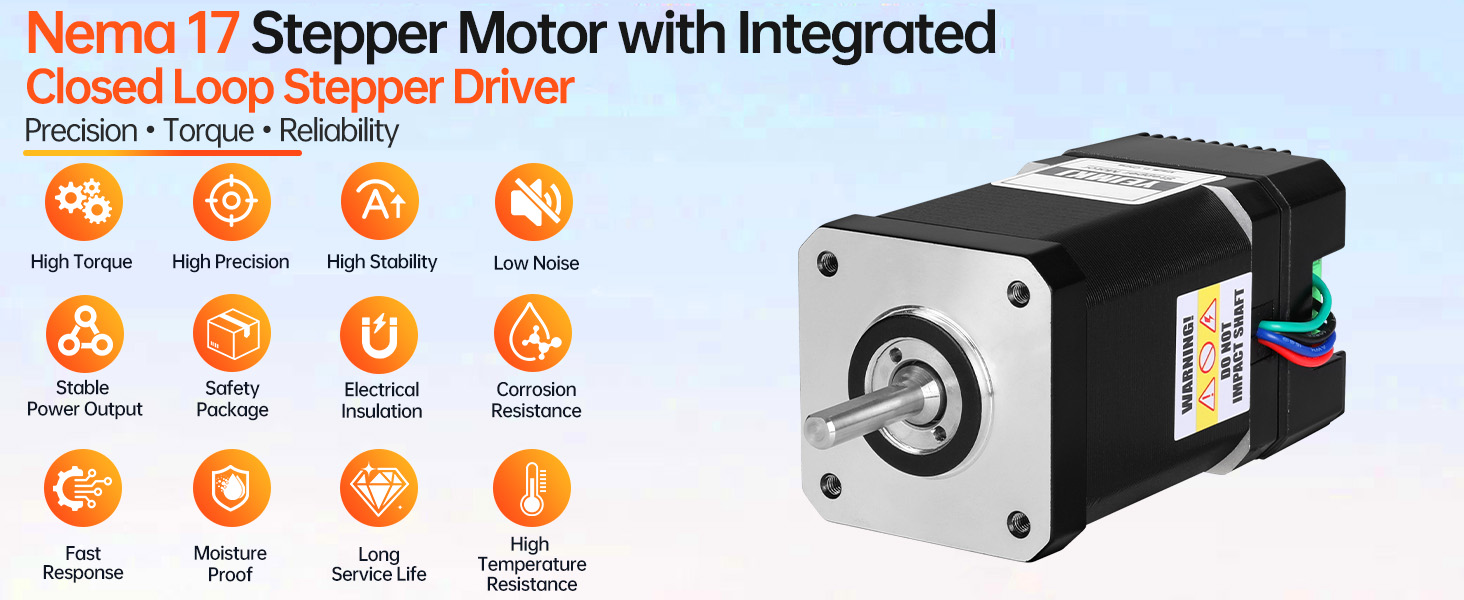

المواصفات: يحتوي محرك السائر ذو الحلقة المغلقة Nema 17 مع برنامج التشغيل المتكامل على معلمات الأبعاد المختلفة التالية. حجم الجسم 42 × 42 × 71 مم (1.66 × 1.66 × 2.8 بوصة)، طول العمود 23 مم، قطر العمود 5 مم، طول القطع على شكل حرف D 18 مم، مسافة فتحة التثبيت 31 مم، أسود (A+) أخضر (A-) أحمر (B+) أزرق (B-)، كابل 0.3 متر، الوزن 408 جم.

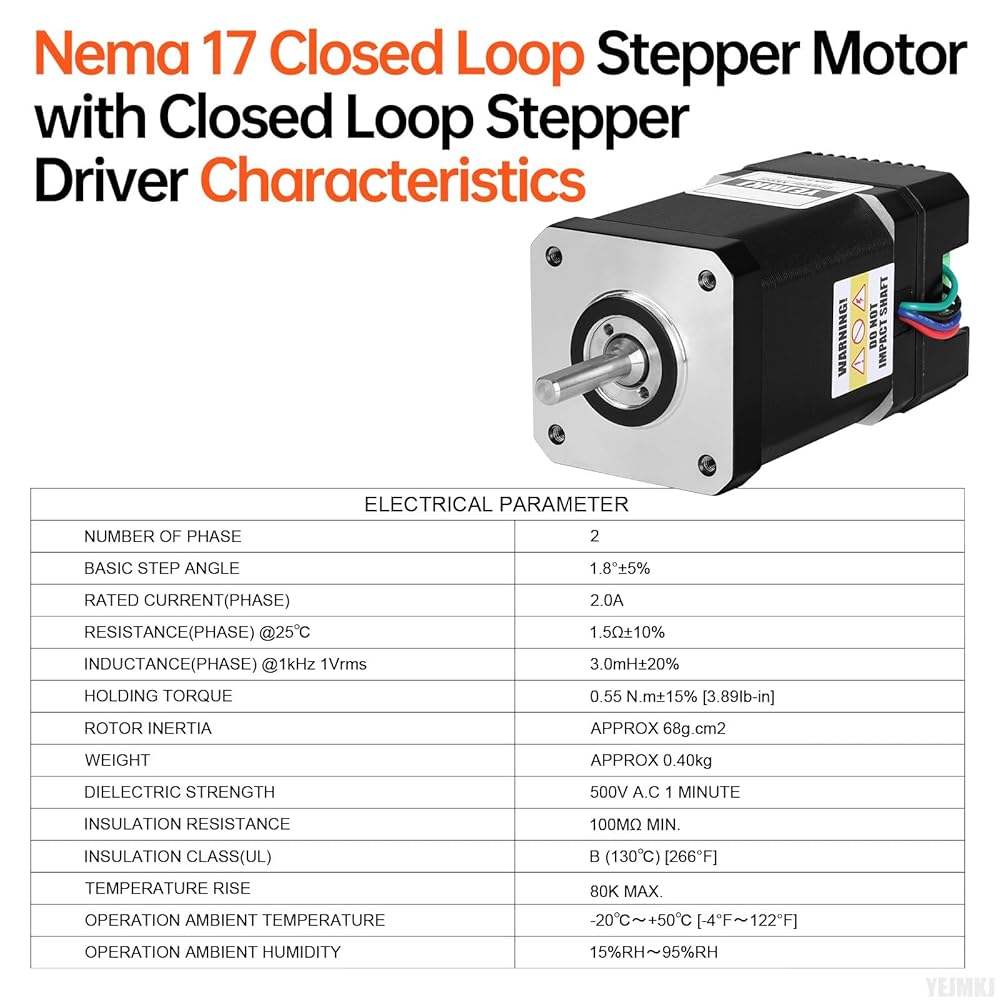

المعلمات: Nema 17 محرك متدرج بحلقة مغلقة مع محرك مدمج، مرحلتان، زاوية الخطوة 1.8 درجة (200 خطوة/دورة)، عزم الدوران القابضة 0.55 نيوتن متر (77.89 أونصة · بوصة)، التصنيف الحالي 2.0 أمبير، المقاومة 1.5 أوم، الحث 3.0 مللي أمبير ± 20%، القصور الذاتي للدوار حوالي 68 جرام.سم².
السلامة: يعمل محرك Nema ذو 17 خطوة مع وحدة التحكم ذات الحلقة المغلقة المدمجة بأمان وموثوقية. فيما يلي معايير السلامة الرئيسية: قوة العزل الكهربائي 500 فولت تيار متردد 1 دقيقة؛ مقاومة العزل 100MΩ دقيقة؛ فئة العزل (UL) B (130 درجة مئوية) [266 درجة فهرنهايت]؛ ارتفاع درجة الحرارة 80K كحد أقصى؛ درجة الحرارة المحيطة للتشغيل -20 درجة مئوية ~ +50 درجة مئوية [-4 درجة فهرنهايت ~ 122 درجة فهرنهايت]؛ عملية الرطوبة المحيطة 15% ر ~ 95% ر.

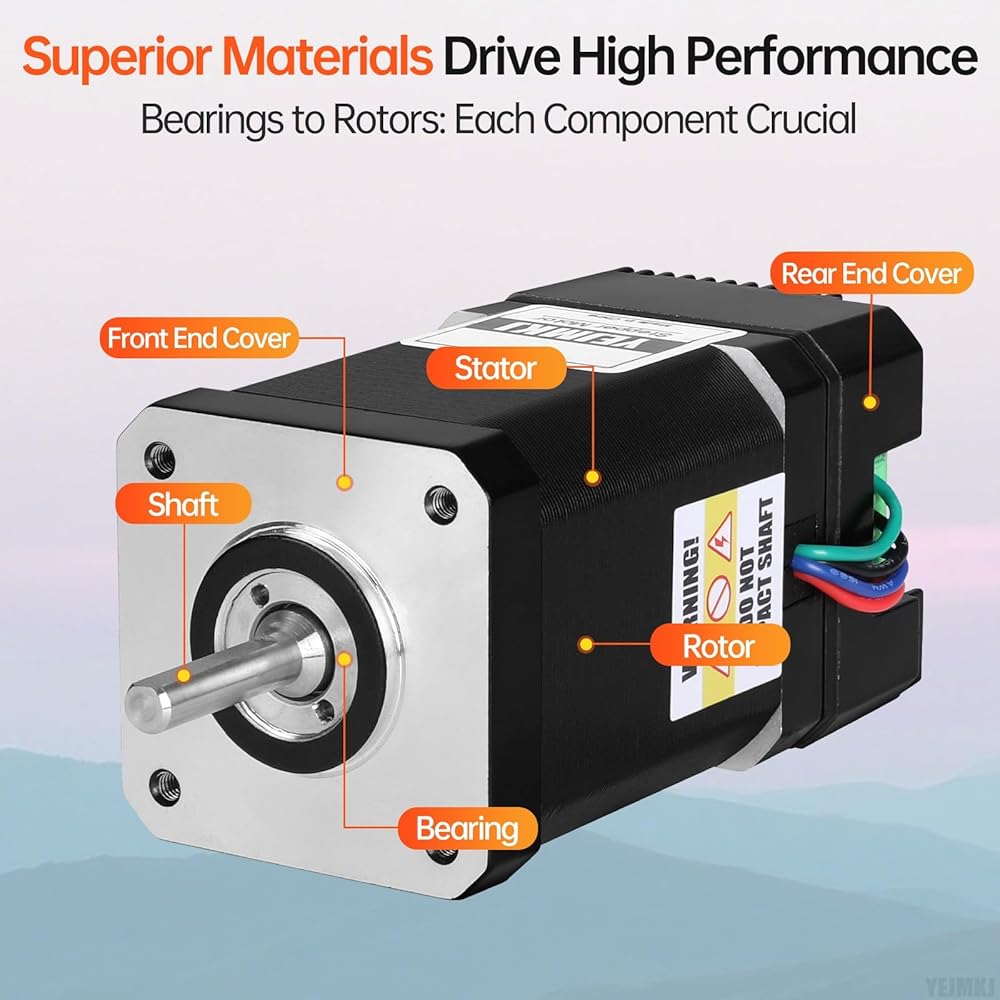

عزم دوران عالٍ منخفض الضوضاء: من خلال الاستفادة من النوى الفولاذية المقواة والملفات الملفوفة بدقة، يوفر محرك Nema 17 ذو الحلقة المغلقة مع وحدة التحكم في السائر ذات الحلقة المغلقة ما يصل إلى 20% زيادة في عزم الدوران مقارنة بالوحدات القياسية. استفد من المظهر التشغيلي الأكثر هدوءًا والحد الأدنى من الإزعاج البيئي.
اعتبارات هامة: السرعة العالية تؤدي إلى انخفاض في عزم الدوران، مع تشغيل حلقة مغلقة تصل إلى 1800 دورة في الدقيقة. يقلل التيار المنخفض من عزم الدوران وارتفاع درجة الحرارة، كما يقلل الجهد المنخفض من عزم الدوران (النطاق الأمثل: 12-24 فولت تيار مستمر). يتم استخدام محرك متدرج ذو حلقة مغلقة مقاس 42 مم مع محرك متدرج ذو حلقة مغلقة في تطبيقات مختلفة مثل الطابعات ثلاثية الأبعاد وروبوتات DIY وآلات CNC، مما يوفر تصميمًا مدمجًا وعزم دوران عاليًا للمهام الصعبة.
