خلية تحميل 20 كجم:
1. 4 خيوط، سهلة الاستخدام، بالإضافة إلى جهد محرك 5-10 فولت، خرج مباشر كإشارة جهد بسبب تغيرات القوة. يعمل على اردوينو وراسبيري باي.
2. يتم تثبيت أحد طرفي المستشعر بواسطة فتحة المسمار، ويتم الاحتفاظ بالطرف الآخر في حالة عائمة، ويتم تطبيق الجاذبية في الاتجاه المشار إليه بالملصق.
3. يجب إيلاء اهتمام خاص لعدم الضغط مباشرة على الجزء المطاطي الأبيض لتجنب تلف المستشعر.

اتصال:
الأحمر إلى E+
أسود إلى E-
الأخضر إلى A+
الأبيض إلى أ-

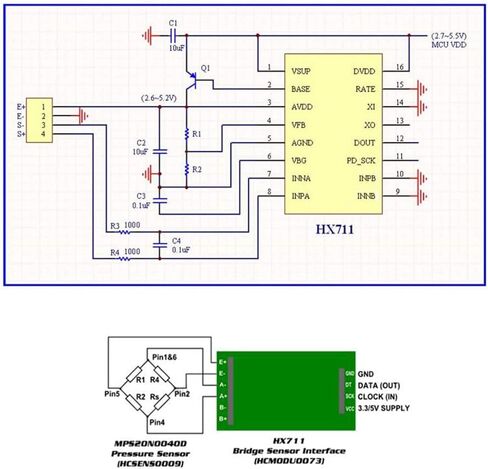

وحدة الوزن HX711 AD
1. تستخدم الوحدة 24 شريحة تحويل A/D عالية الدقة hx711، مصممة للمقياس والتصميم الإلكتروني عالي الدقة، مع قناتين إدخال تناظريتين، ومضخم الكسب الداخلي القابل للبرمجة المضاعف المتكامل 128.
2. يمكن تكوين دائرة الإدخال لتوفير جسر كهربائي لجهد الجسر (مثل الضغط والوزن) وهو نموذج مثالي لوحدة أمامية عالية الدقة ومنخفضة التكلفة لأخذ العينات.
3. نطاق جهد إمداد التشغيل: 2.6 - 5.5 فولت، نطاق درجة حرارة التشغيل: -20 درجة إلى +85 درجة.
4. تحكم رقمي بسيط وواجهة تسلسلية: عناصر تحكم مدفوعة بالدبابيس لا حاجة للبرمجة.
5. معدل بيانات الإخراج 10SPS أو 80SPS القابل للتحديد، رفض العرض المتزامن 50 و60 هرتز.
6. الاستهلاك الحالي بما في ذلك منظم إمداد الطاقة التناظري الموجود على الرقاقة: التشغيل العادي
ميزات HX711:
اثنين من قنوات الإدخال التفاضلية للاختيار
PGA نشط منخفض الضوضاء على الرقاقة مع كسب قابل للتحديد يبلغ 3264 و128
منظم إمداد الطاقة على الرقاقة لإمدادات الطاقة التناظرية لخلية التحميل وADC
مذبذب على الرقاقة لا يتطلب أي مكون خارجي مع كريستال خارجي اختياري
إعادة ضبط الطاقة على الرقاقة

الحزمة تشمل:
مستشعر وزن خلية الحمل 4 × 20 كجم
4 × وحدة إعلانية HX711
