سمات:
※ إدخال الإشارة: طرف واحد، نبض/اتجاه
※ التقسيم الفرعي اختياري: 1/2/4/8/16/32 التقسيم الفرعي
※ تيار الإخراج: 0.25A-2.00A
※ جهد الإدخال: 9-32VDC
※ تيار هادئ تلقائي إلى النصف
※ يمكن أن يقود محرك متدرج 4، 6، 8 خط ثنائي الطور، رباعي الطور
مدخل إشارة عزل Optocoupler، قدرة مضادة للتدخل
※ مع ارتفاع درجة الحرارة، التيار الزائد، قفل الجهد المنخفض، حماية ضد عكس الجهد الكهربي للإدخال وغيرها من وظائف
※ حجم صغير، سهل التركيب
※ إشارة خارجية 3.3-24 فولت شائعة، لا توجد مقاومة متسلسلة
البيئة الكهربائية:
طريقة التبريد
التبريد الطبيعي أو تبريد الهواء القسري.
مناسبات
لا تضعه بالقرب من المعدات الساخنة الأخرى. تجنب الغبار والزيت والغاز المسببة للتآكل والرطوبة الزائدة والزلازل القوية. لا تستخدم الغاز القابل للاحتراق أو الغبار الموصل.
رطوبة
40-90% رطوبة نسبية
صدمة
10-55 هرتز/0.15 ملم
حفظ درجة الحرارة
-20-65 درجة مئوية
وزن
0.25 كجم
إعدادات التقسيم:
قم بتعيين التقسيم الفرعي (محور واحد ومحوران) بمفاتيح DIP 1 و2 و3 كما يلي:
التقسيم
S1
S2
S3
1
على
على
على
2
عن
على
على
4
على
عن
على
8
عن
عن
على
16
على
على
عن
32
عن
على
عن
32
على
عن
عن
32
عن
عن
عن
الإعداد الحالي:
استخدم مفاتيح DIP 4 و5 و6 لتعيين التيار (محور واحد ومحوران متماثلان) كما في الجدول التالي:
حاضِر
4 س
S5
S6
0.25
على
على
على
0.55
على
على
عن
0.75
على
عن
على
1.00
على
عن
عن
1.45
عن
على
على
1.60
عن
على
عن
1.75
عن
عن
على
2.00
عن
عن
عن
الاسلاك الرسم البياني:
حجم المنتج:

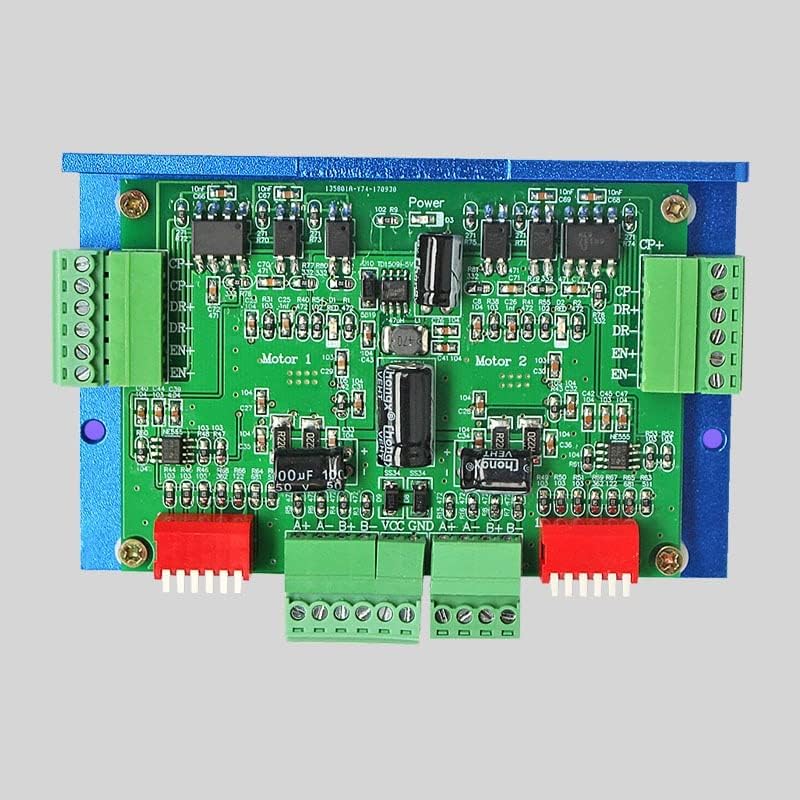

الخريطة المادية للمنتج:
