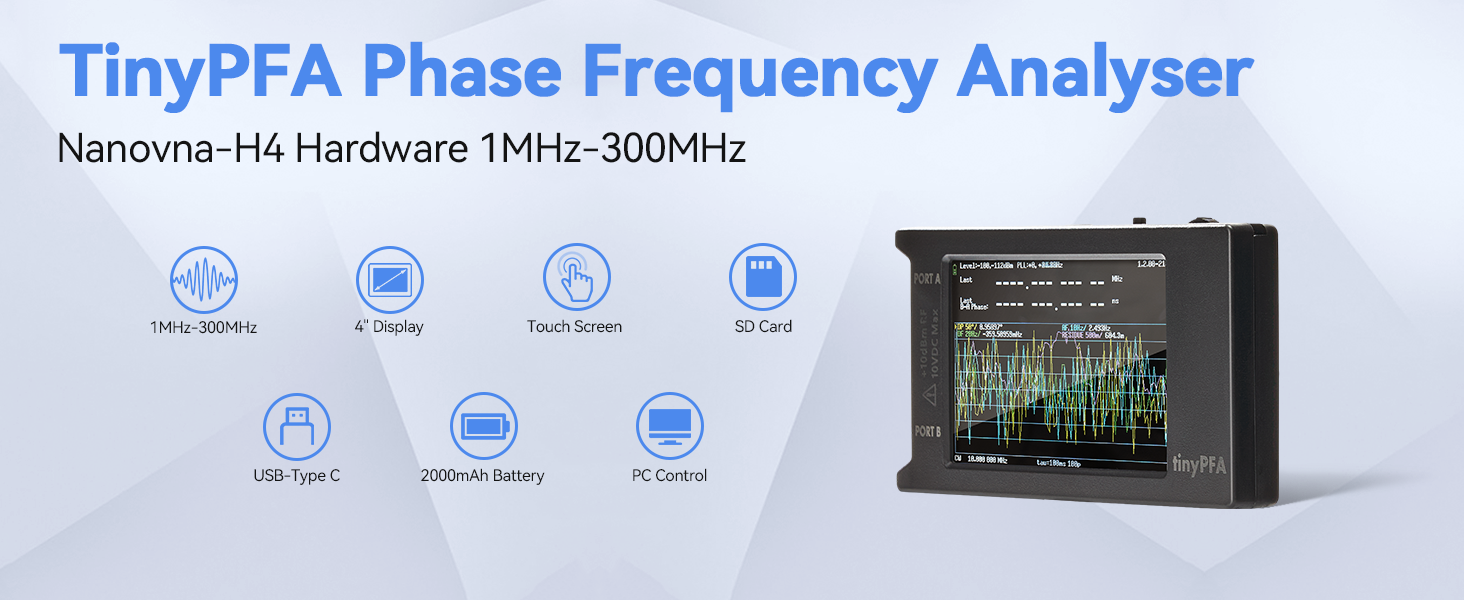

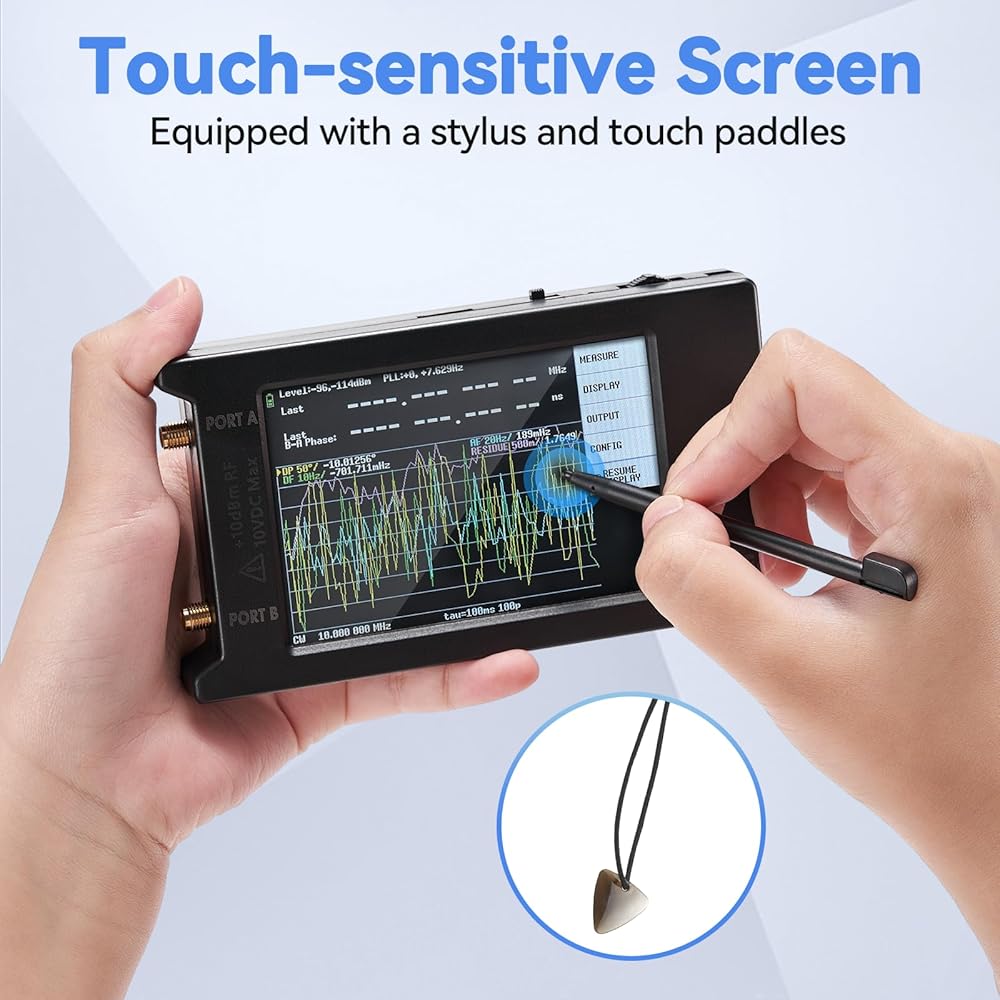

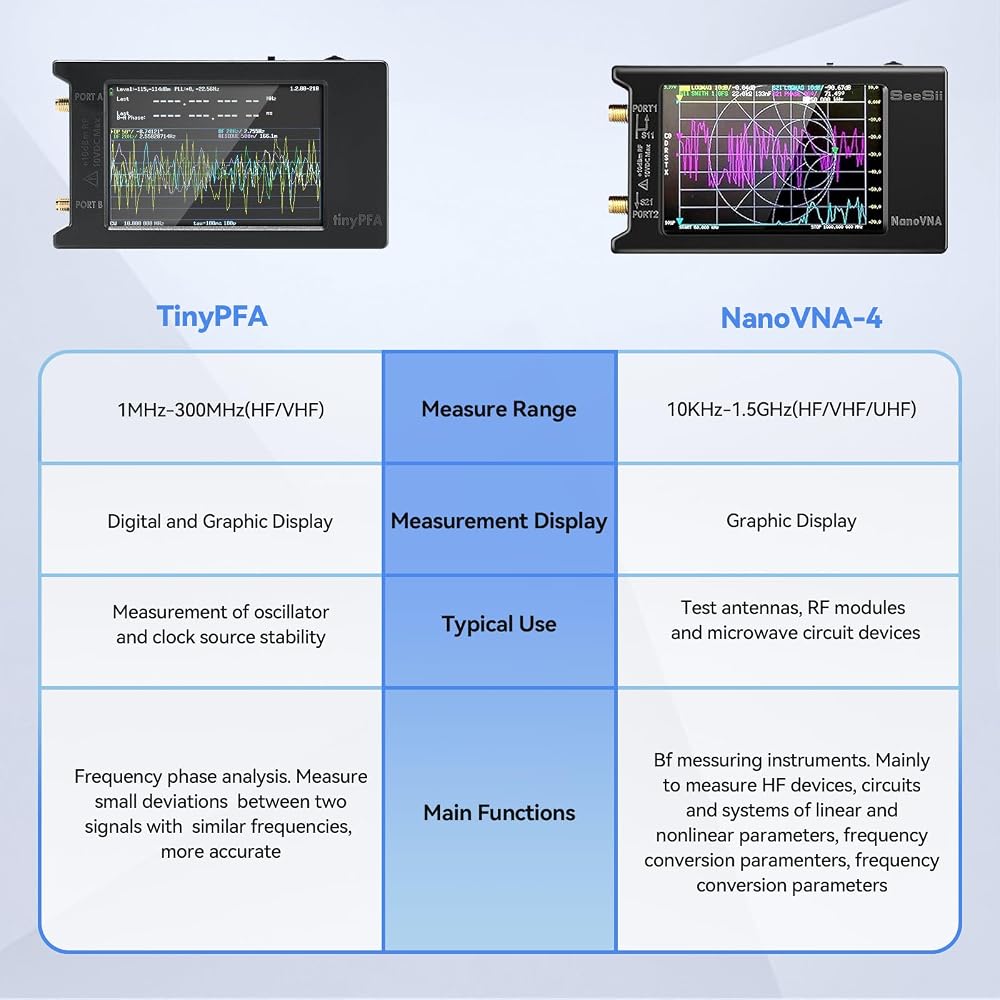

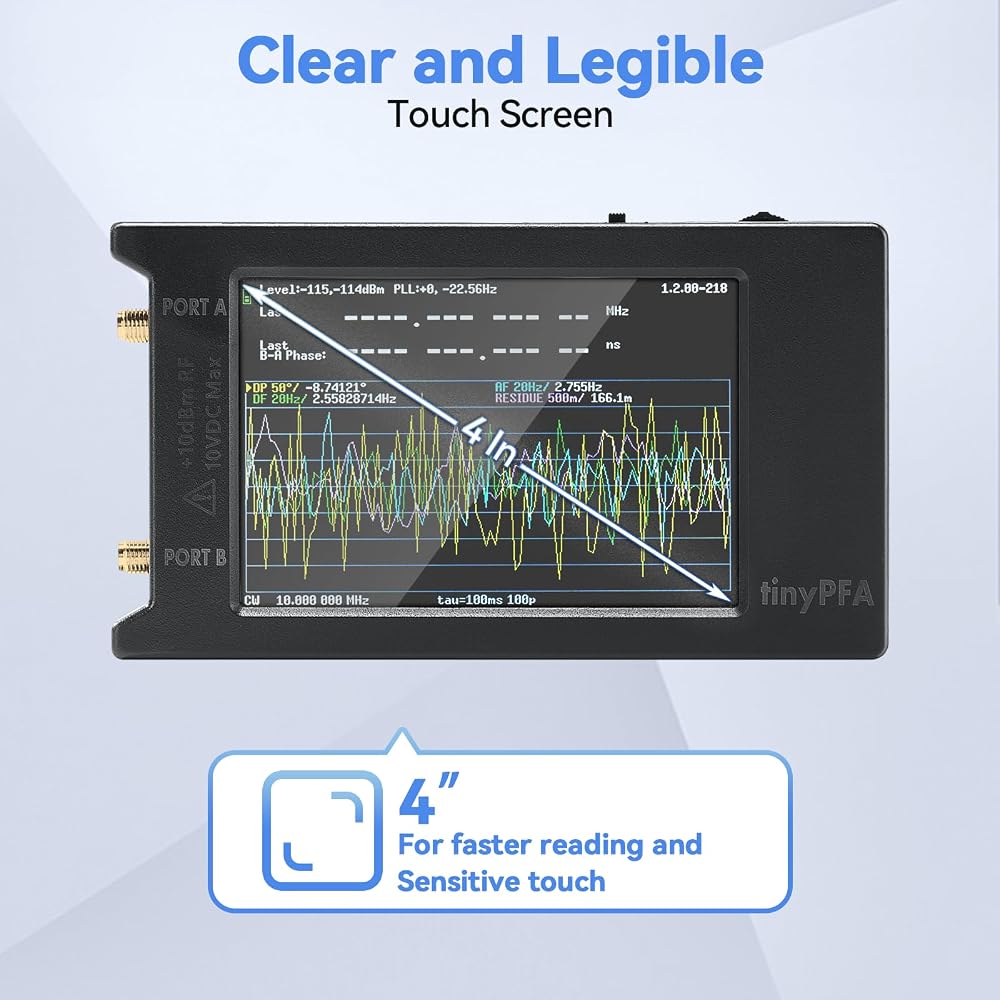

【محلل مرحلة TinyPFA المحدث لعام 2024】: Seesii tinyPFA هو محلل تردد الطور (مصمم بواسطة Hugen)، وهو جهاز محمول يعمل بالبطارية، وجهاز إدخال مزود بشاشة مقاس 4 بوصات يمكنه قياس التردد الدقيق للغاية وفروق الطور بين الإشارات المطبقة لكلا المدخلين. الاستخدام النموذجي هو قياس الاختلافات بين ساعتين 10 ميجاهرتز. وهو يتكون من أجهزة NanoVNA-H4 وبرنامج خاص، مناسب فقط لـ Nanovna h4.

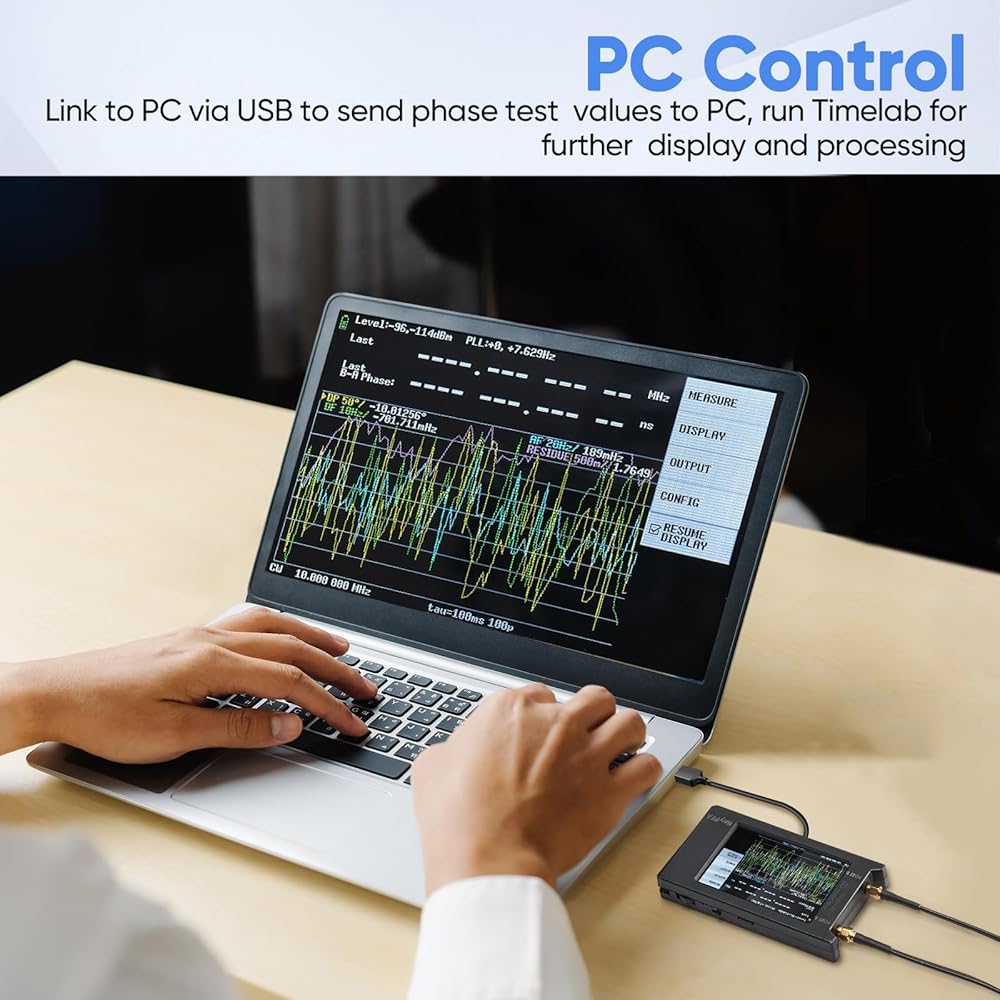

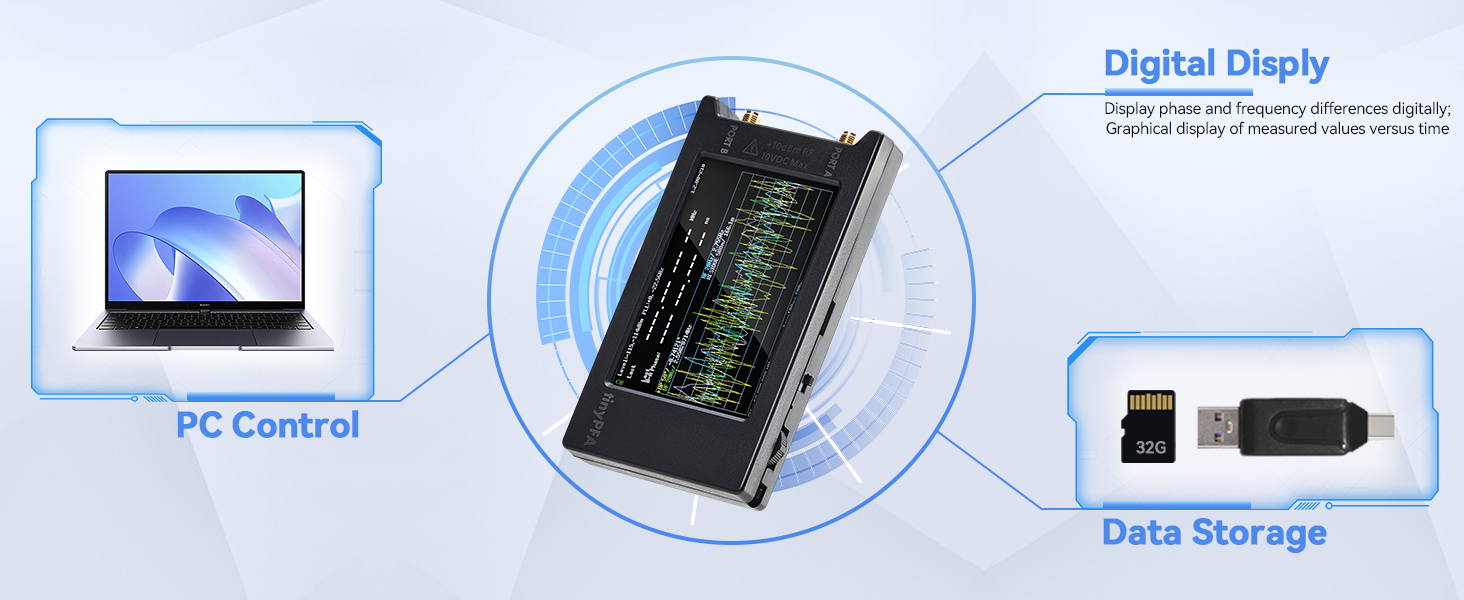

[التحكم في الكمبيوتر والعرض الرقمي]: يمكن لـ tinyPFA عرض فرق الطور والتردد رقميًا، وإظهار القياس في رسم بياني مقابل الوقت، وتخزين القياسات على بطاقة SD تم إدخالها في فتحة بطاقة SD، أو إرسال قياسات الطور عبر USB إلى جهاز كمبيوتر، يقوم بتشغيل برنامج مثل Time-Lab، لمزيد من العرض والمعالجة.
【تحسين أداء الدقة】: دقة قياس الطور والتردد أفضل من 1e-12 مقسومة على وقت القياس بالثواني مع ضبط التعداد على 1. انتبه إلى أن الحد الأقصى لفرق التردد الذي يمكن عرضه يعتمد على وقت القياس (Tau) وهو تقريبًا 200 هرتز / (Tau in s) لذا بالنسبة لـ Tau هو 1 ثانية يكون الحد الأقصى للفرق 200 هرتز.

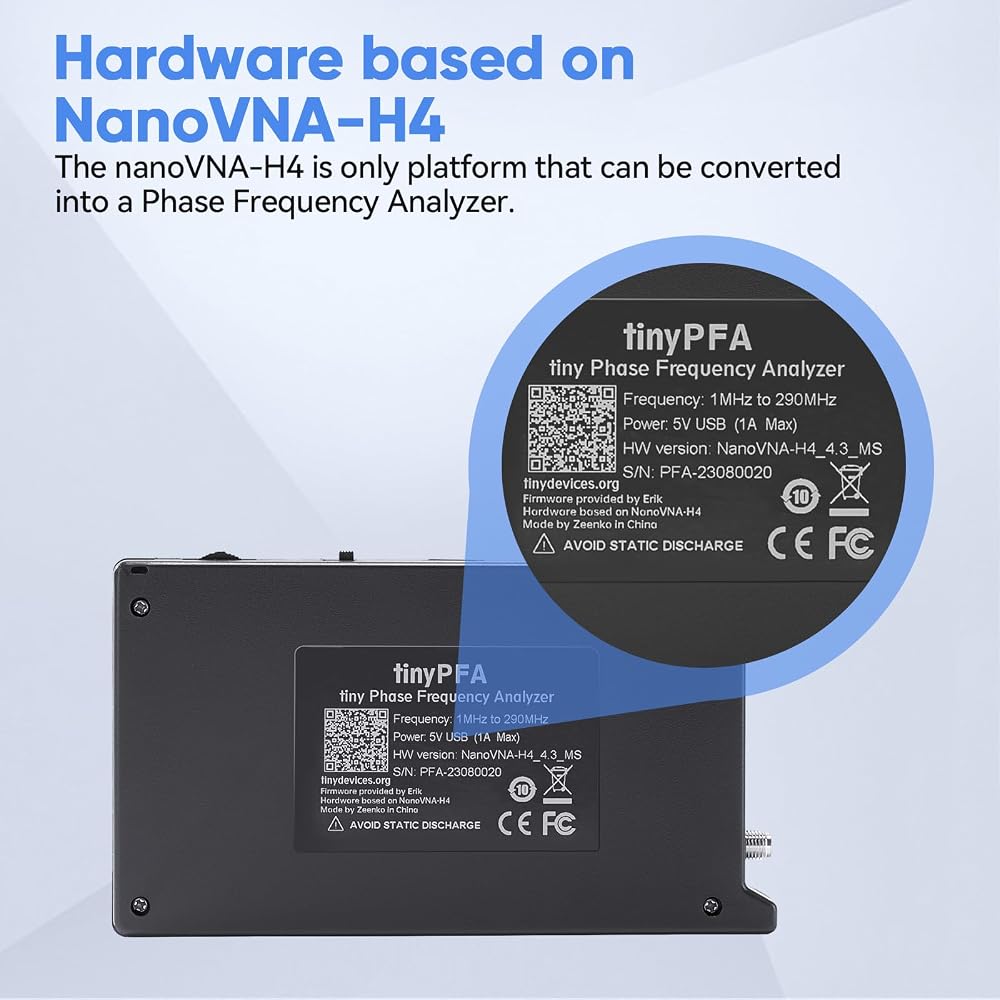

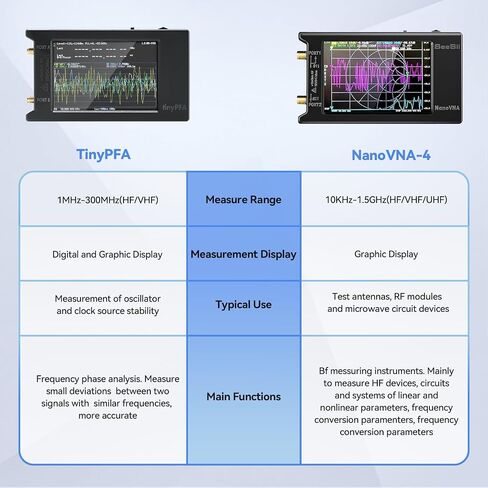

【نصائح دافئة】: محلل NanoVNA-H4 هو النظام الأساسي الوحيد الذي يمكن تحويله إلى محلل تردد الطور. لا يمكن استخدام أي من أجهزة VNA الصغيرة الأخرى. ولا يحتوي tinyPFA على مرجع داخلي عالي الاستقرار. وسوف يقوم فقط بإجراء قياس فرق الطور بدقة عالية بين ساعتين إدخال.

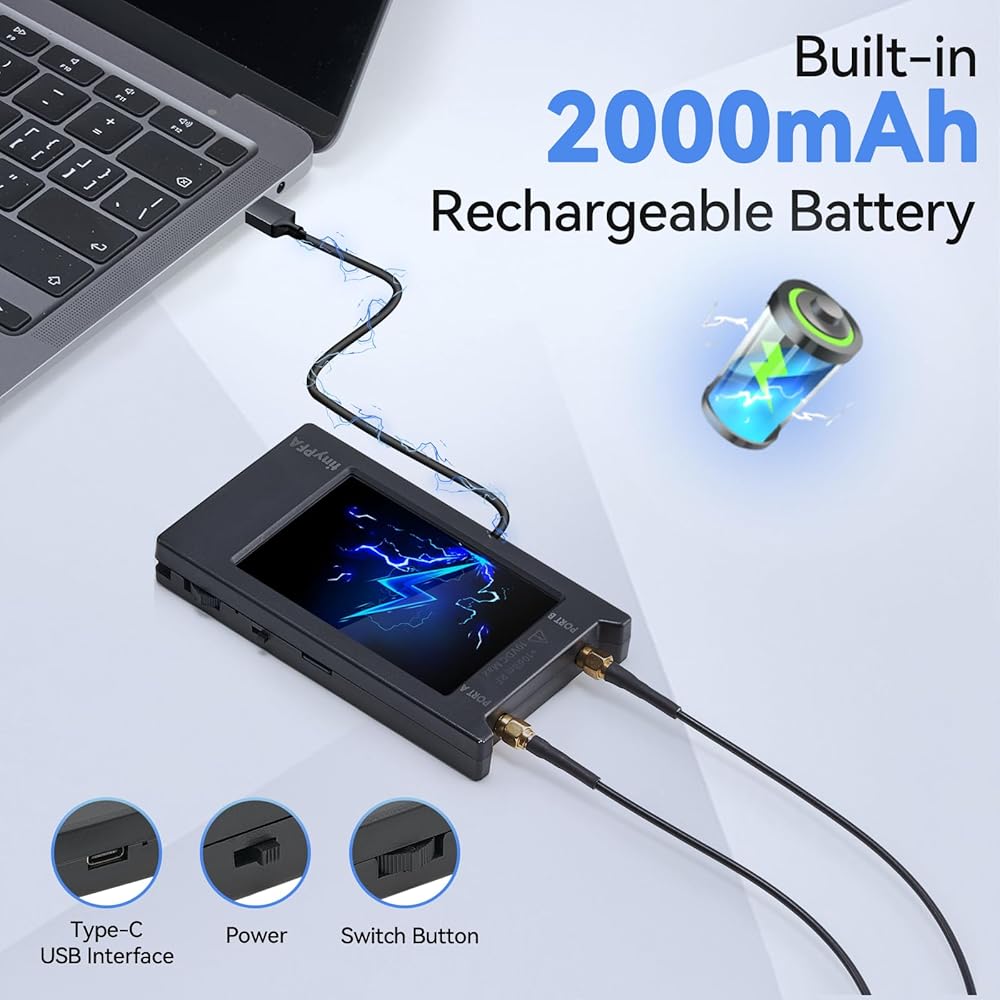

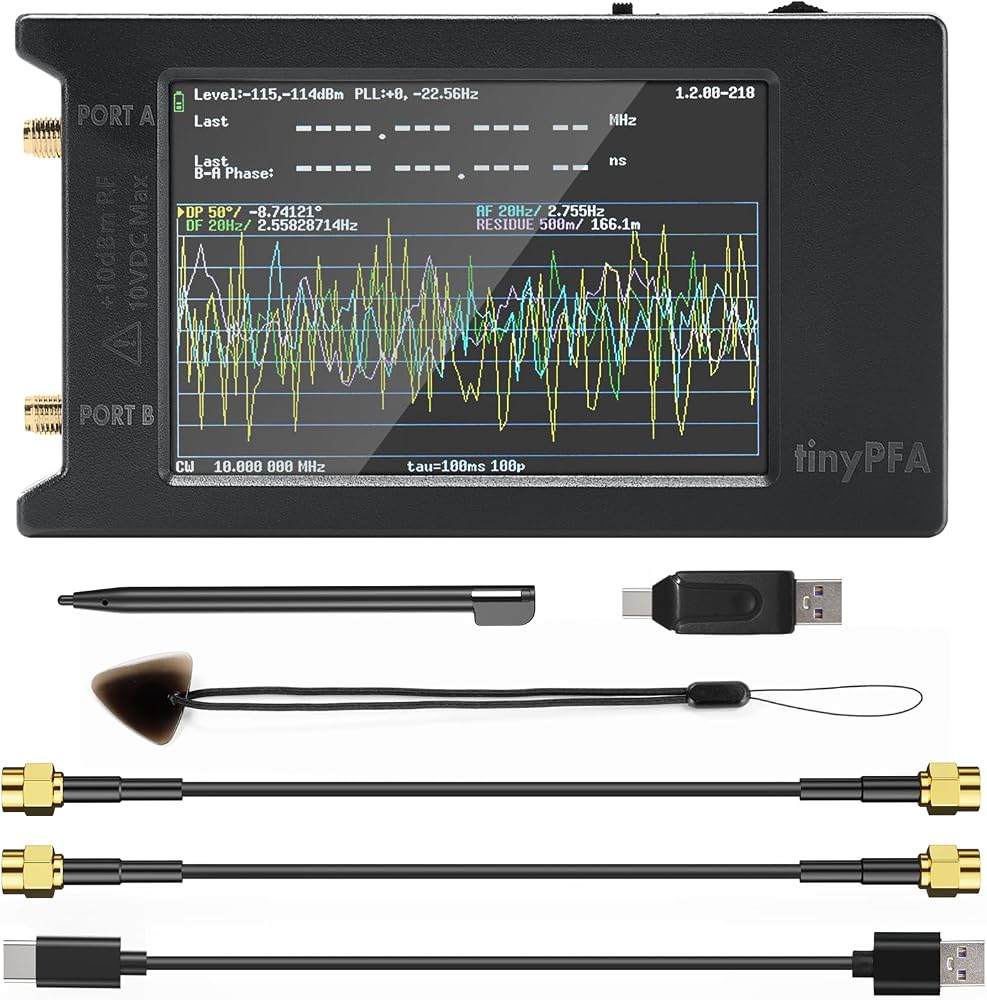

【قائمة العبوات: 1 × شاشة مضيف TinyPFA مقاس 4.0 بوصات (مع بطارية)، 1 × كابل بيانات USB من النوع C، 2 × كابل SMA ذكر TG316 RF مقاس 11.8 بوصة، 1 × كابل شحن من النوع C، 1 × خدمة ضمان مدى الحياة. المصمم Hugen قام بإنشاء صفحة Wiki تحتوي على جميع خطوات الدليل ومزيد من المعلومات. (tinydevices.org/wiki/pmwiki.php?n=TinyPFA.Homepage)
