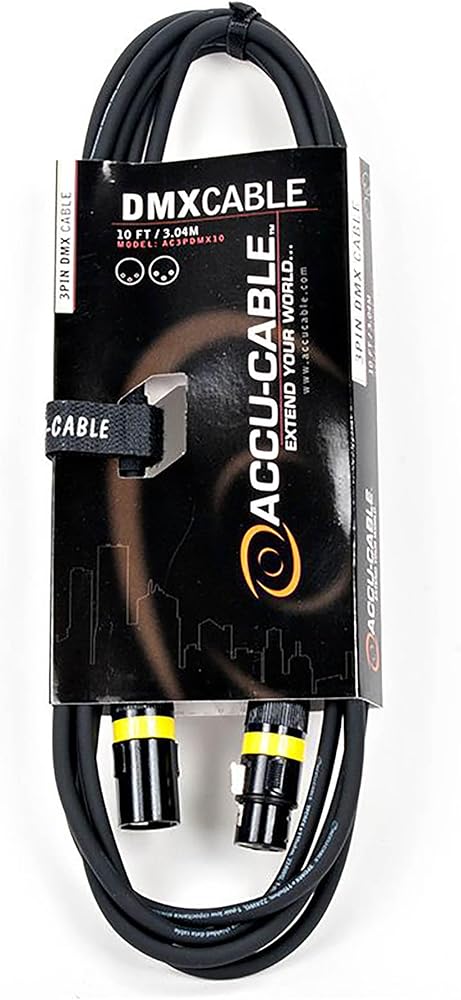

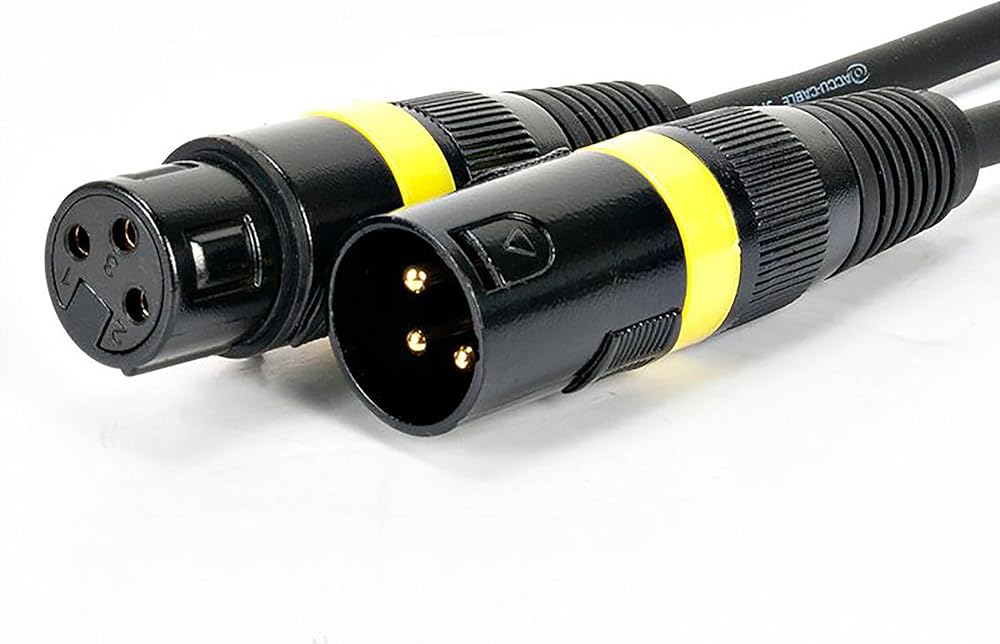

AC3PDMX10 - كابل DMX بطول 10 أقدام و3 دبابيس 22 AWG موصلات نحاسية معلبة (0.15 × 19)، عزل من البولي إيثيلين، زوج ملتوي، سترة داخلية من البولي إيثيلين، رقائق ثنائية (تغطية 100%) وقطن بالإضافة إلى درع جديلة نحاسية معلب (تغطية 85%)، PVC السترة.
مواصفات اتصالات الرؤية الأمامية: الموصل: عدد الأزواج: 1
العدد الإجمالي للموصلات: 2
الفريق العامل المخصص: 22
الجديلة: 0.15 × 19
قطر الموصل: .0354"
السلوك أو المادة: النحاس المعلب TC
العزل: مادة عازلة PE بولي إيثيلين
طول الاستلقاء: طول الاستلقاء: 2.5 بوصة
الاتجاه: وضع اليد اليسرى
التقلبات: 4.8 لكل قدم
السترة الداخلية: مادة السترة الداخلية: PE- بولي إيثيلين
قطر السترة الداخلية: .055"
رمز لون الزوج: أسود/أبيض
الدرع الخارجي: الاسم التجاري للدرع الخارجي: Duofoil
نوع الدرع الخارجي: شريط/جديلة
مادة الدرع الخارجي: رقم الطبقة: 1، الاسم التجاري للمادة: Dufoil، النوع: شريط، المادة: رقائق الألومنيوم والبوليستر، نسبة التغطية: 100
رقم الطبقة: 2، الاسم التجاري للمادة: Dufoil، النوع: جديلة، المادة: نحاس مصبوغ TC، نسبة التغطية: 85
السترة الخارجية: مادة السترة الخارجية: PVC-Polyvinyl Chloride
القطر الاسمي الإجمالي: القطر الاسمي الإجمالي: .229"
الخصائص الميكانيكية: نطاق درجة حرارة التشغيل: (-30 درجة مئوية إلى +75 درجة مئوية)
وزن الكابل بالجملة: 31 رطل/1000
الحد الأدنى لنصف قطر الانحناء (التثبيت): 3.2 بوصة
الحد الأقصى الموصى به لشد السحب: 72 رطلاً.
الخصائص الكهربائية: المعاوقة المميزة الاسمية: 110 أوم
موصل السعة الاسمية للموصل @ 1 كيلو هرتز: 12.8 بيكو فاراد / قدم
الحد الأقصى الاسمي كوند. إلى شروط أخرى. والدرع عند 1 كيلو هرتز: 23 بيكو فاراد/قدم
السرعة الاسمية للانتشار: 66%
التأخير الاسمي: 1.6 نانو ثانية لكل قدم
المقاومة الاسمية للموصل DC عند 20 درجة مئوية: 24 أوم/1000 قدم
الدرع الخارجي الاسمي مقاومة DC عند 20 درجة مئوية: 3.4 أوم/1000 قدم
التوهين الاسمي (ديسيبل/100 قدم): 0.6 (@ 1 ميجاهرتز) ديسيبل/100 قدم
الحد الأقصى للتيار الموصى به: 2.1 أمبير في الثانية لكل موصل عند 25 درجة مئوية
