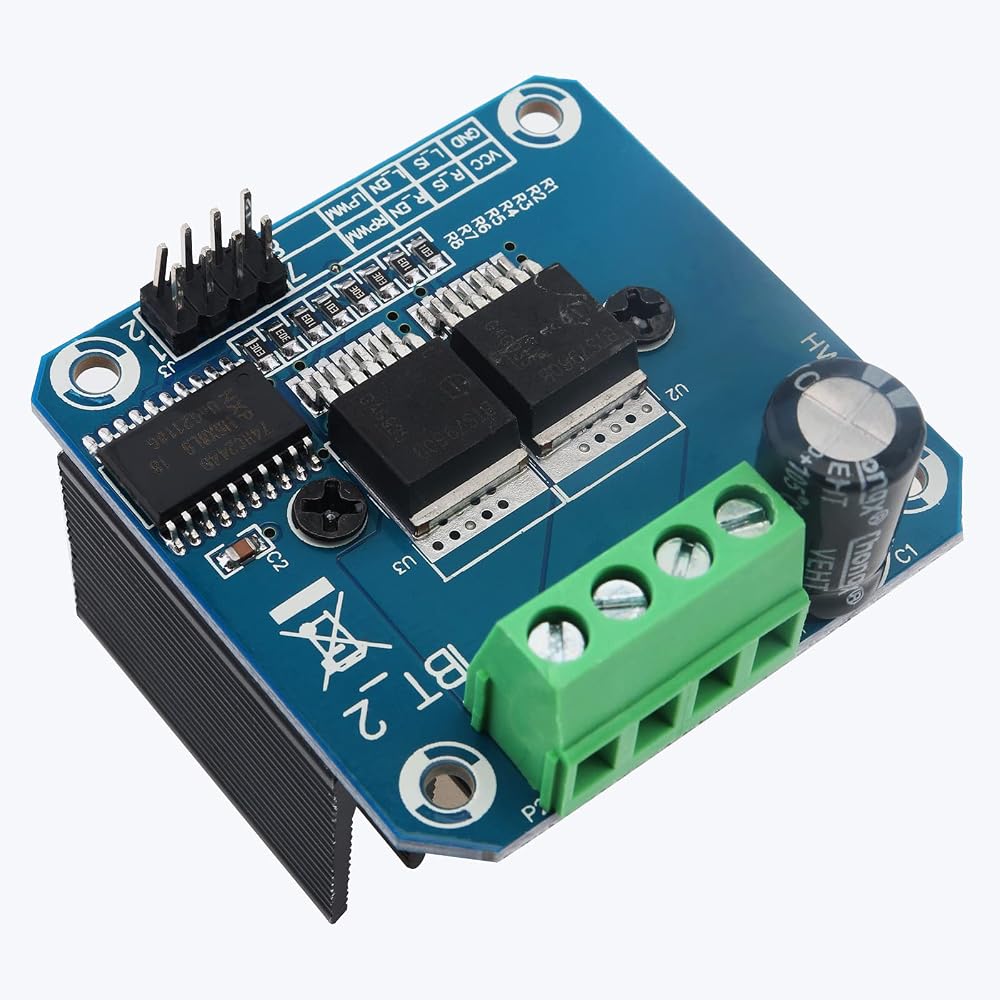

مميزات خاصة

Isolated chip 5V power supply (can be shared with the MCU 5V), can also use the on-board 5V supply; the supply voltage 5.5V to 27V
The double BTS7960 H bridge drive circuit has powerful driving and braking effects, effectively isolating the microcontroller and motor driver.
5V isolated with the microcontroller, effectively protecting the microcontroller.
The drive adopts a full H bridge drive module composed of high power drive chip BTS7960, with overheating and overcurrent protection function.
It can realize forward and reverse rotation of the motor, two PWM inputs, and the maximum frequency is 25KHZ.

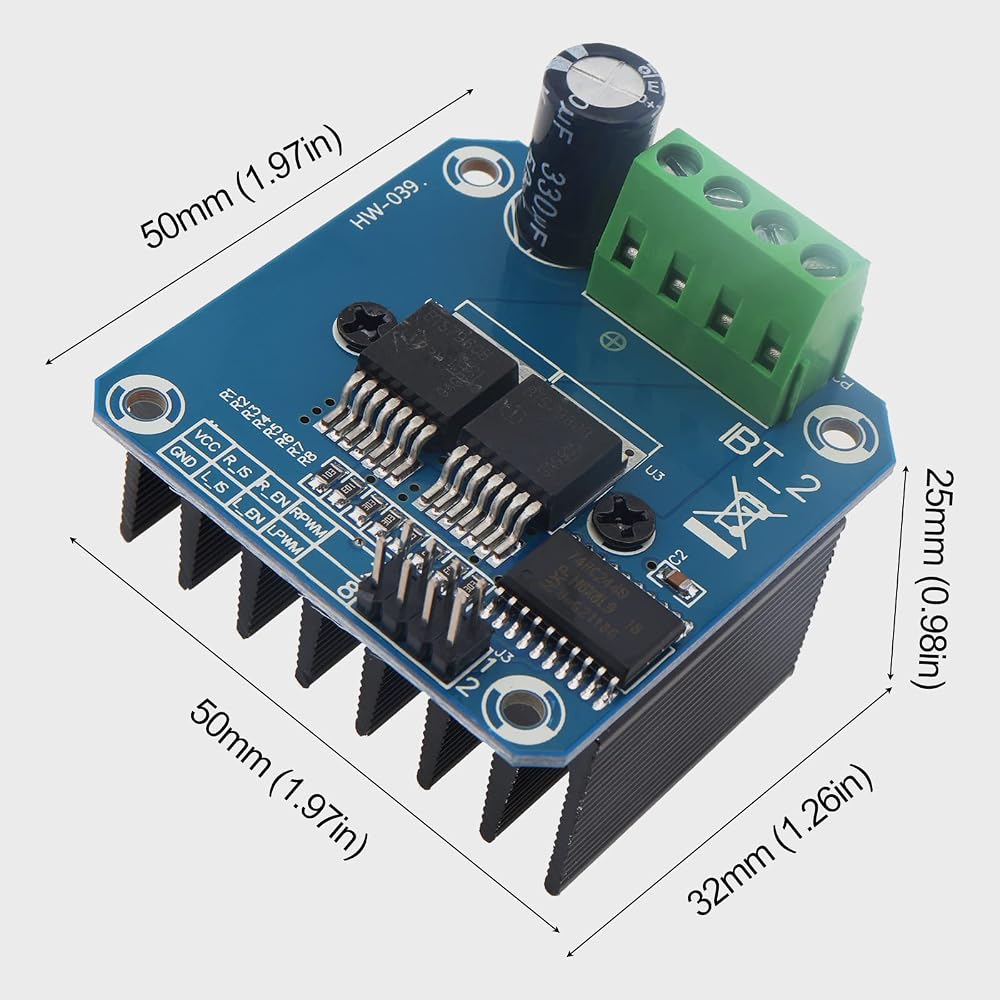

وصف

تخصيص
جهد الإدخال: 6 - 27 فولت
الحد الأقصى الحالي: 43A
مستوى الإدخال: 3.3 فولت - 5 فولت
وضع التحكم: PWM أو المستوى

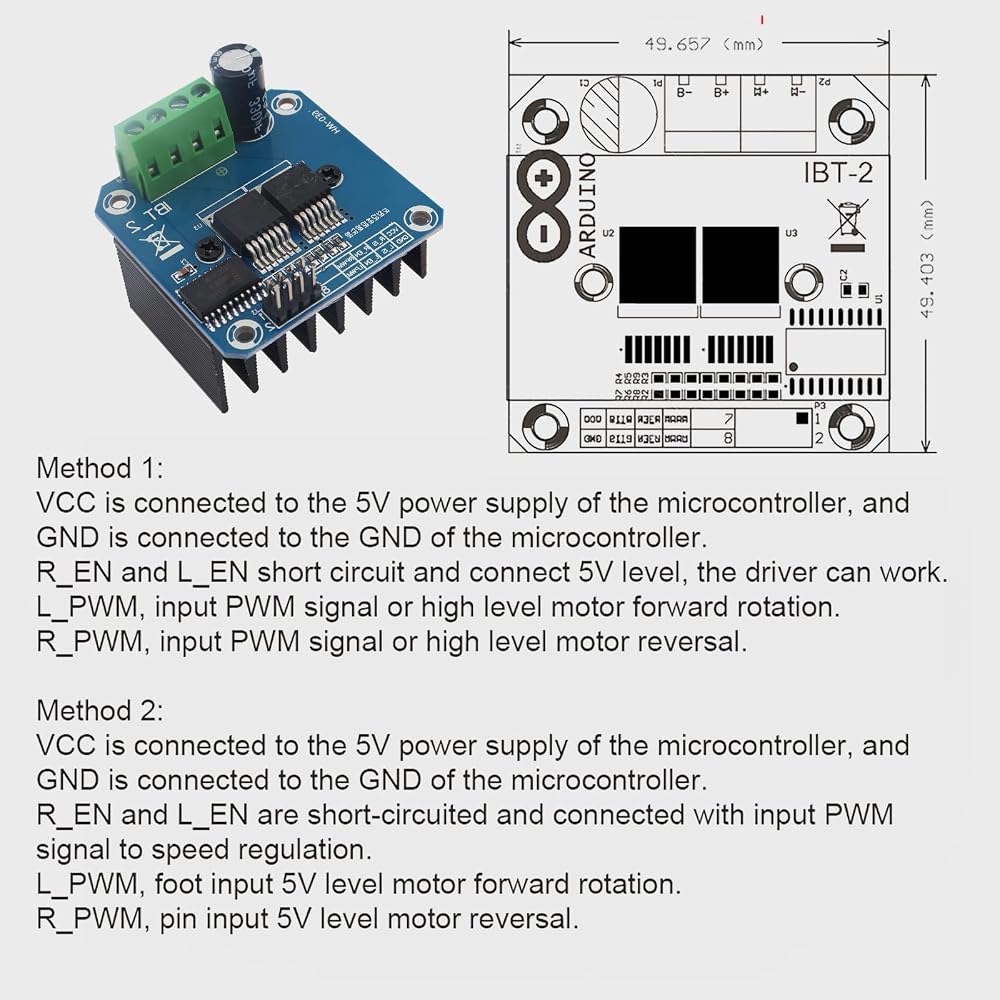

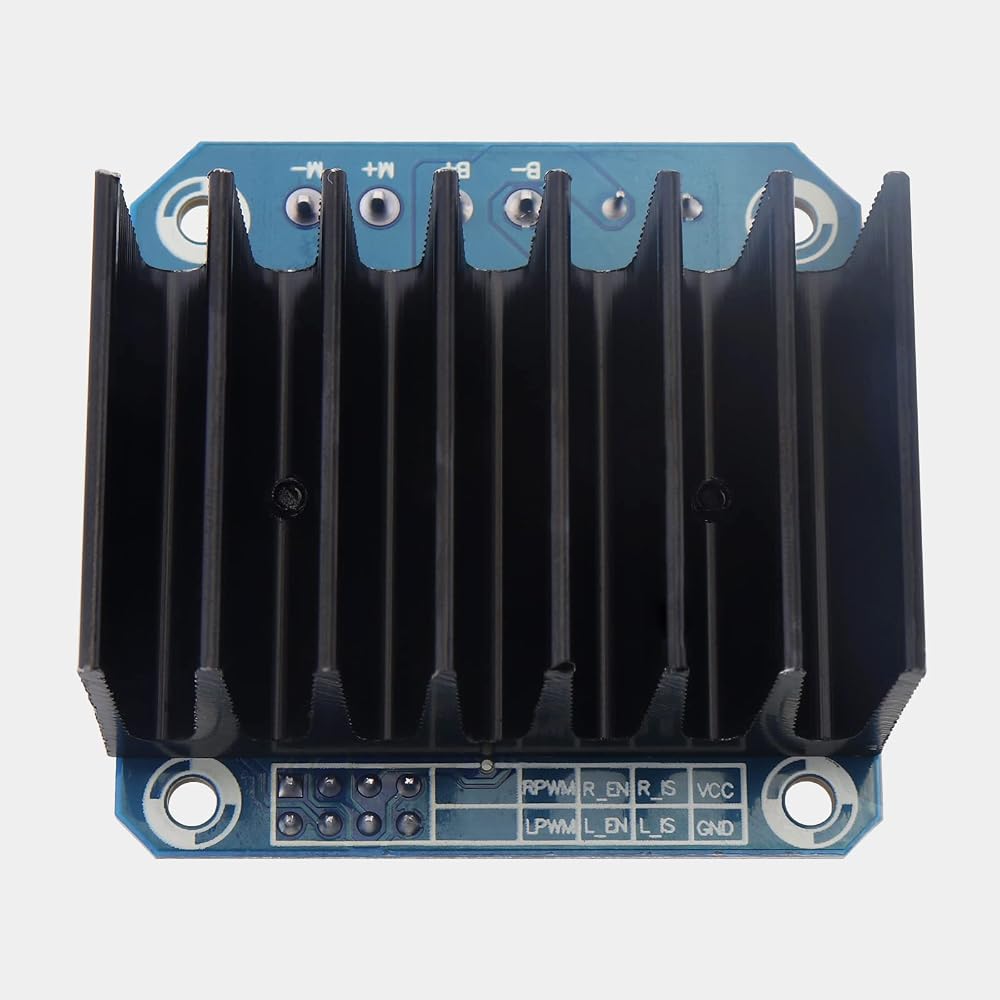

ميثوند 1:
يتم توصيل VCC بمصدر طاقة 5 فولت لـ Mcu، ويتم توصيل GND بـ GND لـ MCU
R_EN وl_عندما تكون الدائرة قصيرة ومتصلة بمستوى 5 فولت، يمكن للسائق العمل
L_PWM، إشارة PWM الإدخال أو محرك عالي المستوى للجناح
R_PWM، إشارة إدخال PWM أو عكس المحرك عالي المستوى

ميثوند 2:
يتم توصيل VCC بمصدر طاقة 5 فولت لـ MCU، ويتم توصيل GND بـ GND لـ MCU
R_EN وL_EN دائرة كهربائية قصيرة وإشارة PWM لتنظيم السرعة
L_PWM، مستوى الإدخال 5 فولت، المحرك للأمام
R_PWM، مستوى الإدخال 5 فولت، عكس المحرك

سمات:
- يعتمد محرك الأقراص وحدة محرك جسر H كاملة مكونة من شريحة محرك عالية الطاقة BTS7960، مع وظيفة الحماية من الحرارة الزائدة والتيار الزائد.
- تتميز دائرة القيادة المزدوجة BTS7960 H بتأثيرات قيادة وفرامل قوية، مما يعزل بشكل فعال وحدة التحكم الدقيقة وسائق المحرك.
- محرك مزدوج BTS7960 عالي التيار (43A).
- 5 فولت معزول مع وحدة التحكم الدقيقة، مما يحمي وحدة التحكم الدقيقة بشكل فعال.
- يمكنه تحقيق الدوران الأمامي والخلفي للمحرك، ومدخلين PWM، والحد الأقصى للتردد هو 25 كيلو هرتز.
- قناتان لإخراج إشارة خطأ التيار الزائد والحرارة الزائدة.
- عزل مصدر الطاقة 5 فولت للرقاقة (يمكن مشاركة 5 فولت مع المتحكم الدقيق).

تتضمن العبوة:
1 × وحدة لوحة قيادة المحرك
