ملخص

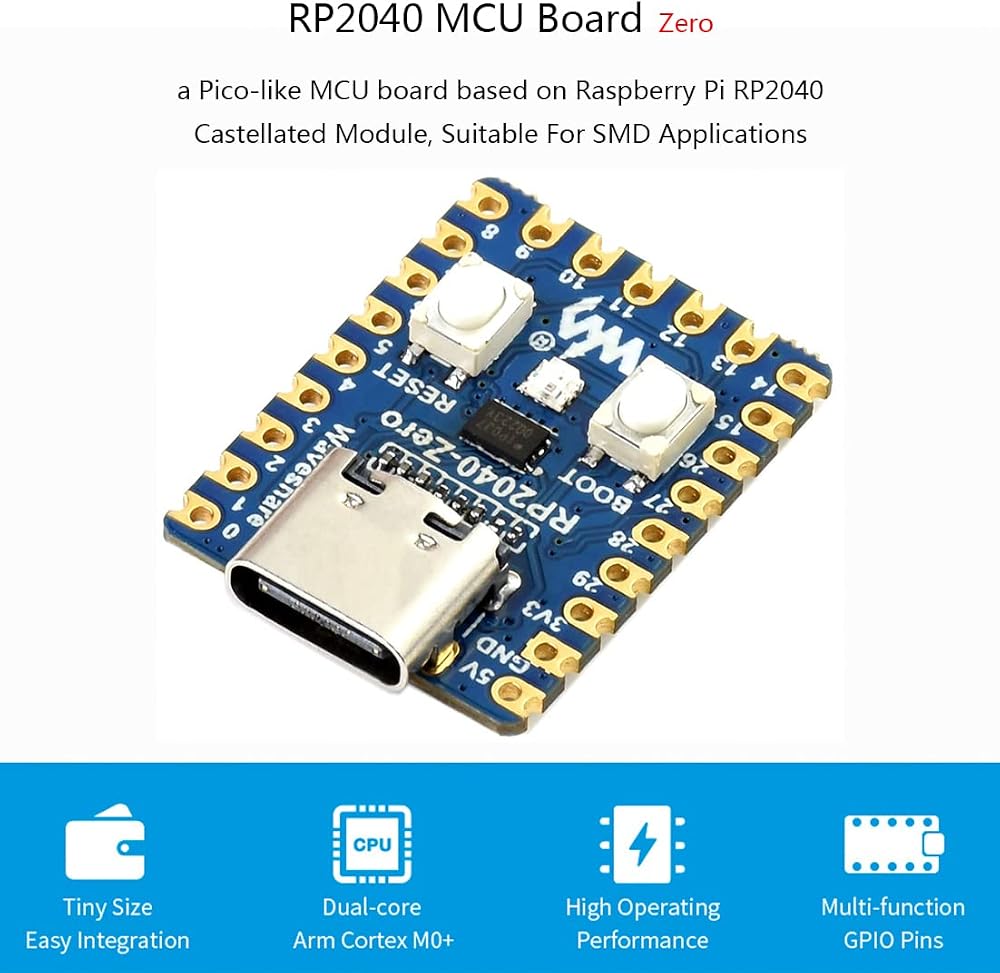

إصدار صغير RP2040-Zero، لوحة MCU تشبه Pico تعتمد على Raspberry Pi MCU RP2040، وحدة مصبوبة، مناسبة لتطبيقات SMD.

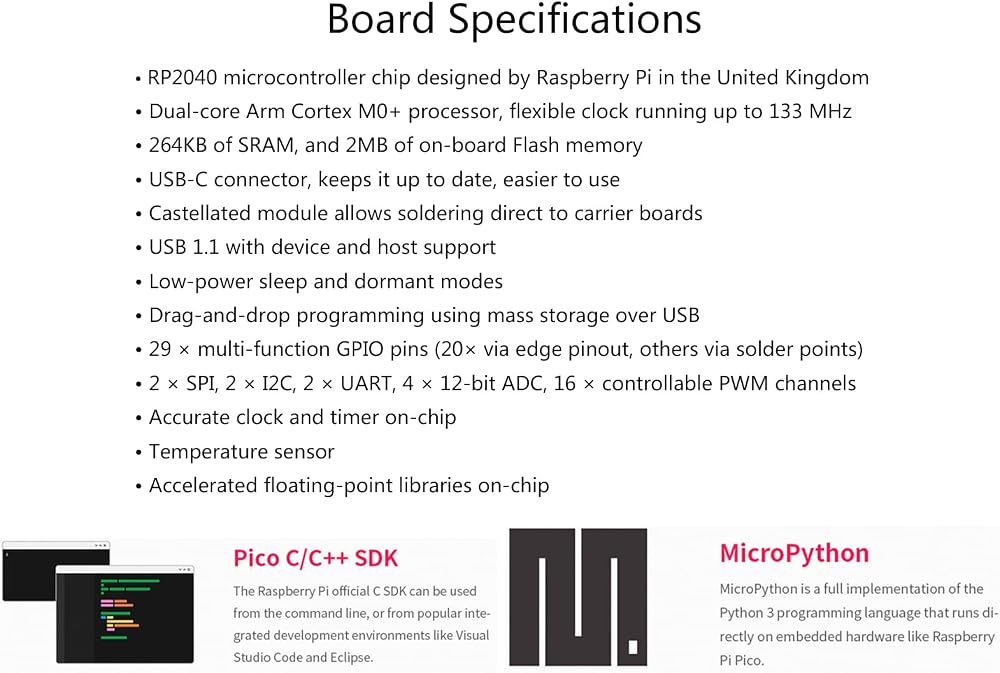

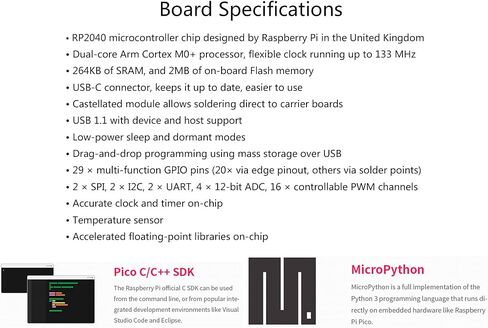

سمات
شريحة التحكم الدقيقة RP2040 مصممة بواسطة Raspberry Pi في المملكة المتحدة.
معالج Arm Cortex M0+ ثنائي النواة، وساعة مرنة تصل سرعتها إلى 133 ميجاهرتز.
على متن الطائرة 264 كيلو بايت من ذاكرة SRAM وذاكرة فلاش 2 ميجا بايت.
موصل USB من النوع C، يبقيه محدثًا وسهل الاستخدام.
تسمح الوحدة المصبوبة باللحام المباشر للوحات الحاملة.
USB 1.1 مع دعم الجهاز والمضيف.
وضع النوم والسكون منخفض الطاقة.
برمجة السحب والإفلات باستخدام وحدة تخزين كبيرة الحجم عبر USB.

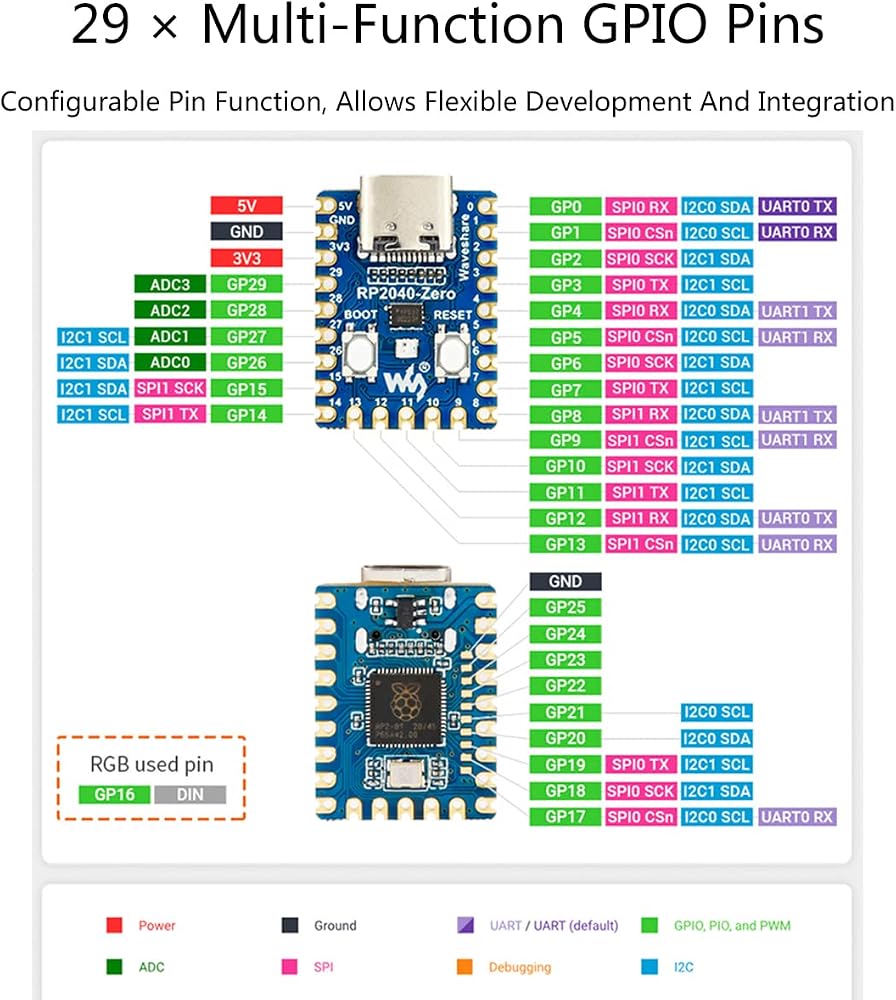

29 × دبابيس GPIO متعددة الوظائف (20 × عبر دبوس الحافة، والبعض الآخر عبر نقاط اللحام).
2 × SPI، 2 × I2C، 2 × UART، 4 × 12 بت ADC، 16 × قنوات PWM قابلة للتحكم.
ساعة دقيقة ومؤقت على الرقاقة.
جهاز استشعار درجة الحرارة.
تسريع مكتبات الفاصلة العائمة على الرقاقة.
8 أجهزة حالة I/O (PIO) قابلة للبرمجة لدعم الأجهزة الطرفية المخصصة.
دعم C/C++، ميكروبايثون.

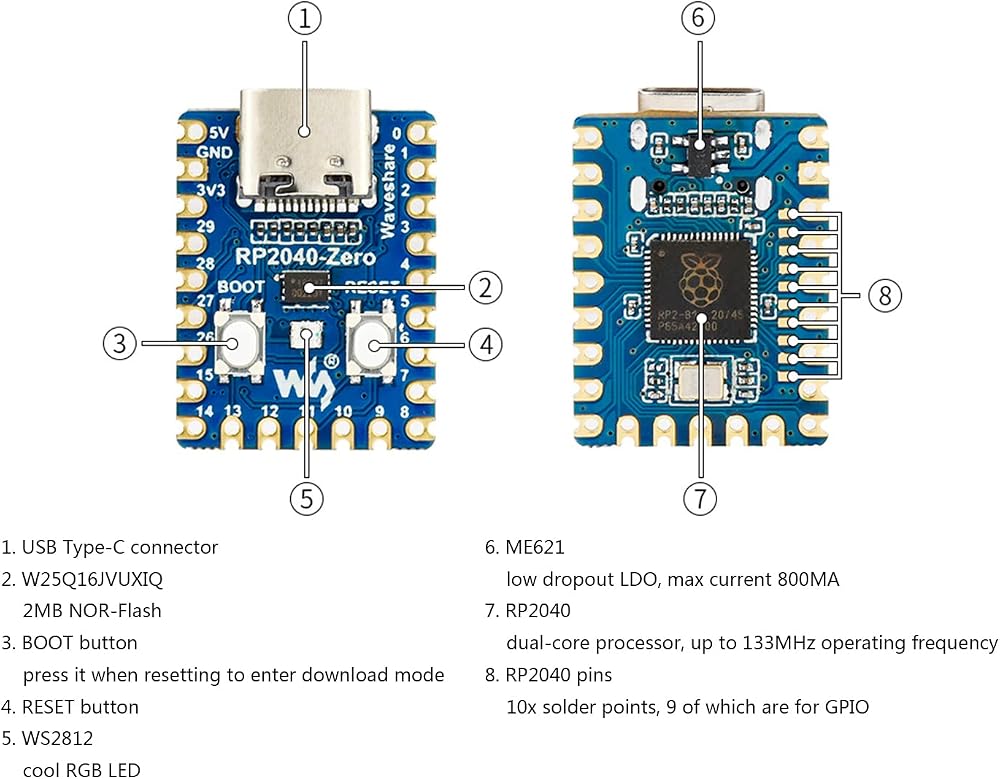

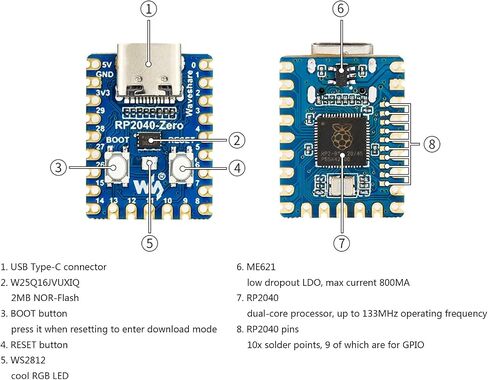

ما هو على متن الطائرة
1. موصل USB من النوع C
2.W25Q16JVUXIQ: 2 ميجابايت ولا فلاش
3.زر التشغيل: اضغط عليه عند إعادة الضبط للدخول إلى وضع التنزيل
4. زر إعادة الضبط
5.WS2812: LED RGB رائع
6.ME621: انخفاض التسرب LDO، الحد الأقصى الحالي 800MA

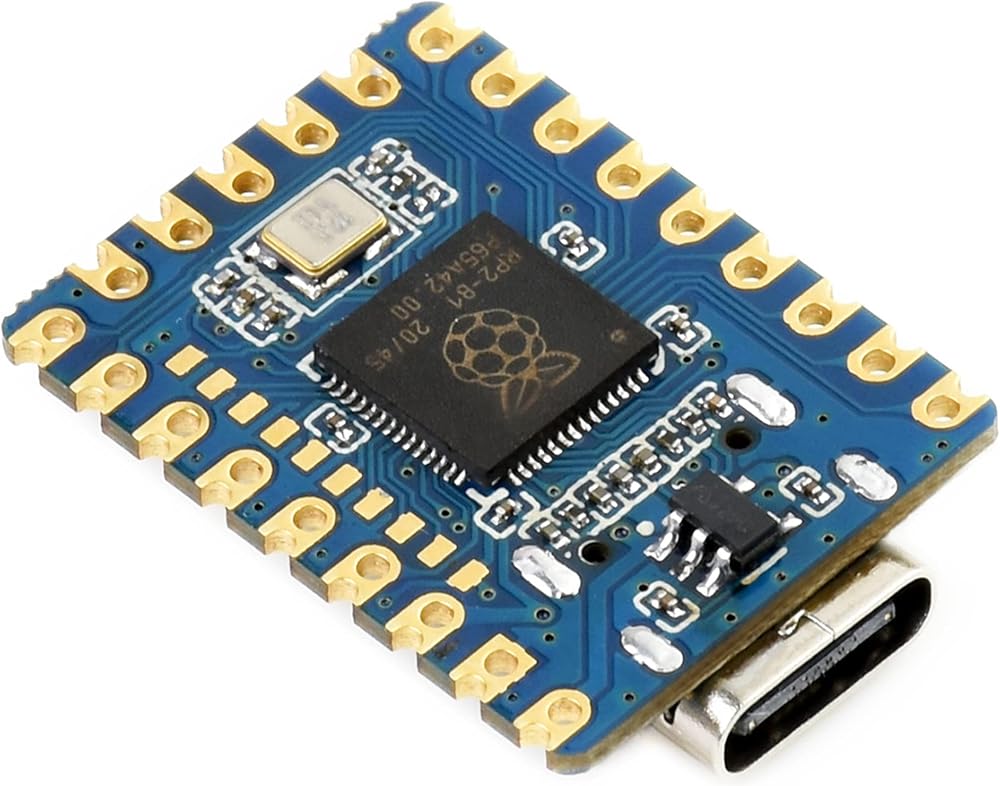

7.RP2040: معالج ثنائي النواة، تردد تشغيل يصل إلى 133 ميجاهرتز
8.دبابيس RP2040: 10x نقاط لحام، 9 منها مخصصة لـ GPIO

موارد التطوير/ دليل المستخدم: bit.ly/WaveshareRP2040-Zero

محتوى الحزمة
RP2040-صفر x1
