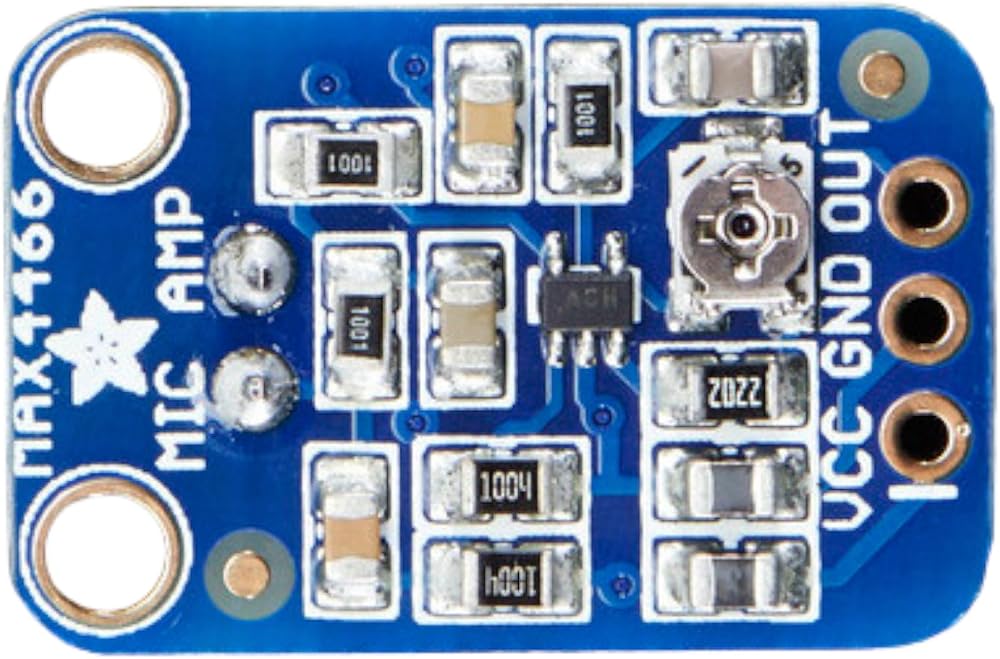

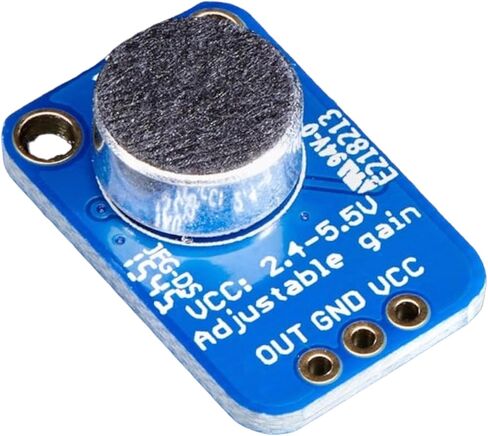

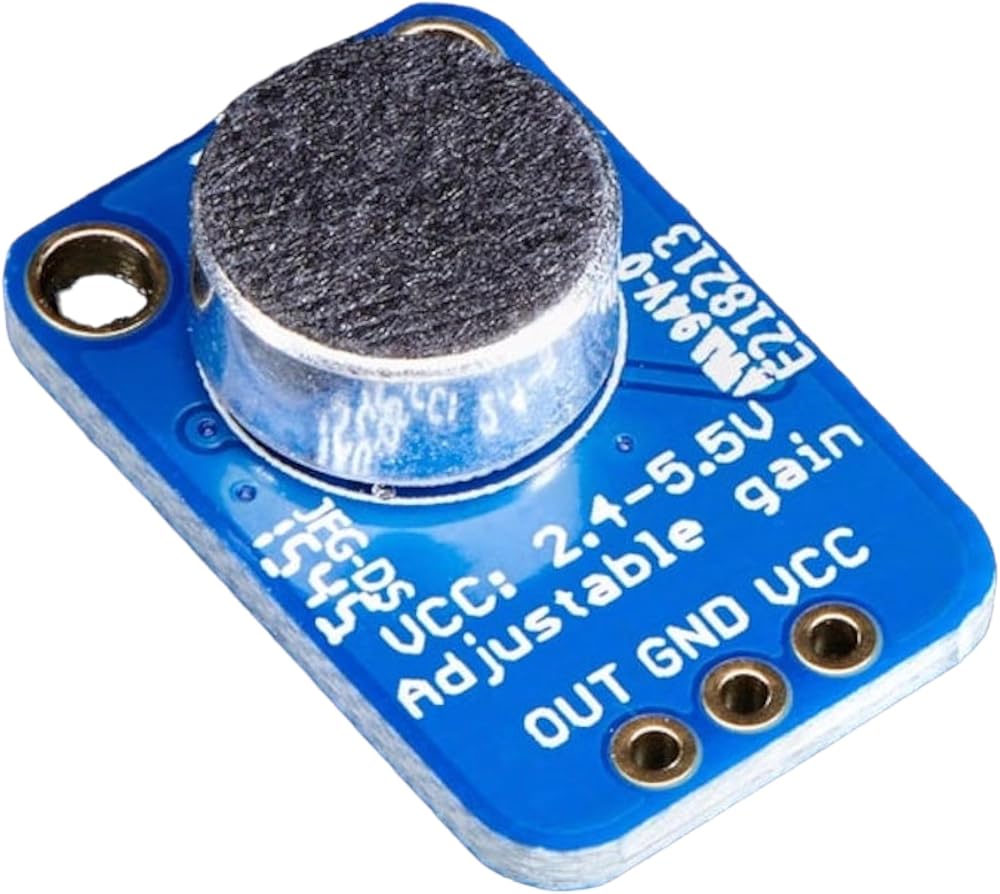

ادافروت تم تجميع مضخم ميكروفون الكتريت مع كسب قابل للتعديل بالكامل ولوحة اختبار تأتي مع ميكروفون كهربائي 20-20 كيلو هرتز ملحوم. للتضخيم، يتم استخدام ماكسيم MAX4466، وهو مضخم صوت مصمم خصيصًا لهذه المهمة الحساسة. يتميز مضخم الصوت برفض ضوضاء ممتاز لإمداد الطاقة، لذلك يبدو مكبر الصوت هذا جيدًا حقًا وليس ضجيجًا أو خشنًا تقريبًا مثل تجربة اختراق مكبرات الصوت الأخرى. وعاء تشذيب صغير على الظهر لضبط الكسب (25x إلى 125x). يُفضل استخدام هذا الاختراق لمشاريع مثل مغيرات الصوت والتسجيل الصوتي وأخذ العينات والمشاريع التفاعلية الصوتية التي تستخدم اف اف تي. في الخلف، يتم تضمين وعاء تشذيب صغير لضبط الكسب. يمكنك ضبط الكسب من 25 مرة إلى 125 مرة. هذا يصل إلى حوالي 200 ميلي في بي (لحجم التحدث العادي على بعد حوالي 6 انش) وهو أمر جيد للتوصيل بشيء يتوقع إدخال "مستوى الخط" دون قص أو ما يصل إلى 1 فولت في بي بي، مثالي للقراءة من وحدة التحكم الدقيقة ADC. الإخراج من قضيب إلى قضيب حتى إذا كانت الأصوات مرتفعة، يمكن أن يصل الإخراج إلى 5 فولت في الدقيقة. الاستخدام بسيط: قم بتوصيل GND بالأرض، VCC إلى 2.4-5 فولت تيار مستمر. للحصول على أفضل أداء، استخدم الإمداد "الأكثر هدوءًا" المتاح (على اردوينو، سيكون هذا مصدر 3.3 فولت). سيخرج شكل الموجة الصوتية من دبوس الإخراج. سيكون للمخرج انحياز تيار مستمر لـ VCC/2، لذلك عندما يكون هادئًا تمامًا، سيكون الجهد الكهربائي ثابتًا في سي سي/2 فولت (يقترن بتيار مستمر). قم بتوصيل دبوس الخارج مباشرة بدبوس ايه دي سي لوحدة التحكم الدقيقة. متوافق مع توجيه الحد من المواد الخطرة.

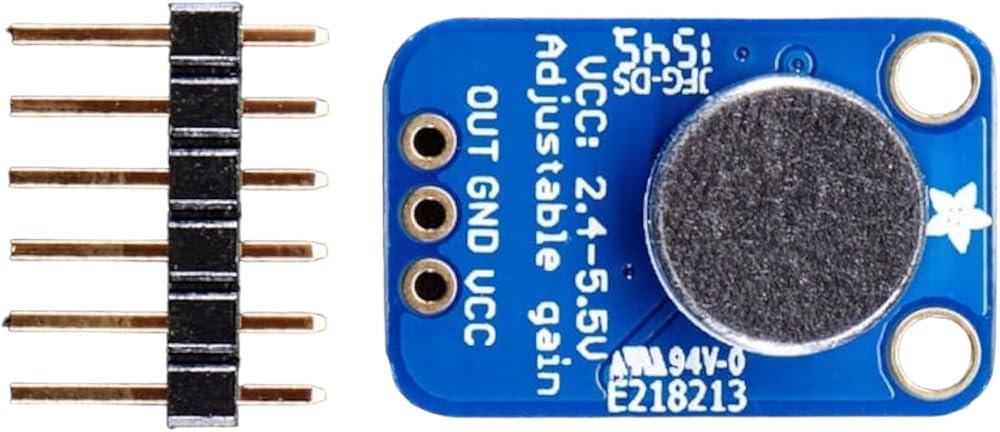

1x Electret Microphone Amplifier
