يقوم محول USB الخاص بنا بترجمة إشارة RS-485 من العدادات إلى إشارة يمكن فهمها بواسطة جهاز الكمبيوتر الخاص بك وبرنامج EKM Dash الخاص بنا. هذا جهاز غير مكلف وسيعمل بشكل جيد إذا كنت تريد قراءة عداداتك محليًا (في الموقع). يمكنك توصيل ما يصل إلى 256 مترًا على 4000 قدم من الأسلاك المزدوجة الملتوية بهذا المحول.
نوصي بمحول USB هذا لجميع العملاء الذين يشترون أيًا من أجهزة قياس Omnimeter v.3 أو v.4 Omnimeters. إنه مفيد حقًا في ضبط إعدادات العدادات (على وجه الخصوص) ولقراءة عداداتك مباشرة. نوصي به بشكل خاص لمستخدمي نظام EKM Push الذين لا يمكنهم بعد ضبط إعدادات جهاز القياس.

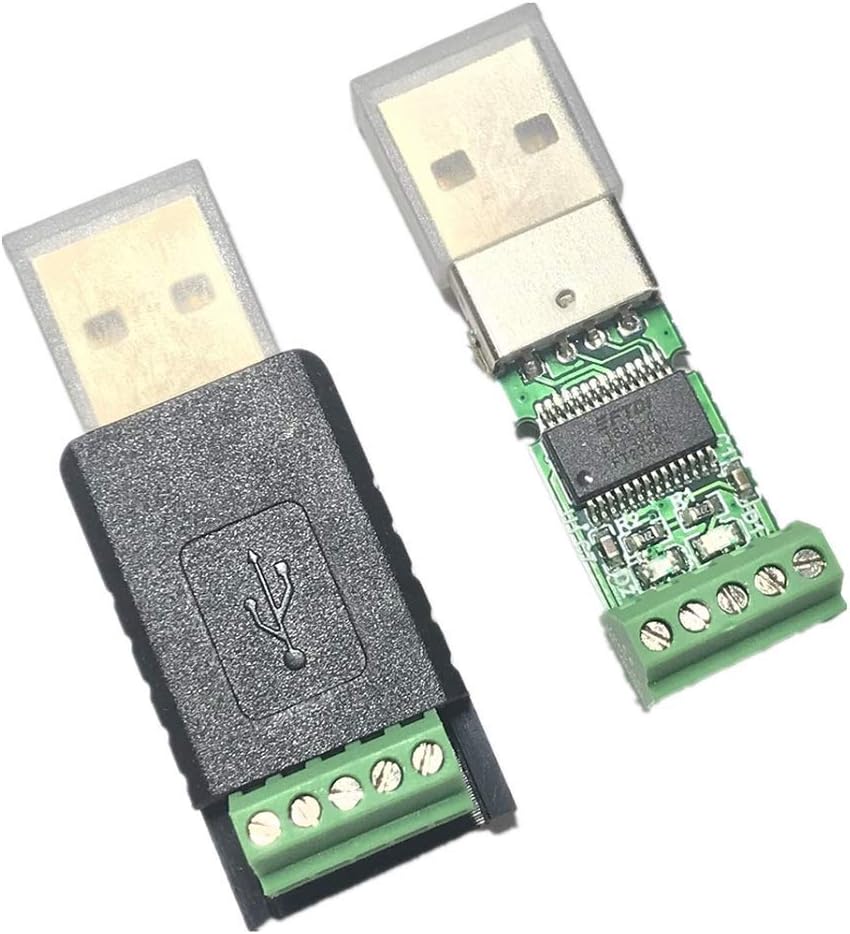

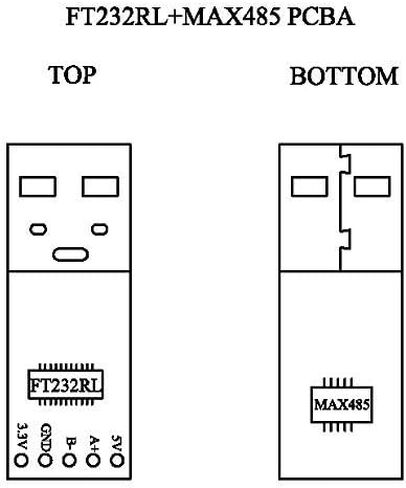

يستخدم هذا المحول شريحة مصنوعة بواسطة FTDI، وهي أكثر قوة وموثوقية وأسهل في الاستخدام من الرقائق المنافسة. الكتل الطرفية صغيرة جدًا، لذلك قمنا بتضمين مفك براغي صغير مع كل محول USB حتى يمكن فتحها وإغلاقها بسهولة أكبر.

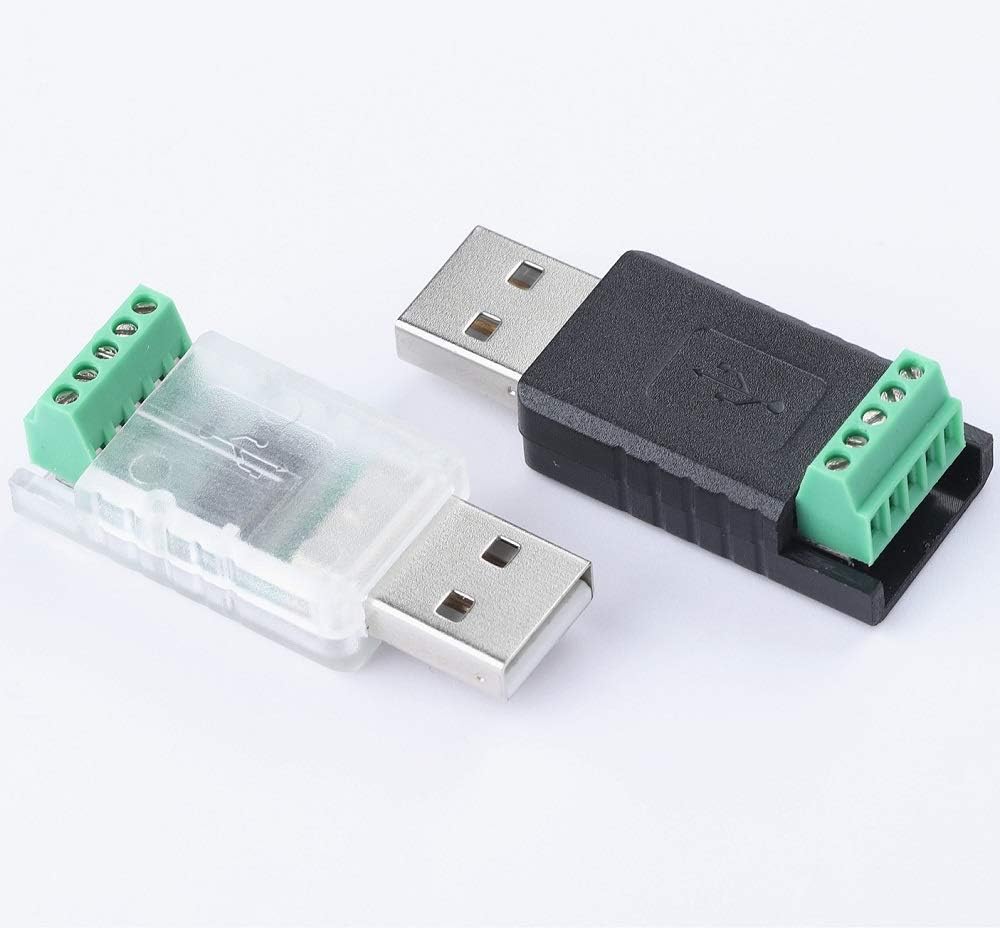

يحتوي هذا الطراز الجديد من محول USB على علبة شفافة تسمح له بإظهار مؤشر مرئي لقراءات العداد الناجحة. ويظهر ذلك بمصباح LED الوامض باللون الأحمر، الذي يومض عند إجراء القراءات الناجحة.
من أجل استخدام هذا المحول، يرجى تنزيل وتثبيت برنامج تشغيل USB. يعمل مع معظم أنظمة التشغيل الحديثة (Mac OSX، Windows، Linux).

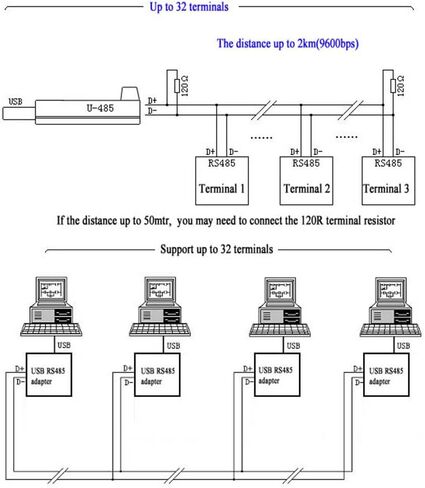

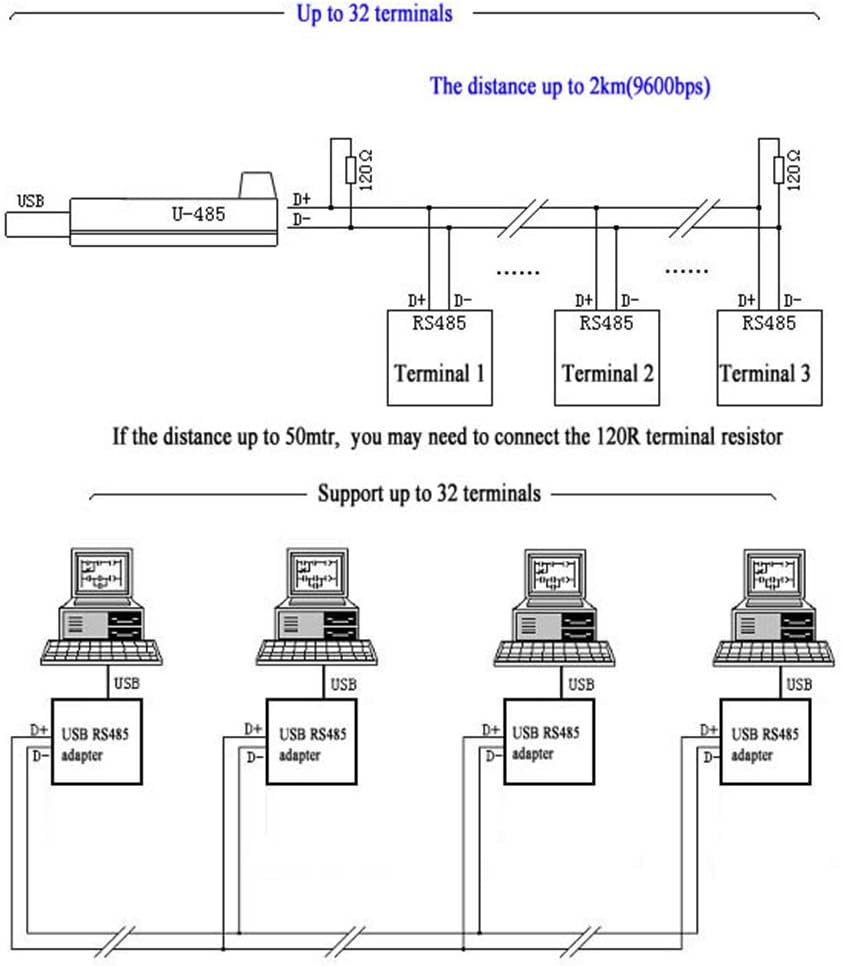

تحقق من مخطط الاتصال الذي يوضح محول USB المتصل بما يصل إلى 256 مترًا.
يعمل مع جميع أجهزة القياس الذكية RS-485 الخاصة بنا، بما في ذلك الإصدار 3 من أجهزة القياس Omnimeter والإصدار 4 من مقياس Omnimeter Pulse.

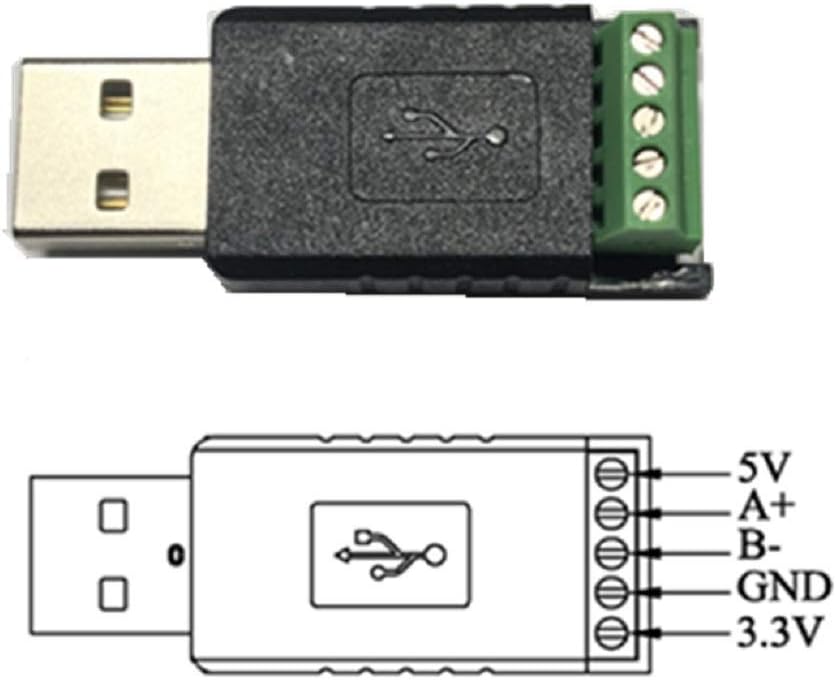

من السهل جدًا توصيلها وتوصيلها (يتطلب مفك براغي صغير برأس مسطح 2 مم). تأكد من تثبيت برامج تشغيل FTDI USB. قم بتوصيل سلك زوج ملتوي من A+ على محول USB إلى "RS-485 A" على مسافة تصل إلى 256 EKM، وقم بتوصيل B- إلى "RS485 B" على نفس العدادات.
