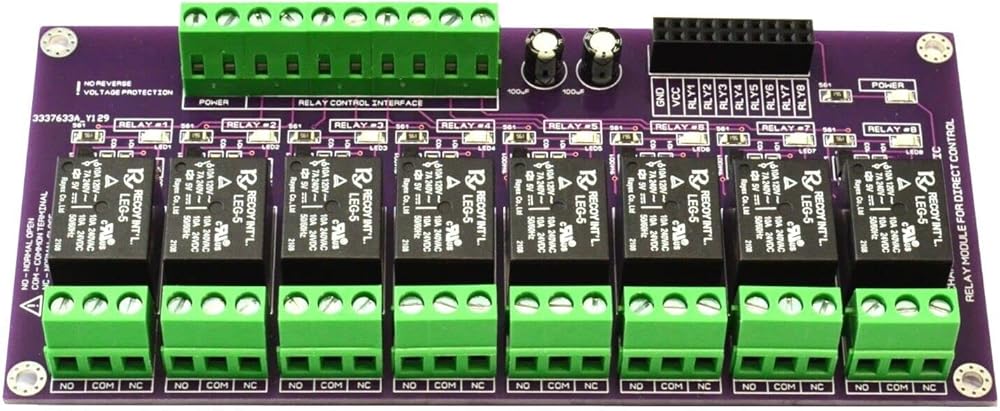

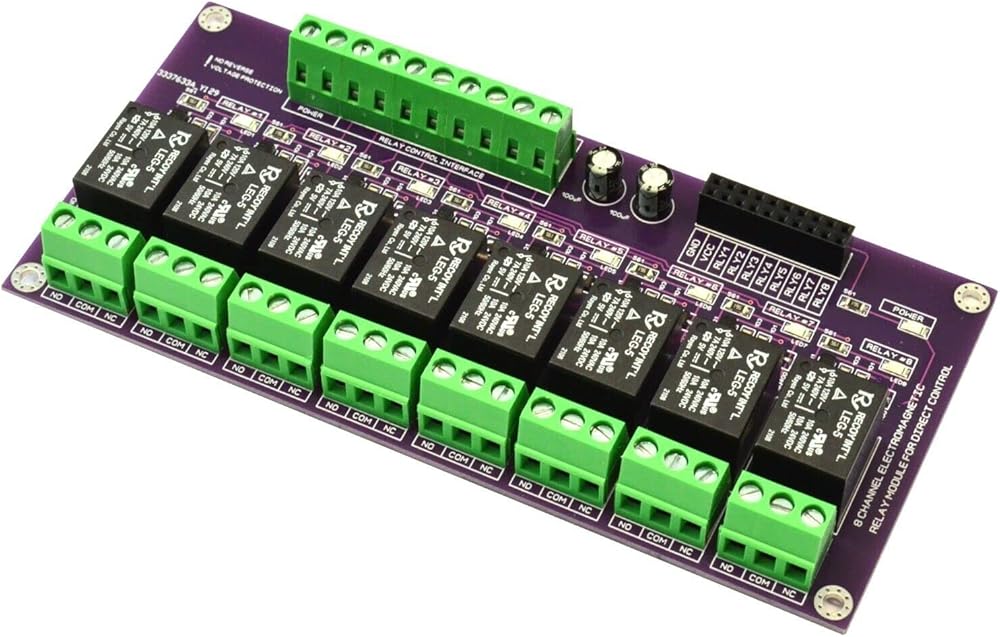

إنها لوحة واجهة مرحل ذات 8 قنوات، والتي يمكن التحكم فيها مباشرة من خلال مجموعة واسعة من وحدات التحكم الدقيقة مثل Arduino، وAVR، وPIC، وARM، وPLC، وما إلى ذلك.

كما أنها قادرة على التحكم في الأجهزة المختلفة والمعدات الأخرى ذات التيار الكبير.

أقصى اتصال لإخراج التتابع هو AC240V 10A و DC30V 10A.

الزناد على مستوى عال

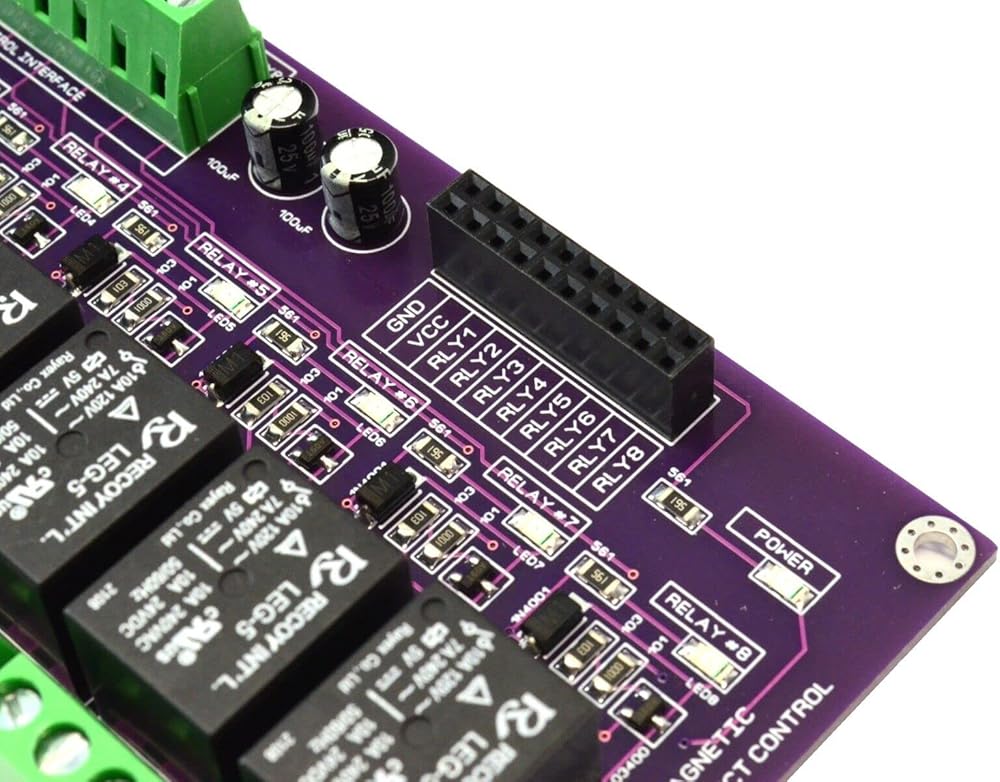

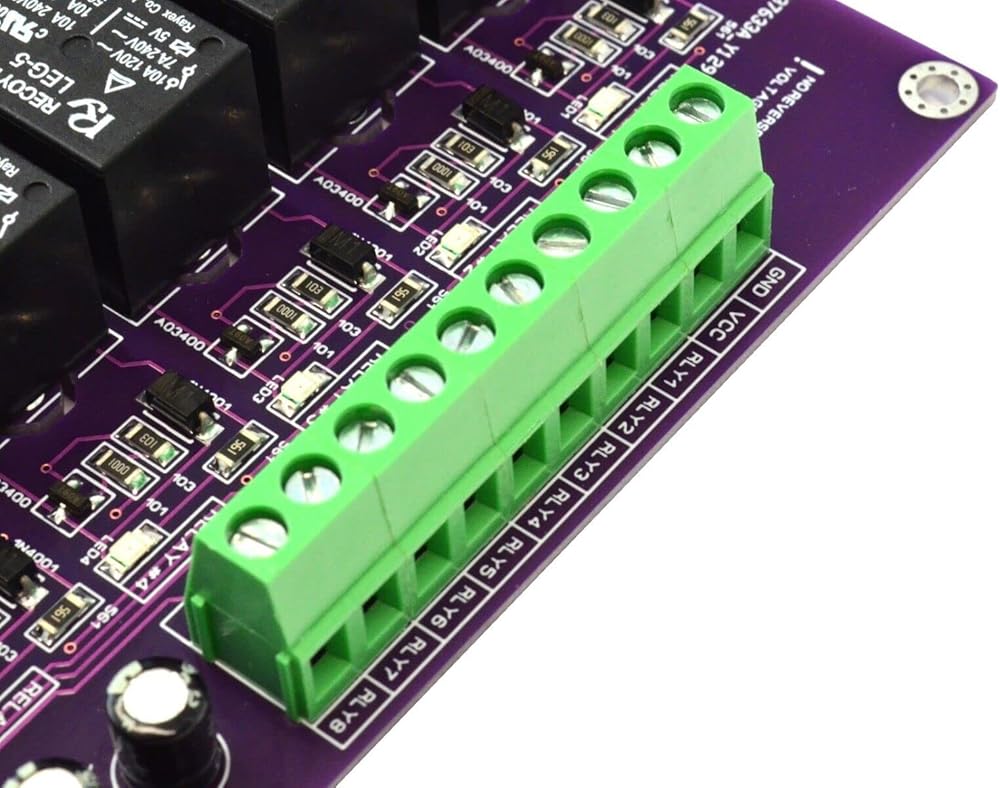

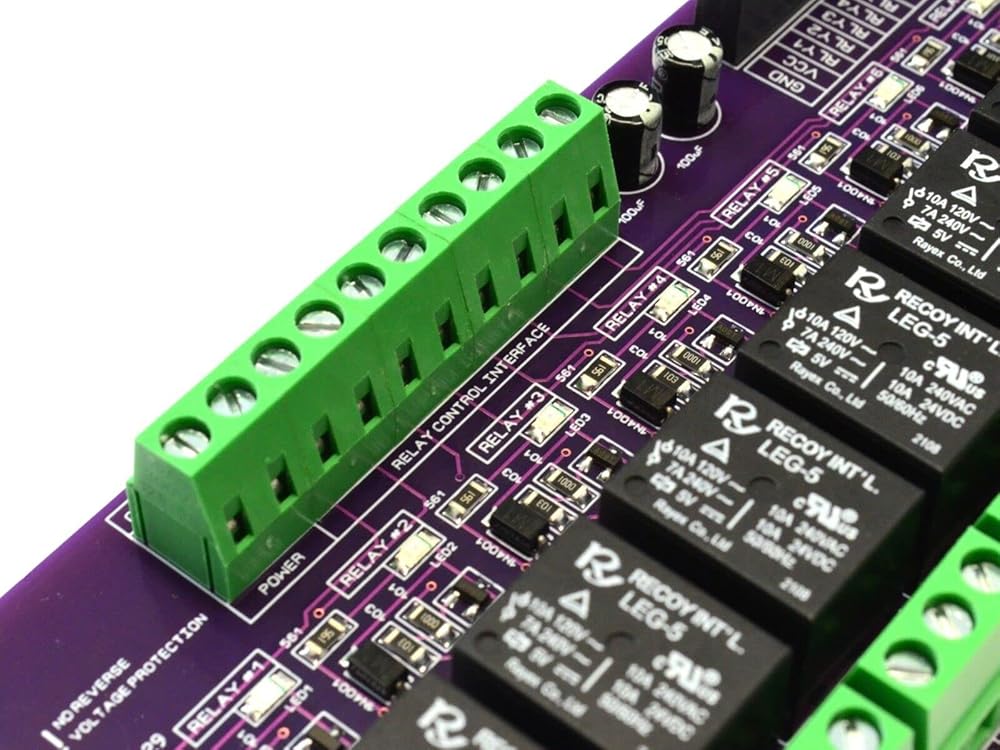

يمكن توصيل الواجهة القياسية مباشرة بوحدات التحكم الدقيقة.

أضواء مؤشر حالة العمل تساعد على الاستخدام الآمن.

يستخدم على نطاق واسع لجميع أجهزة التحكم MCU، والقطاع الصناعي، والتحكم PLC، والتحكم في المنزل الذكي.

مواصفات الجهاز :

تأتي اللوحة مجمعة بالكامل!

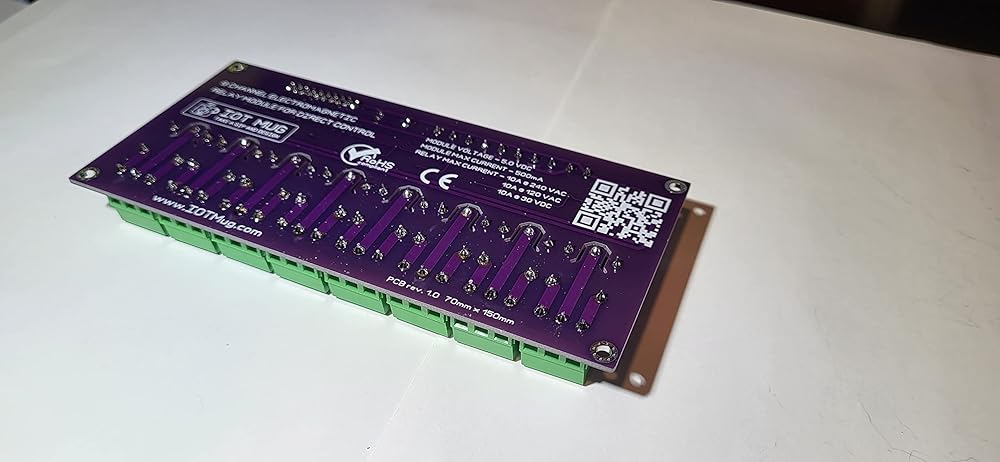

أبعاد لوحة PCB 70 مم × 150 مم

متوافق مع حامل البلاستيك السكك الحديدية DIN

تشغيل اللوحة بجهد تيار مستمر – 3.3 فولت و5.0 فولت

الحد الأقصى للتيار عند 5.0 فولت - 500 مللي أمبير

الحد الأقصى للتيار لكل مرحل – 5A...10A @ الفولتية المختلفة

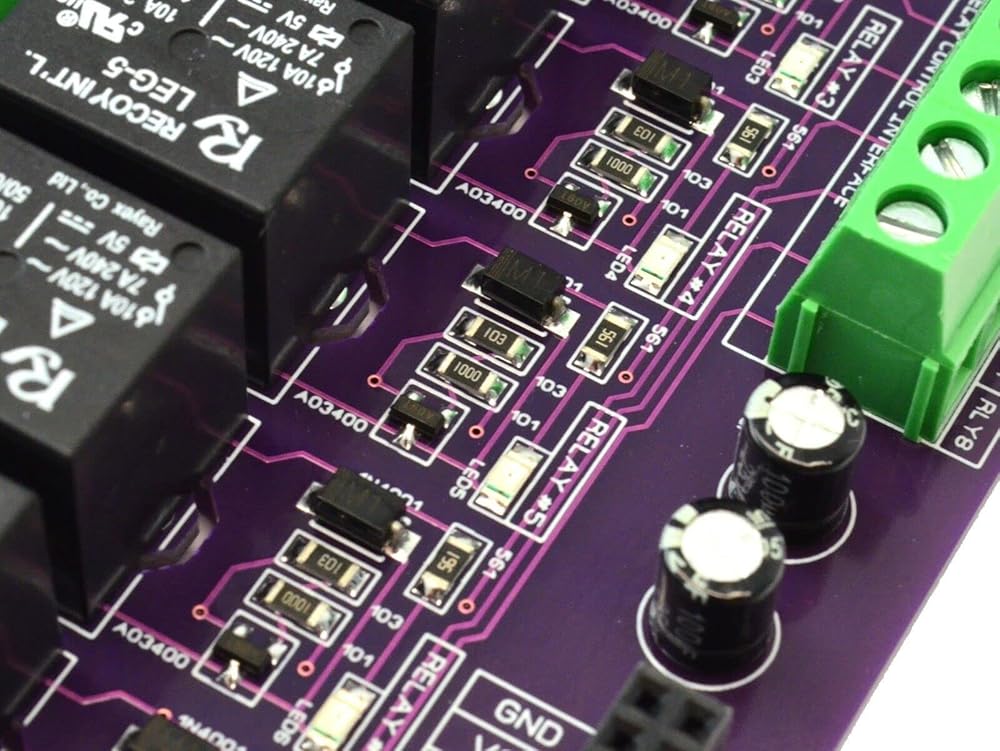

مؤشرات LED لكل قناة ترحيل كهرومغناطيسية

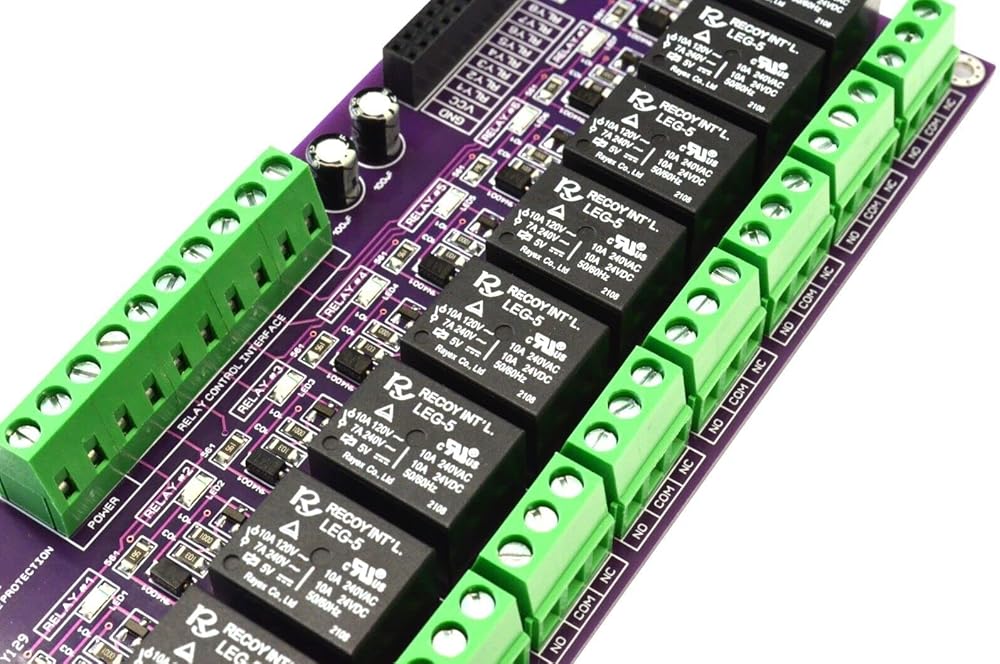

المرحلات مع جهات اتصال تبديل SPDT: مفتوحة عادة، مشتركة، مغلقة عادة

تتابع مقاومة الاتصال 100 ملي أوم كحد أقصى. ( القيمة البدائية )

مقاومة عزل التتابع 100 موهم دقيقة. (تيار مستمر 500 فولت)

وقت تشغيل التتابع 8 مللي ثانية كحد أقصى

وقت تحرير التتابع 5 مللي ثانية كحد أقصى

قوة عازلة التتابع 750 فولت تيار متردد، 50/60 هرتز بين الاتصال

قوة عازلة للمرحل 1500 فولت تيار متردد، 50/60 هرتز بين جميع العناصر

تتابع الحياة الميكانيكية المتوقعة - 10،000،000 عملية دقيقة.

تتابع الحياة الكهربائية المتوقعة - 100000 عملية دقيقة. عند الحمل المقنن

نطاق درجة حرارة العمل - 25 درجة مئوية ~ + 80 درجة مئوية
