التطبيقات

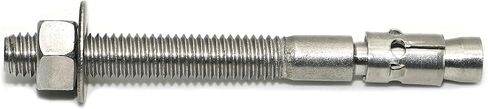

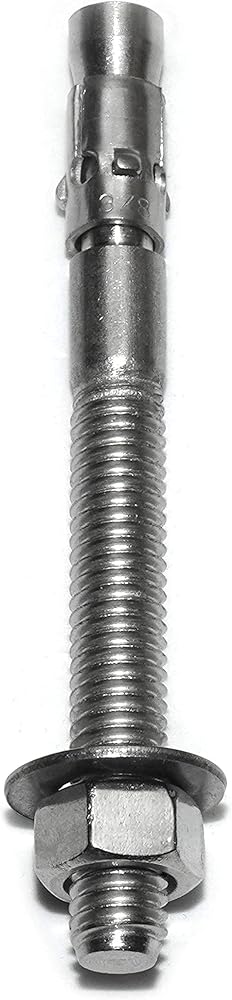

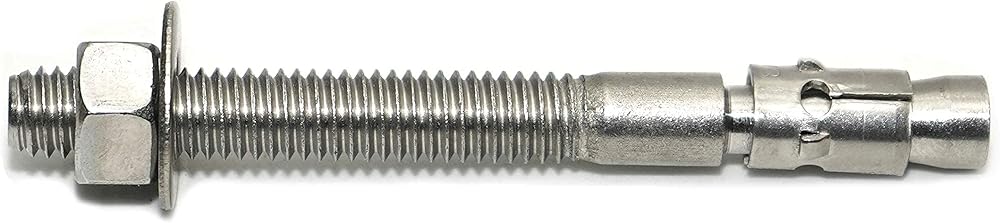

المرساة مصنوعة من الستانلس ستيل 304. تم تصميم هذه المرساة للاستخدام في الخرسانة فقط، ولا ينبغي استخدامها أبدًا في مواد البناء أو الطوب.
البيئة
تم تصميم المرساة للاستخدام في البيئة الرطبة.
قطر الفتحة/قطر اللقم
تتطلب المرساة ثقب 3/8 انش ليتم حفرها في المادة الأساسية (الخرسانة فقط). يجب حفر الفتحة بلقم برأس كربيد يلبي معايير المعهد الأمريكي للمعايير الوطنية للمهندسين المعماريين واستخدامه في مثقاب المطرقة.
قطر المرساة
قطر المرساة 3/8 انش.
مرساة الطول
طول المرساة 3-3/4 انش
طول الخيط
يبلغ طول الخيوط الموجودة على المرساة 2-1/4 انش.
الحد الأدنى للتضمين
الحد الأدنى لتضمين المرساة في الخرسانة هو 1-1/2 انش. لذلك، يجب تركيب المرساة بحيث يتم دمج ما لا يقل عن 1-1/2 انش من المرساة في الخرسانة.
الحد الأقصى لسمك التركيب
الحد الأقصى لسمك التثبيت أو الحد الأقصى لسمك المادة التي يتم تثبيتها من أجل المرساة هو 1-7/8 انش. سيضمن ذلك تلبية الحد الأدنى من التضمين 1-1/2 انش.
قطر فتحة التثبيت
يجب أن تكون الفتحة الموجودة في التركيب أو المادة التي يتم تثبيتها أكبر من القطر المحدد للمرساة. تتطلب المرساة بقطر 3/8 انش أن تكون الفتحة الموجودة في التثبيت 1/2 انش.
قيمة عزم الدوران
ليتم ضبطه بشكل صحيح في الخرسانة، يجب أن يكون عزم دوران المرساة إلى ما بين 25 - 30 قدم/رطل.
التباعد بين المراسي
يجب أن تكون كل مرساة مسافة لا تقل عن 3-3/4 انش عن بعضها البعض عند قياسها من المركز إلى المركز.
مسافة الحافة
من المهم جدًا عدم تركيب المرساة على مسافة أقرب من 1-7/8 انش من الحافة غير المدعومة للخرسانة.
