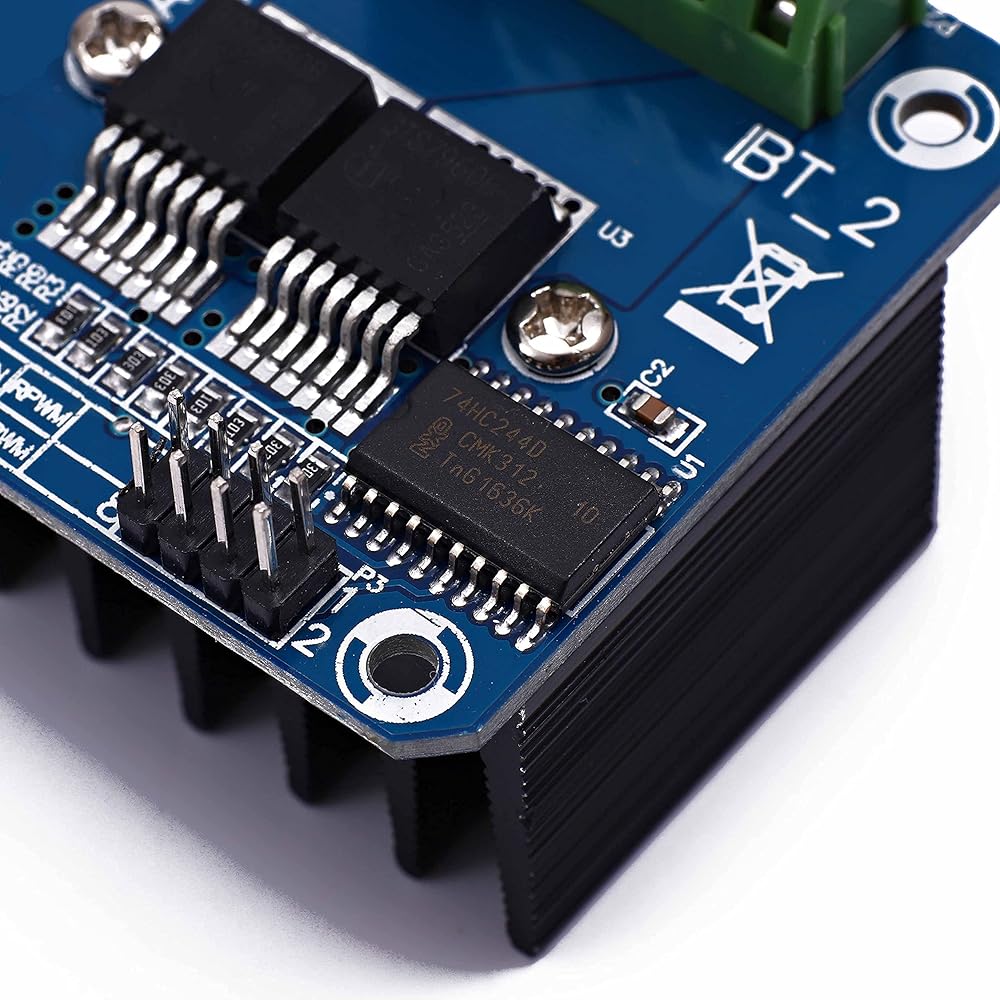

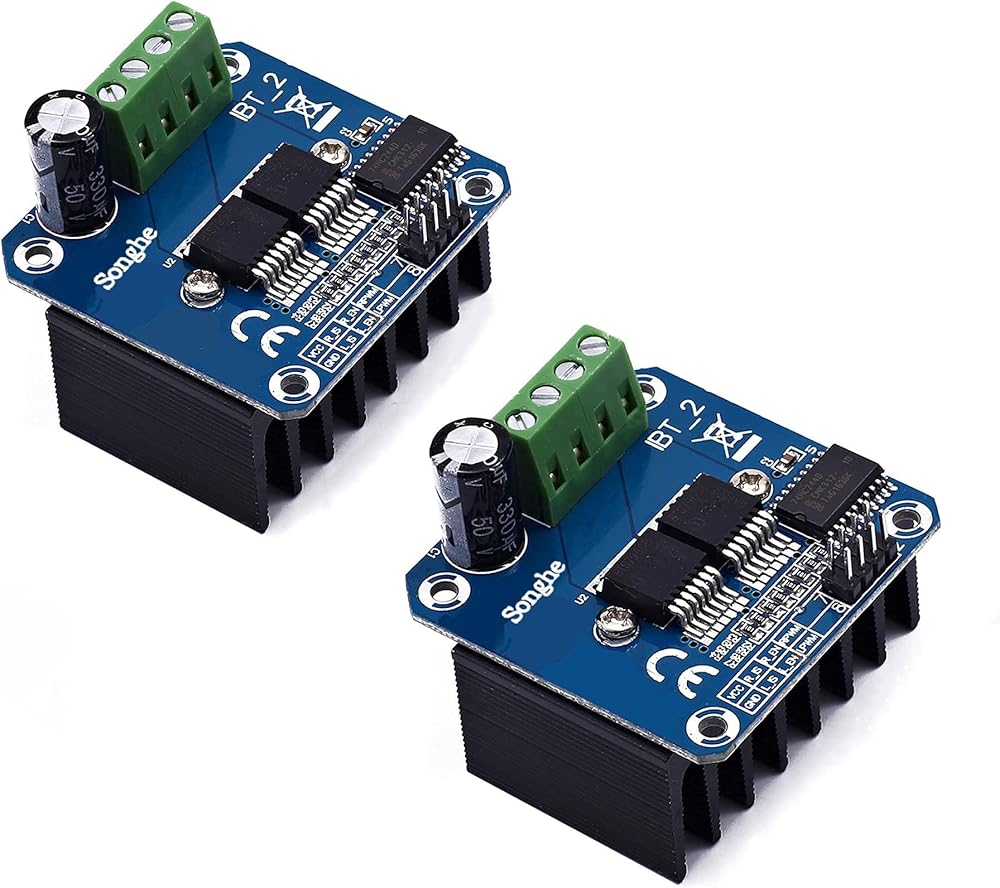

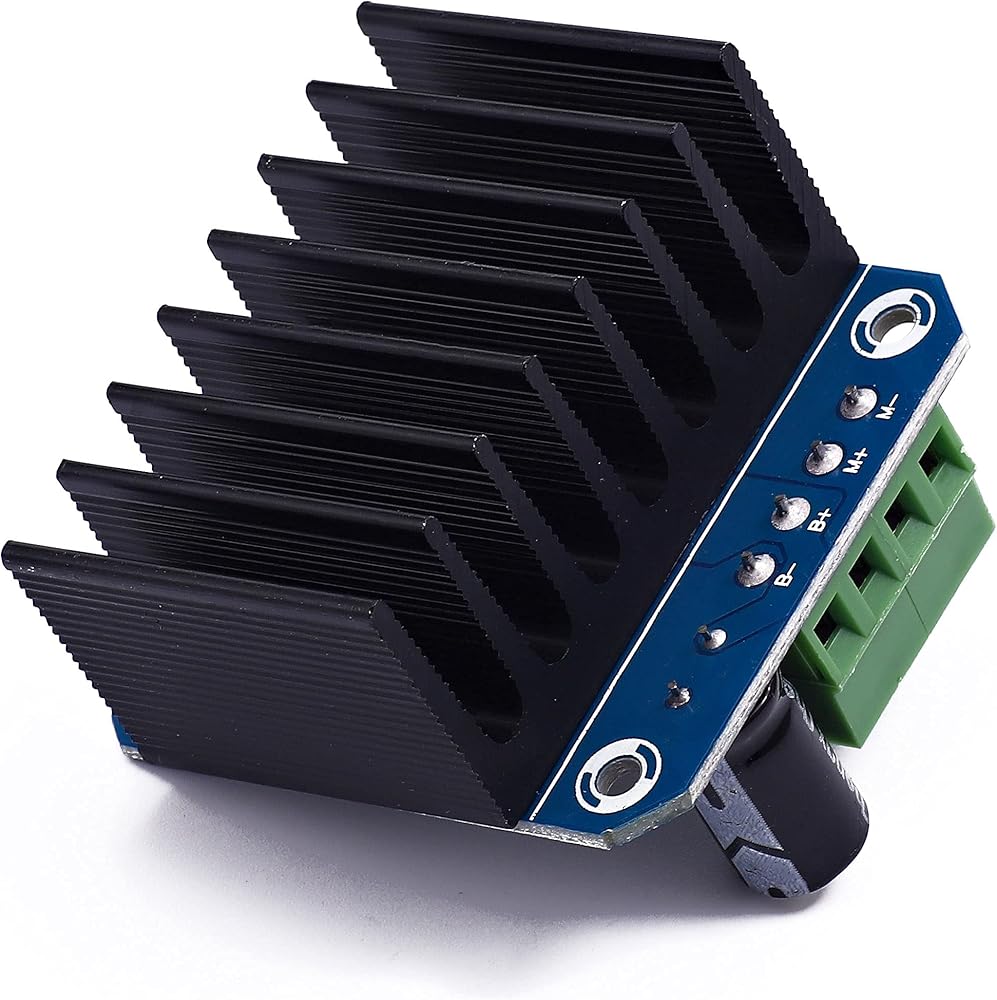

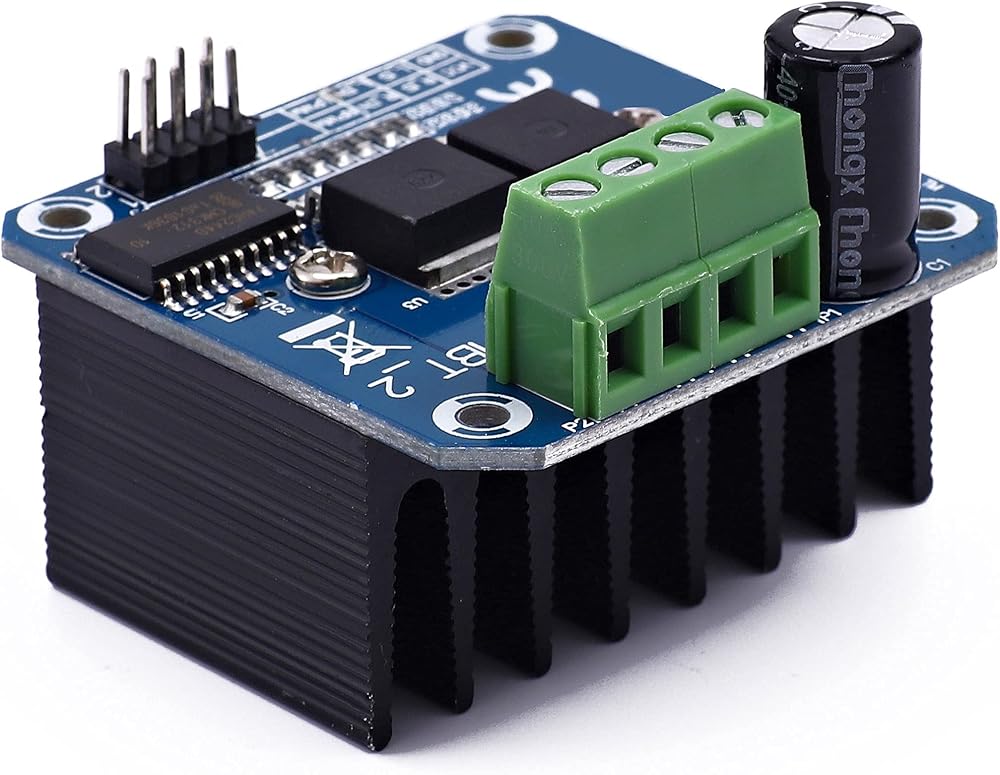

بما أن رأس الدبوس مكسور بسهولة، فقد أضفنا رغوة إلى رأس الدبوس BTS7960B H bridge 43A محرك عالي القوة نظرة عامة: يستخدم هذا المحرك رقائق Infineon BTS7960 التي تتكون من محرك عالي الطاقة وحدة سائق Hbridge كامل مع حماية حرارية من التيار الزائد. دائرة سائق مزدوجة BTS7960 H Bridge مع محرك قوي وفرامل تعمل على عزل وحدة التحكم الدقيقة والسائق المحرك! مزايا 43A تيار عالي 43A تيار مزدوج BTS7960 كبير (43 أمبير) تيار عالي؛ عزل 5 فولت مع MCU، ويحمي بشكل فعال MCU؛ مؤشر الطاقة 5 فولت على اللوحة، مؤشر الجهد لنهاية خرج المحرك ؛ يمكن لحام الحوض الحرارة؛ فقط تحتاج أربعة خطوط من MCU إلى وحدة السائق (GND. 5 فولت. PWM1. PWM2)؛ رقاقة عزل 5 فولت إمدادات الطاقة (يمكن مشاركتها مع MCU 5 فولت)؛ الحجم: 4 * 5 * 0.2 بوصة؛ قادر على عكس المحرك إلى الأمام، وتردد إدخال PWM يصل إلى 25 كيلو هرتز، واثنين من تدفق الحرارة يمر من خلال خرج إشارة الخطأ، رقاقة معزولة 5 فولت (يمكن مشاركتها مع MCU 5V)، ويمكن أيضًا استخدام اللوحة إمدادات 5 فولت؛ جهد التوريد 5.5 فولت إلى 27 فولت؛
