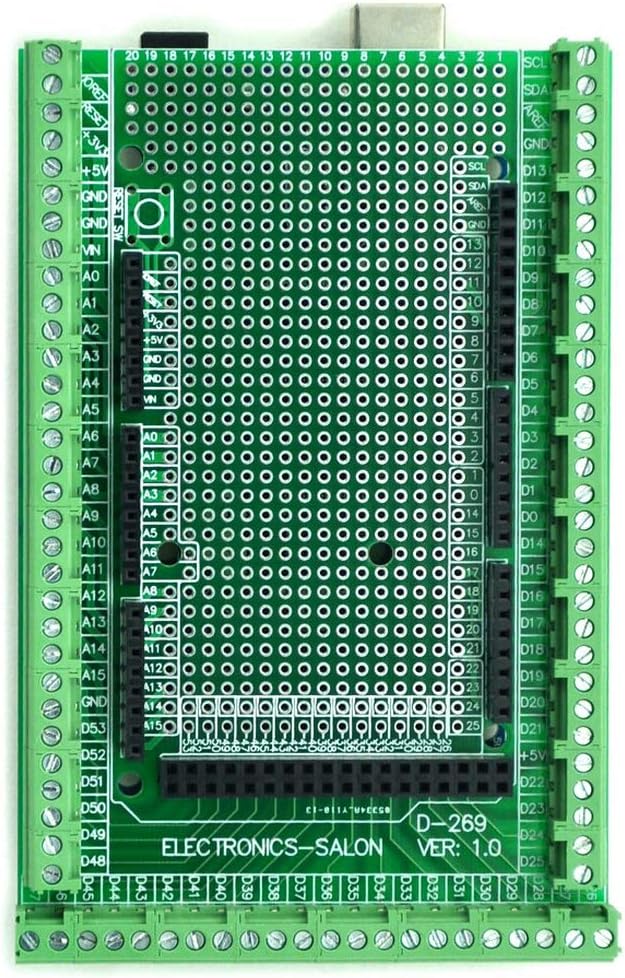

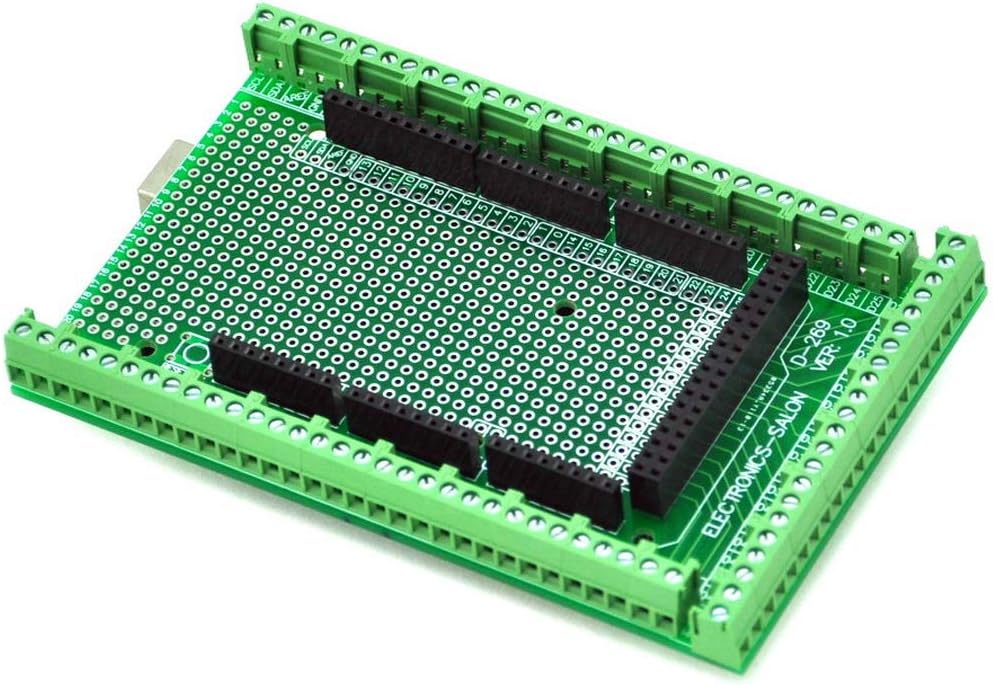

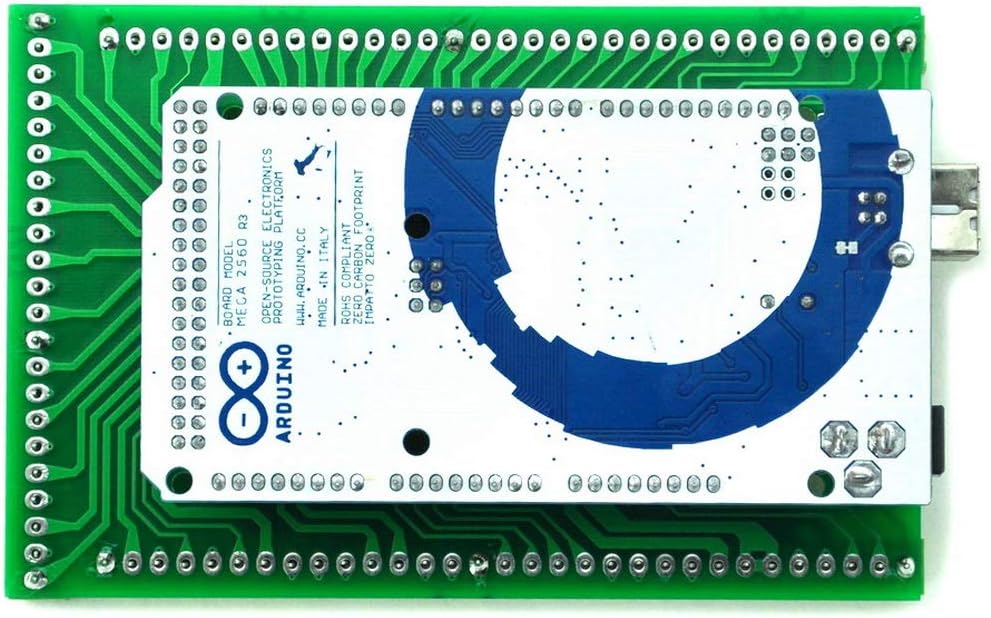

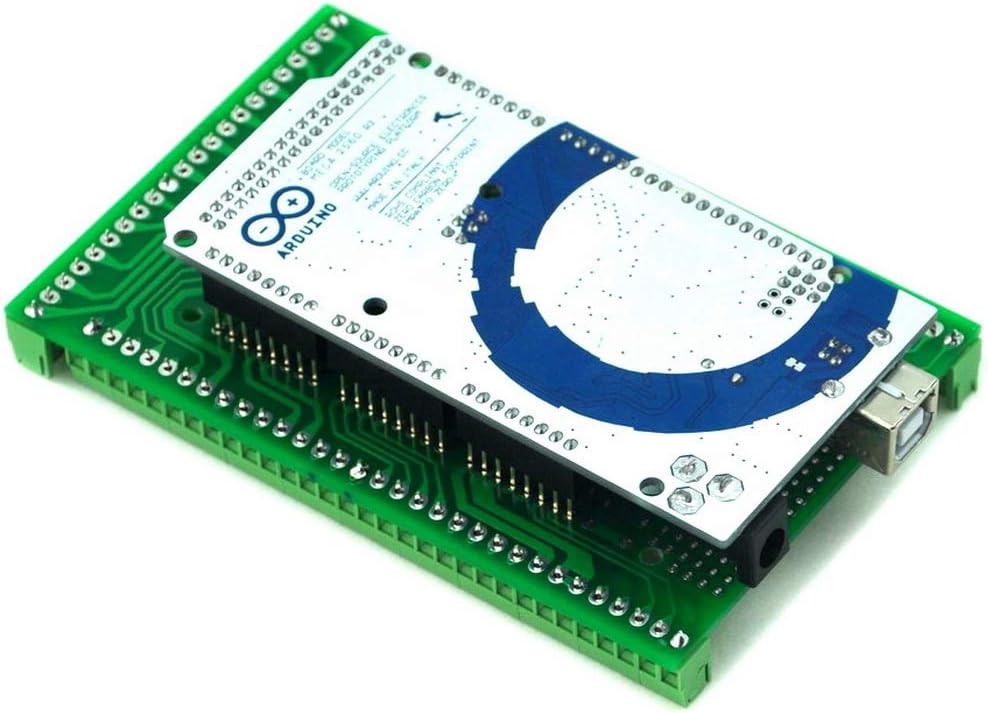

مجموعة لوحة درع برغي/كتلة طرفية للنموذج الأولي لاردوينو MEGA-2560 R3.

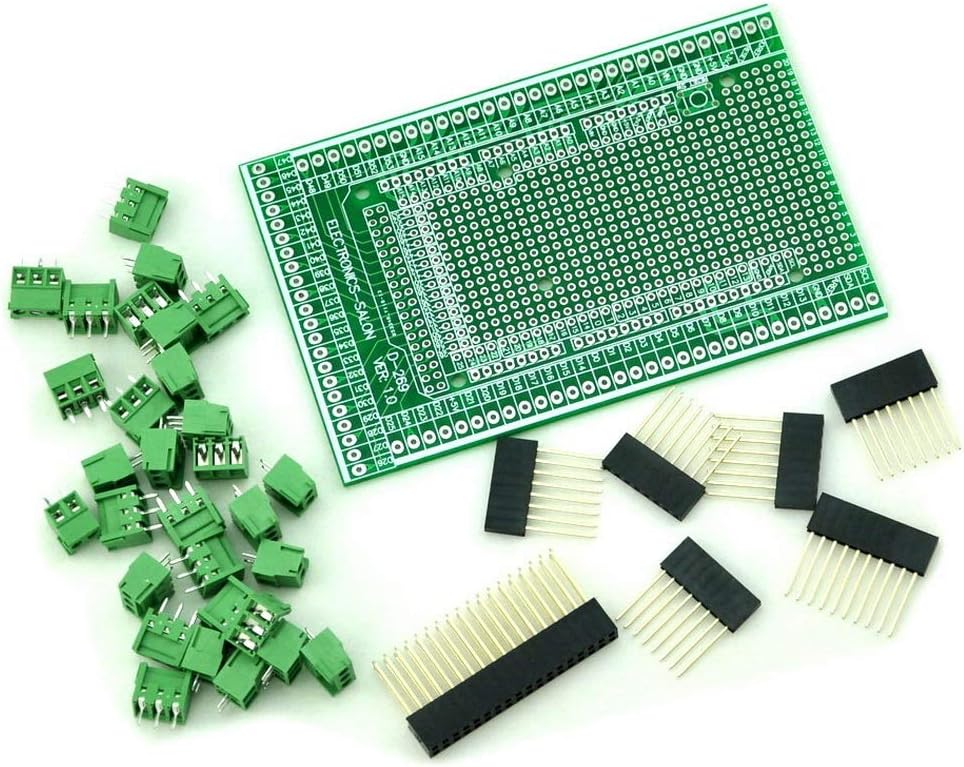

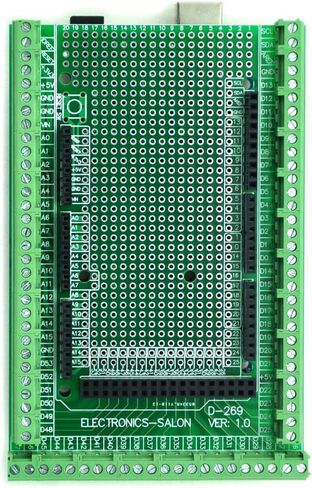

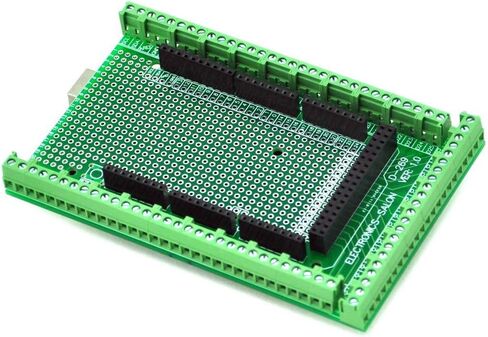

تشتمل المجموعة على نموذج أولي للوحة الدوائر المطبوعة ومكعبات طرفية ومقابس رأس أنثوية.
طرق تركيب متنوعة غير مجمعة، يمكنك استخدام مرن.

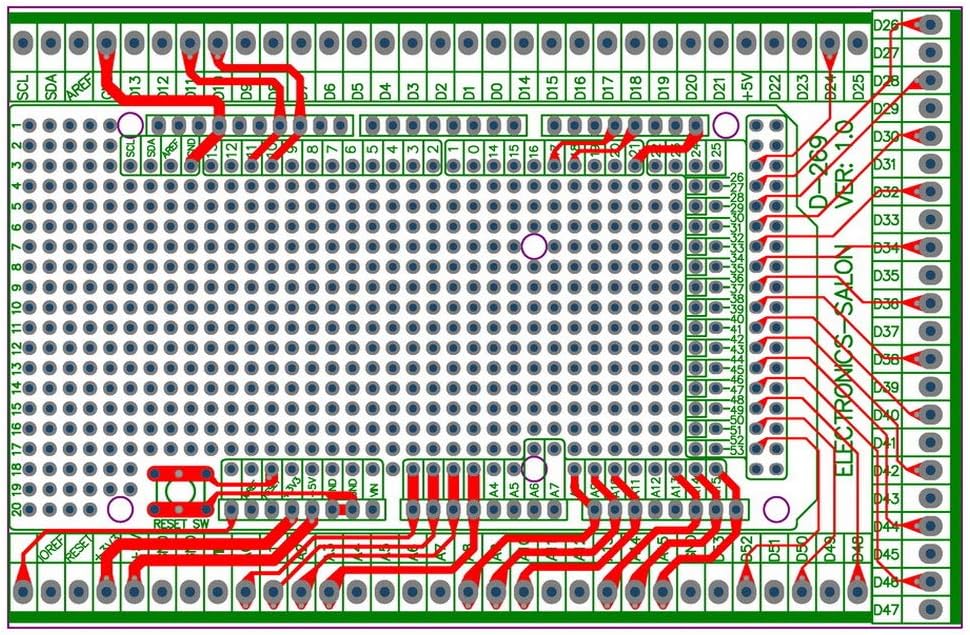

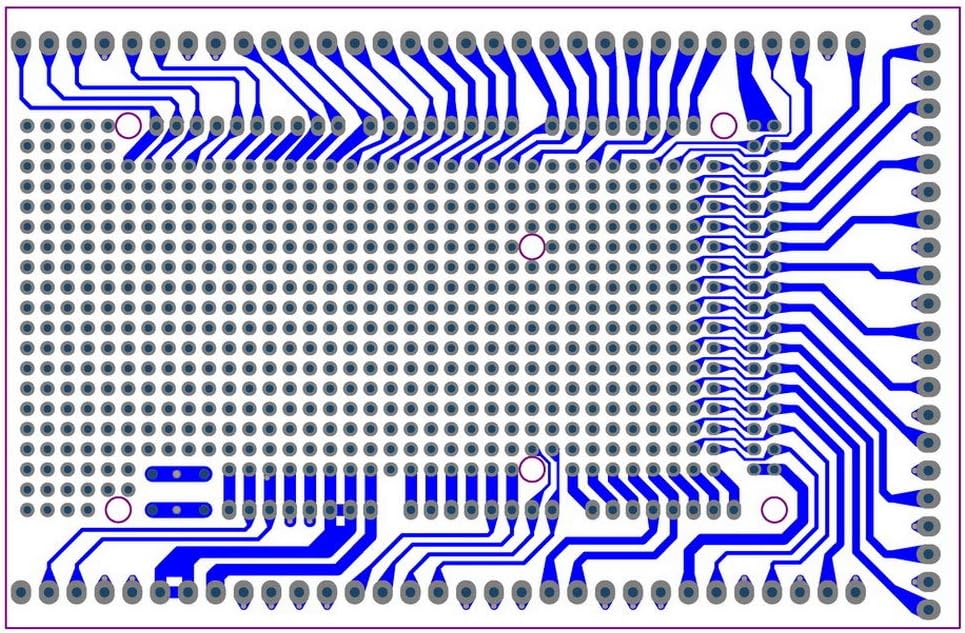

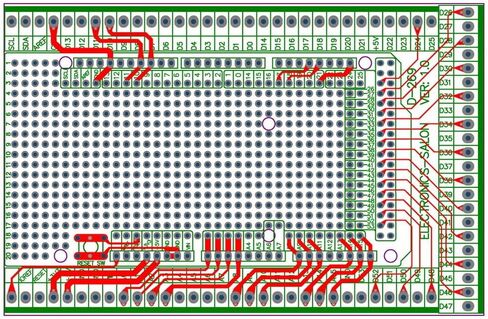

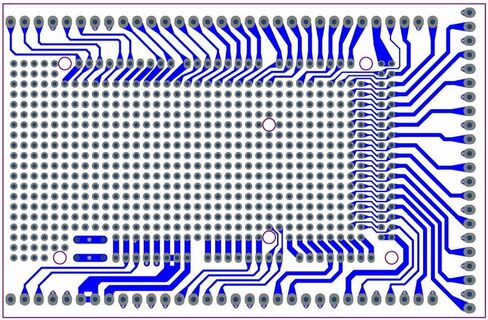

لوحة الكترونية مطبوعة:
لوحة الكترونية مطبوعة من الألياف الزجاجية FR-4، طبقات نحاسية مزدوجة، مقاس 120 ملم × 78 ملم.
شبكة الوسادات / الملعب 2.54 ملم / 0.1 انش، قطر الفتحة 0.8 ملم.
مساحة الكتلة الطرفية 3.5 ملم / 0.138 انش، قطر الفتحة 1.2 ملم.

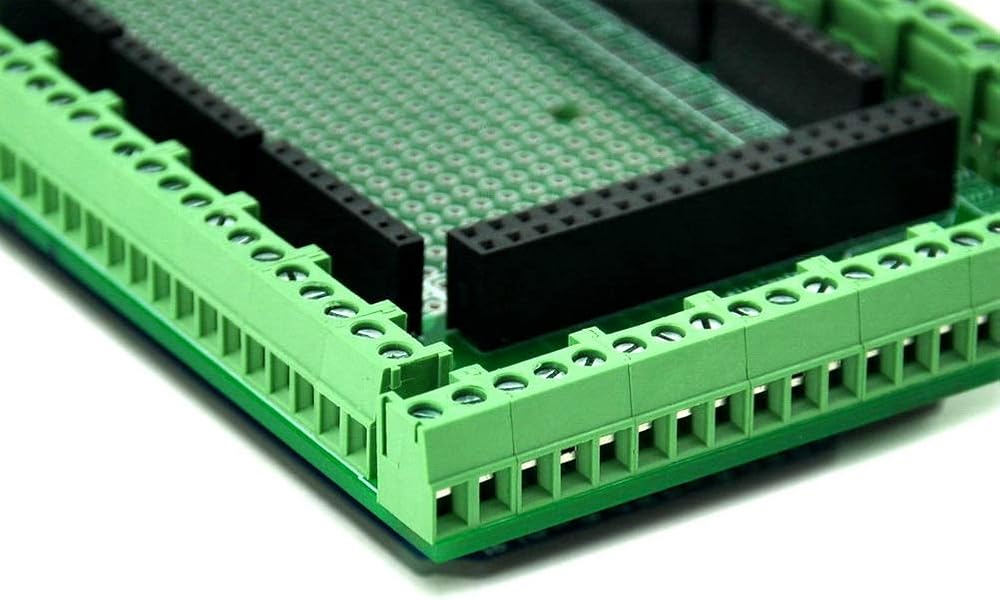

الكتلة الطرفية:
وحدات طرفية صغيرة 3.5 ملم / 0.138 انش، إجمالي 84 دبوس (3 أقطاب × 24 قطعة، قطبين × 6 قطع).
نطاق السلك 26 ~ 16 ايه دبليو جي، طول الشريط 5 ملم، براغي ستيل ام 2، رأس دبوس ونحاس للقفص.
مقبس رأس أنثى:
المسافة 0.1 انش/2.54 ملم، طول الدبوس 15 ملم / 0.59 انش
صف واحد 10 دبابيس × 1 قطعة، صف فردي 8 دبابيس × 5 قطع، صف مزدوج 18 دبوس × 1 قطعة.
ملاحظة: المنتج لا يشمل وحدة اردوينو اونو.

إذا كنت ترغب في شراء موصلات المقبس الطويلة هذه، يمكنك زيارة متجري.
