معامل:

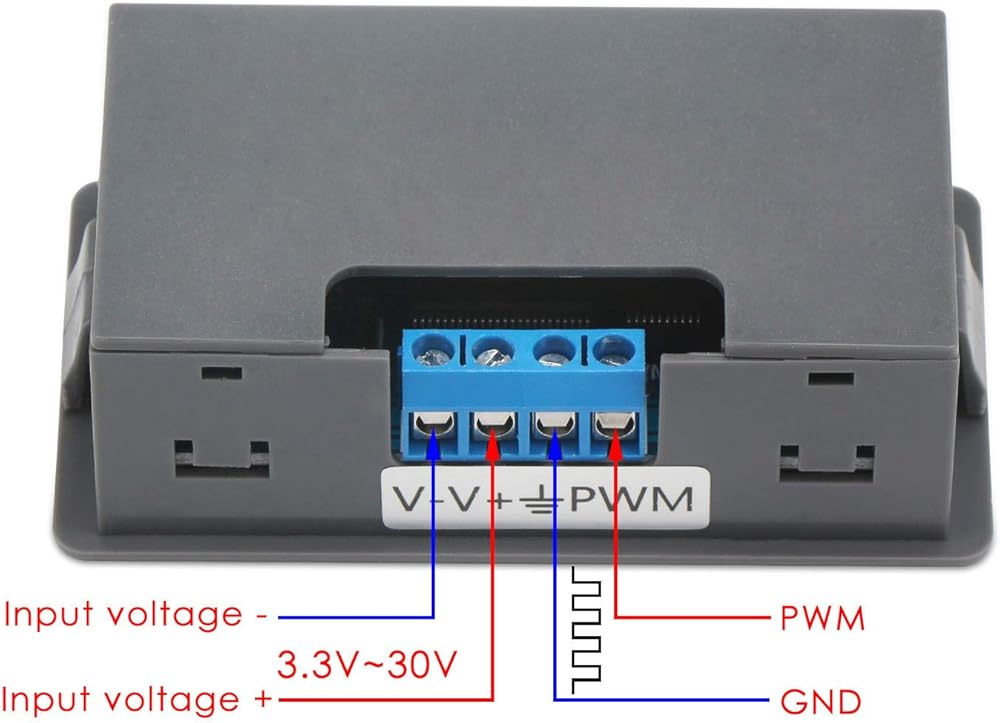

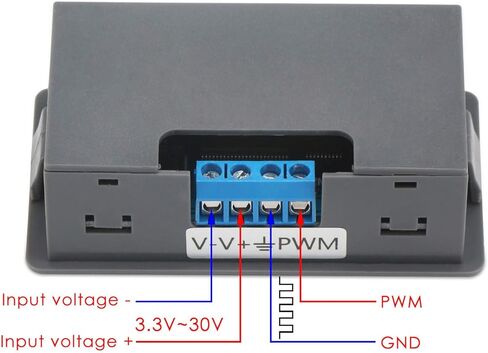

1. جهد العمل: تيار مستمر 3.3 فولت ~ 30 فولت
2. نطاق التردد: 1 هرتز ~ 150 كيلو هرتز (مقسم إلى 4 نطاقات)؛
3. دقة التردد: 2% من كل نطاق؛
4. سعة تحميل الإشارة: تيار الإخراج حوالي 5-30mA؛
5. سعة الإخراج: سعة PWM تساوي قيمة جهد الإدخال
6. نطاق درجة حرارة البيئة: -20~+70 درجة مئوية
7. نطاق دورة العمل: 0-100%.

طلب:
1. كمولد إشارة موجة مربعة للتطوير التجريبي.
2. كمولد إشارة موجة مربعة لسائق السيارات.
3. كمولد نبض قابل للتعديل لـ MCU.
4. كمولد نبض، دوائر التحكم ذات الصلة (تعتيم PWM، تنظيم السرعة).

معلمات الإعداد:

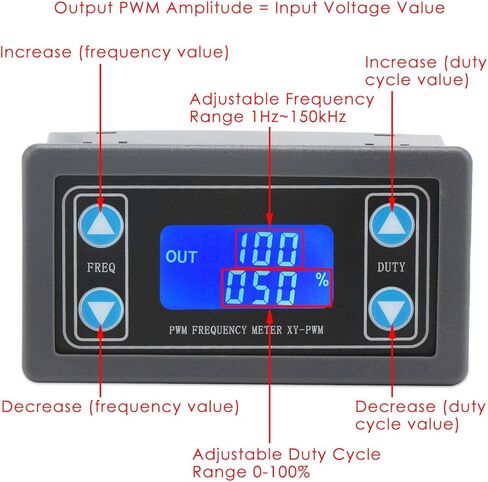

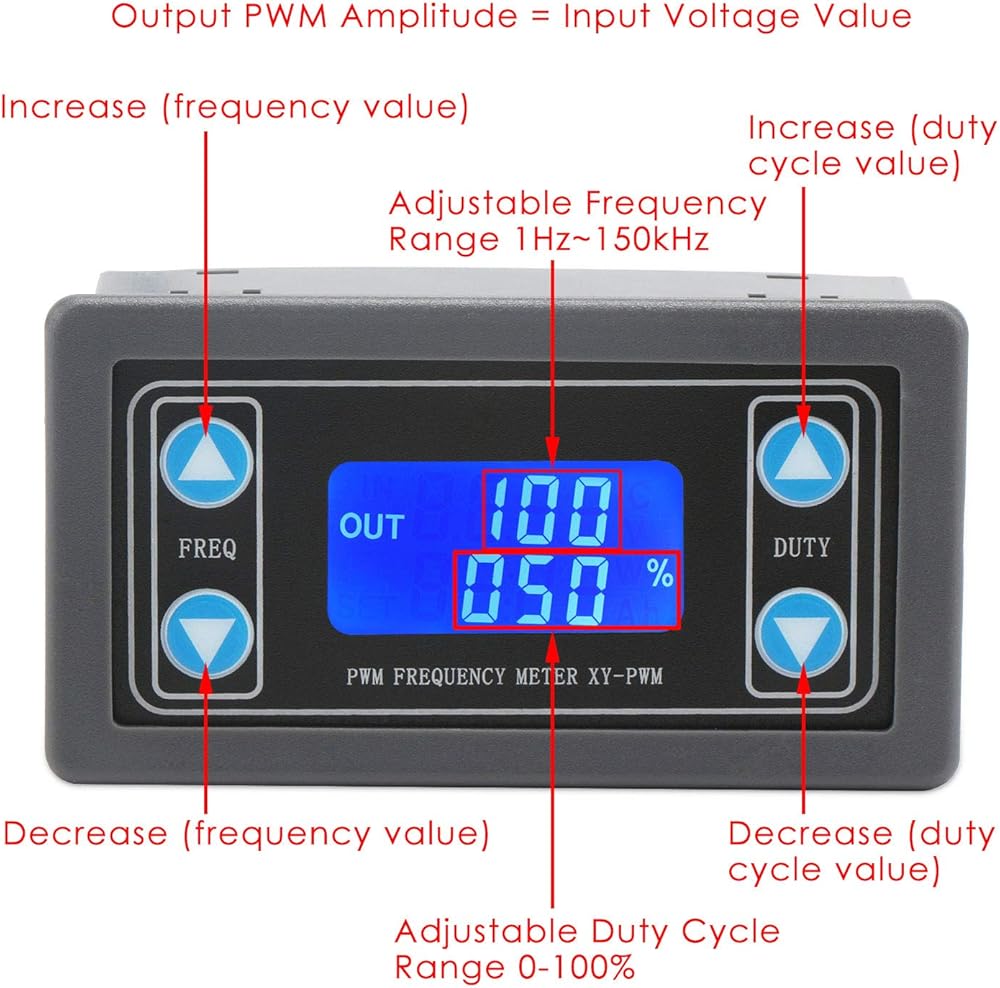

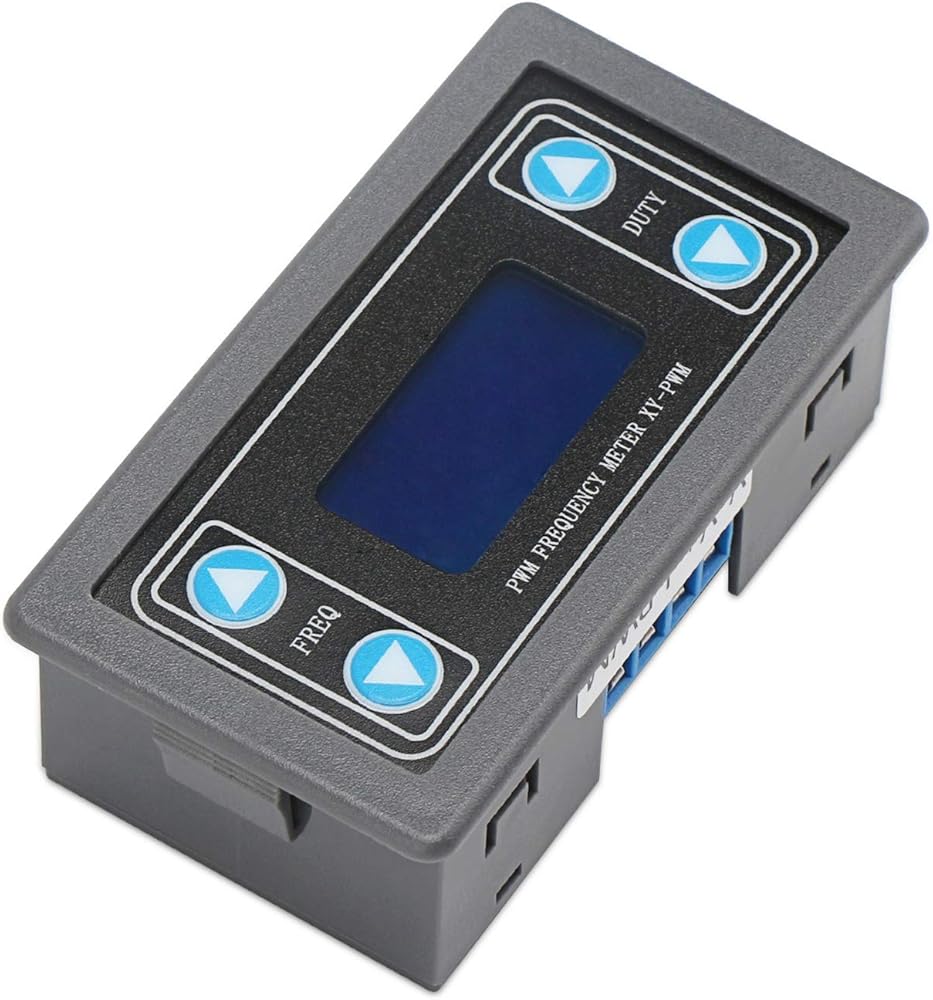

توجد 4 أزرار مستقلة في الوحدة لتعيين قيمة التردد وقيمة دورة العمل.
يدعم الضغط القصير (زيادة أو نقصان بمقدار وحدة واحدة) والضغط لفترة طويلة (زيادة أو نقصان سريع).
سيتم حفظ جميع معلمات الإعداد عند إيقاف التشغيل لتحقيق البيانات المضمونة.

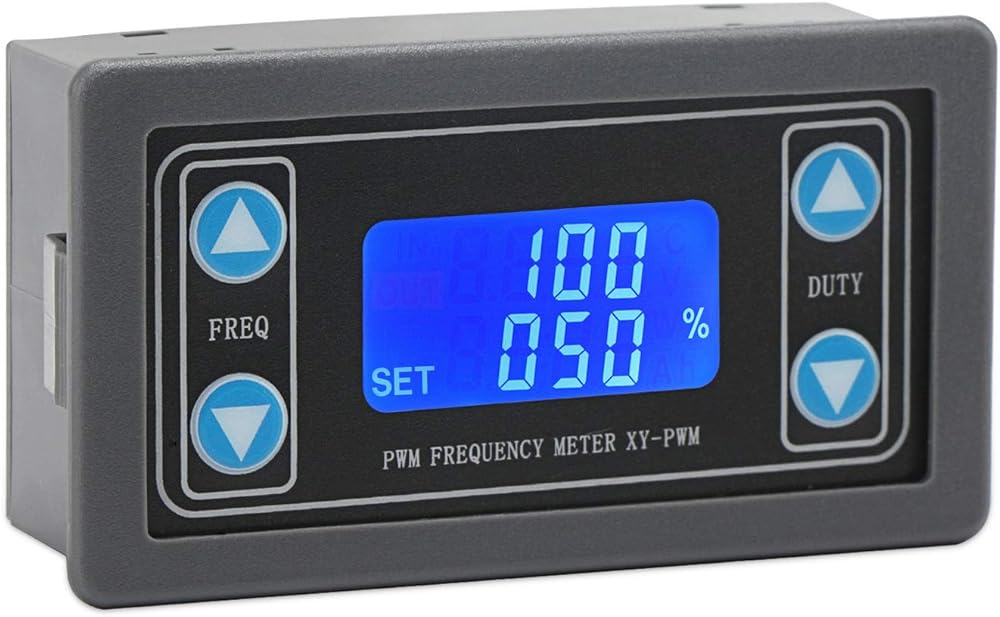

تعليمات عرض التردد:
ينقسم التردد إلى 4 نطاقات ويتم تبديله تلقائيًا.
1. XXX (بدون العلامة العشرية): الحد الأدنى للوحدة هو 1 هرتز، نطاق القيمة هو 1 هرتز ~ 999 هرتز.
2.X.XX (العلامة العشرية مكونة من مائة رقم): الحد الأدنى للوحدة هو 0.01 كيلو هرتز، نطاق القيمة هو 1.00 كيلو هرتز ~ 9.99 كيلو هرتز.
3. XX.X (العلامة العشرية مكونة من عشرة أرقام): الحد الأدنى للوحدة هو 0.1 كيلو هرتز؛ نطاق القيمة هو 10.0 كيلو هرتز ~ 99.9 كيلو هرتز.
4.X.X.X (العلامة العشرية الكاملة): الحد الأدنى للوحدة هو 1 كيلو هرتز؛ نطاق القيمة هو 1 كيلو هرتز ~ 150 كيلو هرتز
على سبيل المثال يعرض التردد 100 يمثل 100 هرتز؛ يعرض 1.01 يمثل 1.01 كيلو هرتز؛
يعرض 54.1 يمثل 54.1 كيلو هرتز؛ يعرض 1.2.4 يمثل 124 كيلو هرتز

الحزمة تشمل:
1 × مولد إشارة
