رقاقة السائق SSD1309
دعم واجهة IIC/SPI
القرار 128×64
حجم الشاشة 2.42 بوصة
لون العرض: أبيض/أزرق/أصفر/أخضر

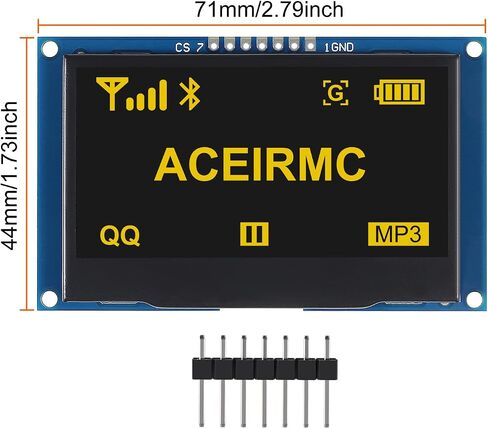

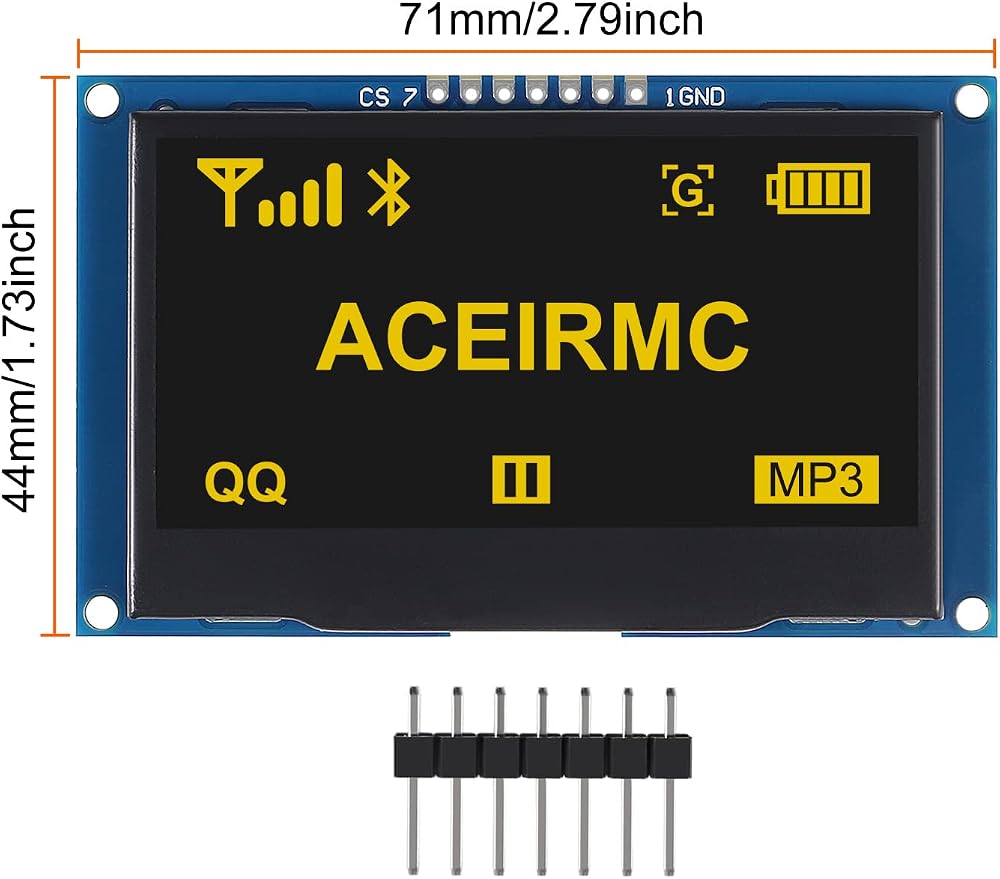

حجم الوحدة 71×43.5 (مم)
حجم الزجاج 60.5×37.00×(مم)
مساحة العرض 55.02×27.49 (مم)
محرك الجهد 3.3-5 فولت
عدد الدبابيس 7PIN
زاوية العرض> 160 درجة
درجة حرارة العمل -40 درجة مئوية ~ 70 درجة مئوية
درجة حرارة التخزين -40 درجة مئوية ~ 80 درجة مئوية

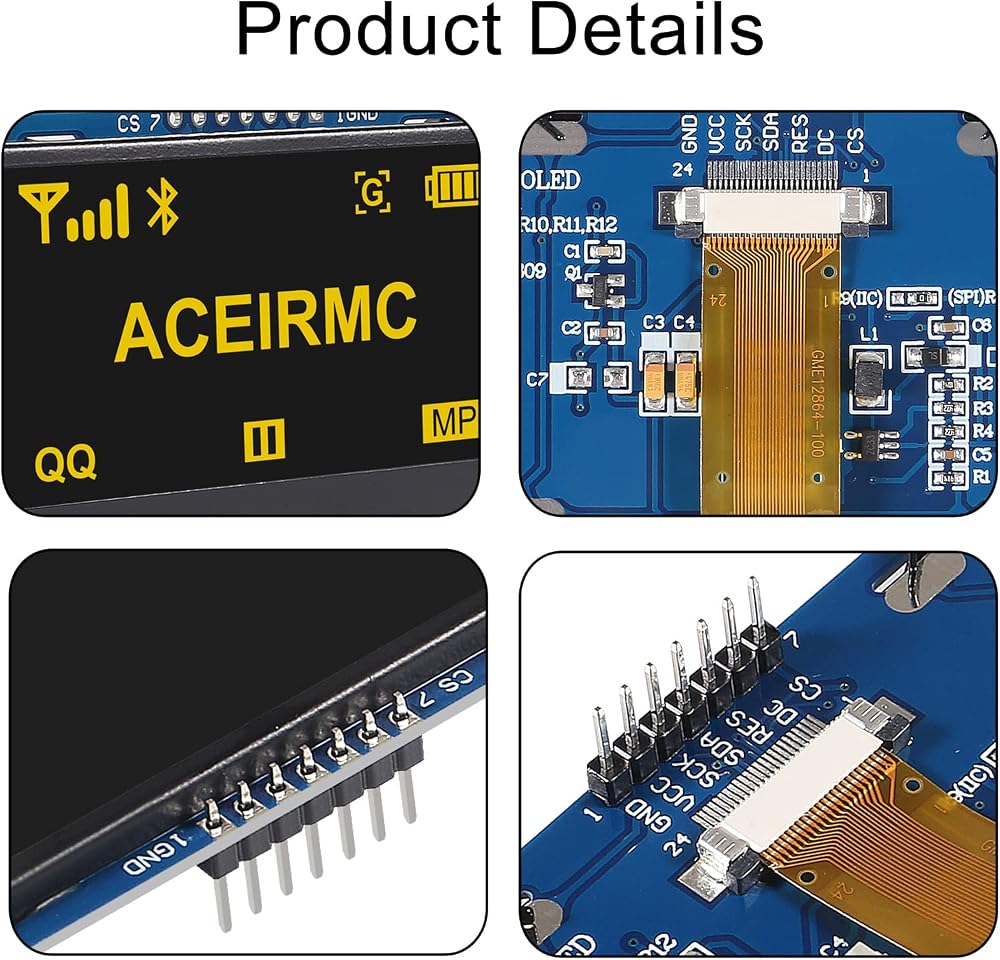

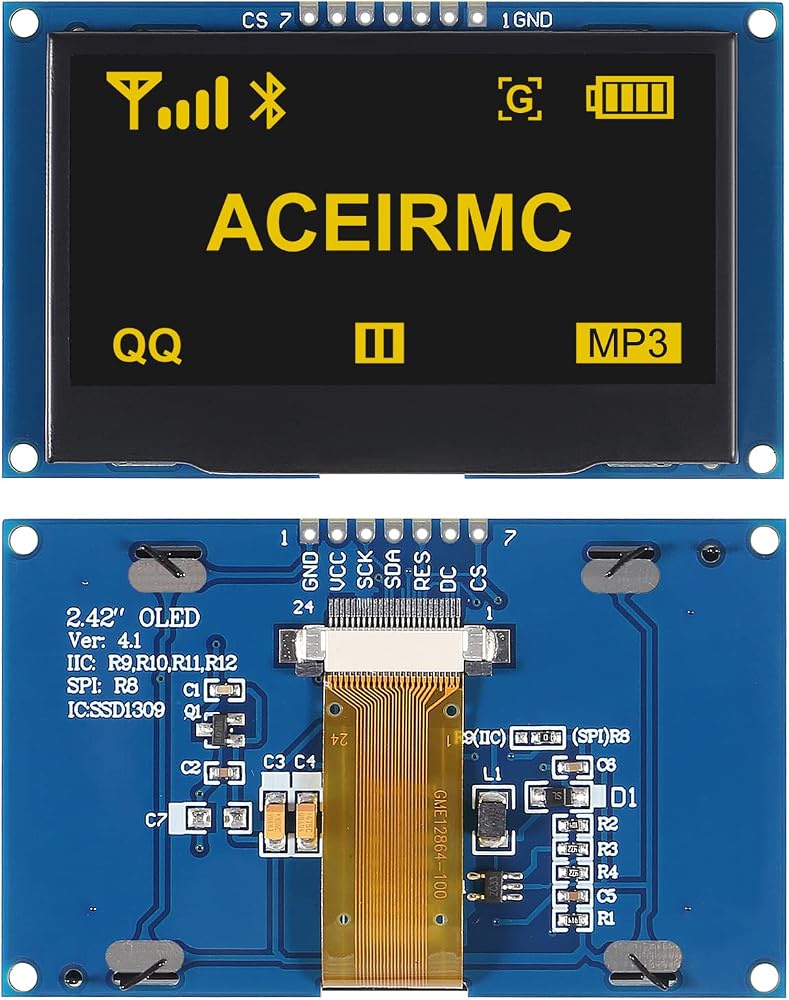

تعريف واجهة SPI:
1 GND - أرض الطاقة
2 VDD - مصدر الطاقة موجب (2.8-5.5 فولت)
3 SCK - خط الساعة
4 SDA - خط البيانات
5 الدقة-إعادة تعيين الخط
6 العاصمة - البيانات/الأمر
7 CS - تحديد الشريحة
محتويات الحزمة:
1 × وحدة العرض
