Power Transformers
MODEL

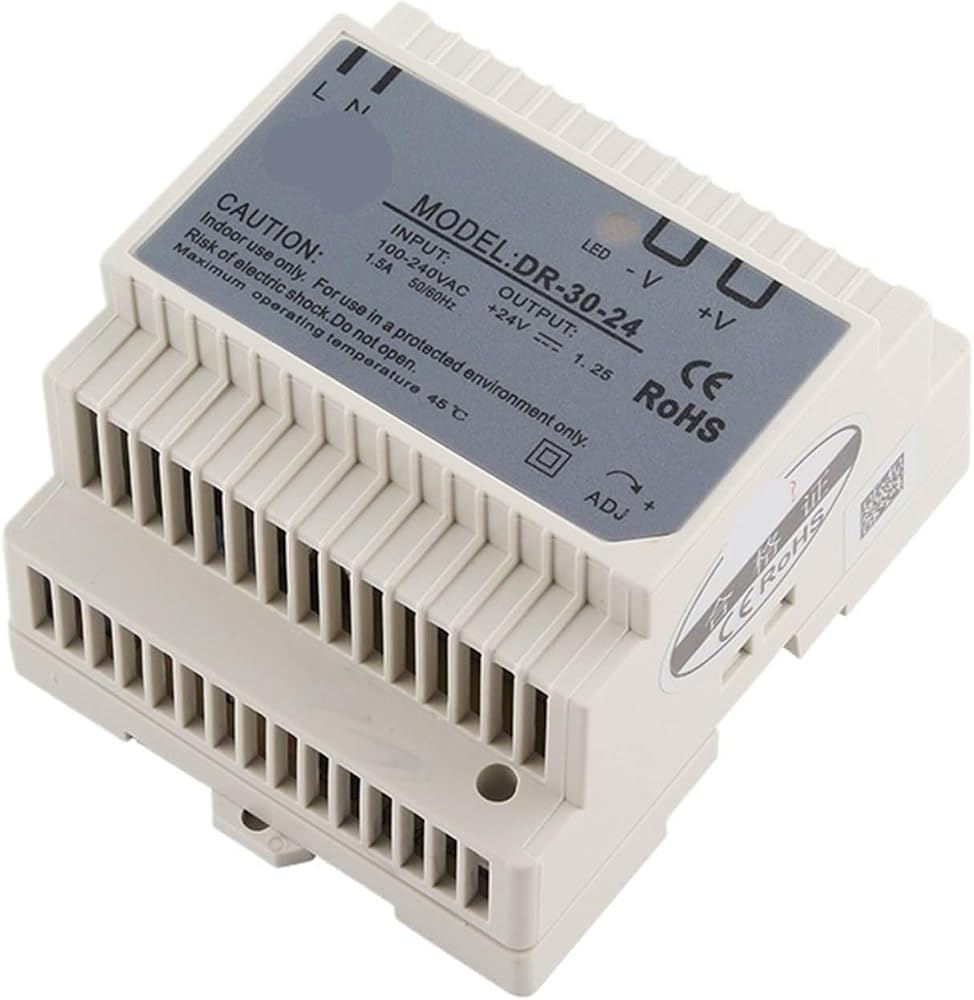

DR-30-5
DR-30-12
DR-30-15

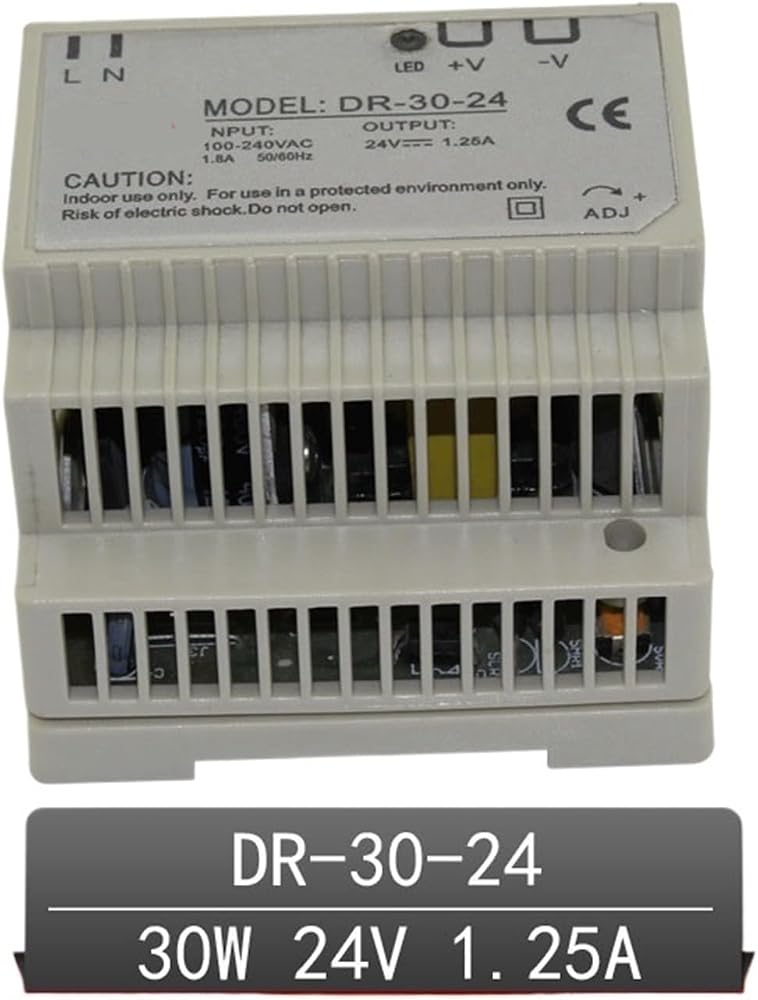

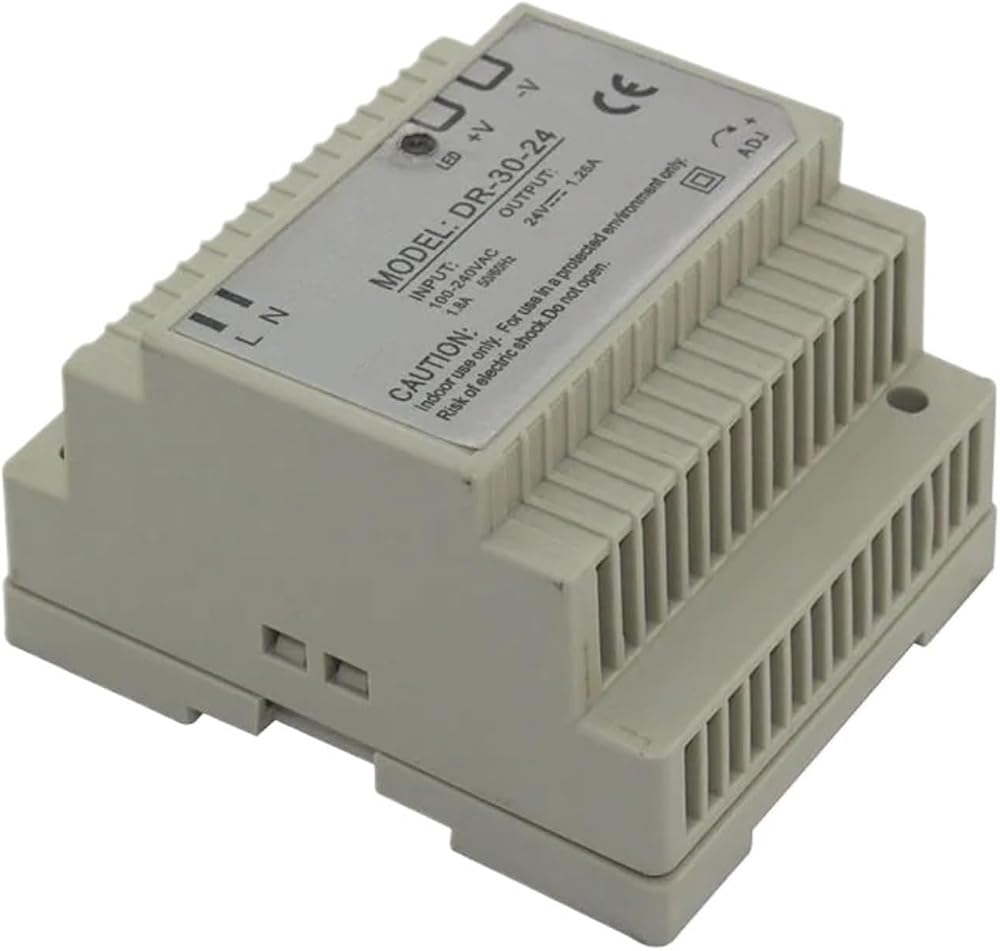

DR-30-24
OUTPUT
DC VOLTAGE
5V
12V
15V
24V
RATED CURRENT
3A
2A
2A
1.5A
RATED POWER
15W
24W
30W
36W
RIPPLE&NOISE
80mVpp
120mVpp
120mVpp
150mVpp
VOLTAGE ADJRANGE
475-5.5V
10.8-13.2V
13.5-16.5V
21.6-26.4V
VOLTAGE TOLERANCE
±2.0%
±1.0%
±1.0%
±1.0%
LINE REGULATION
±0.5%
±0.5%
±0.5%
±0.5%
LOAD REGULATION
±1.0%
±0.5%
±0.5%
±0.5%
SETUP RISE TIME
100ms 30ms/230VAC 100ms 30ms/115VAC at full load
HOLD UP TIME(TYP.)
90ms/230VAC 12ms/115VAC at full load
INPUT
VOLTAGE RANGE
85-264VAC 120-370VDC
FREQUENCY RANGE
47-63HZ
EFFICIENCY(Typ.)
74%
81%
82%
83%
AC CURRENT(Typ.)
0.88A/115VAC 0.48A/230VAC
INRUSH CURRENT
COLD START 15A/115VAC 30A/230VAC
PROTECTION
OVERLOAD
105-160% RATED OUTPUT POWER
Protection type:Hiccup mode recovers automatically after fault condition
OVER VOLTAGE
5.75V-6.75V
13.8V-16.2V
17.2V-20.25V
27.6V-32.4V
Protection type:Hiccup mode recovers automatically after fault condition
ENVIRONMENT
WORKING TEMP
-10~+60°C
WORKING HUMIDITY
20-90%RH non-condesing
STORAGE TEMP HUMIDITY
-20~+85°C 10-95%RH
TEMP.COEFFICIENT
±0.03%°C(0-50°C)
VIBRATION
10-500HZ
