كيف تستعمل:

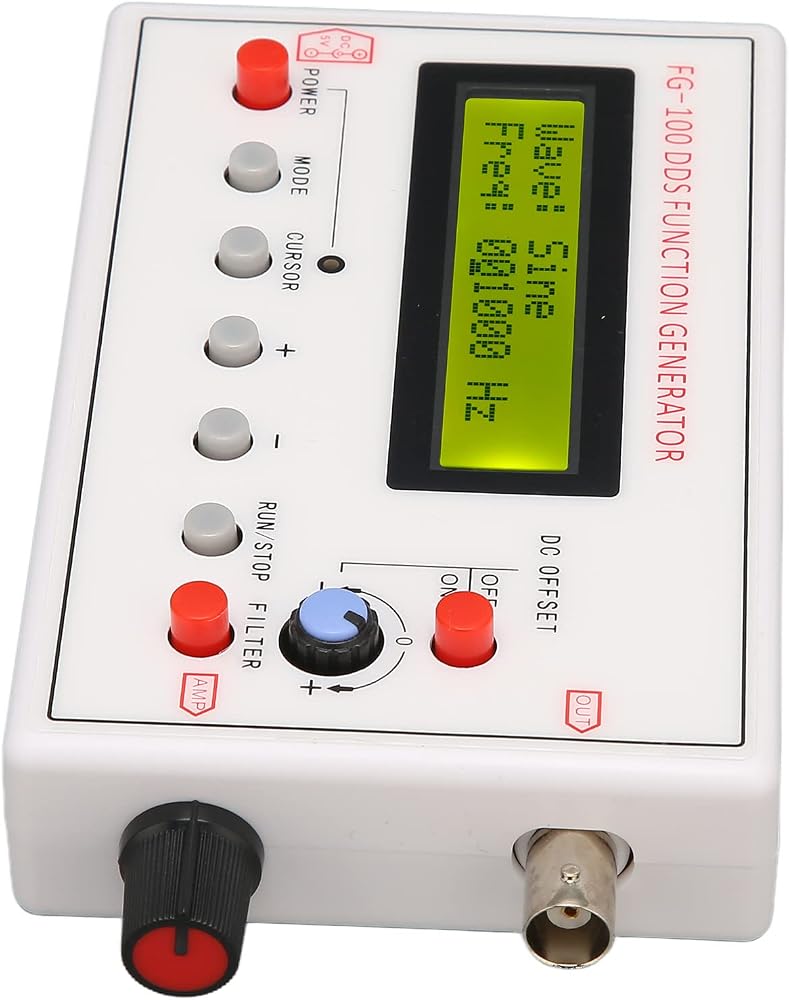

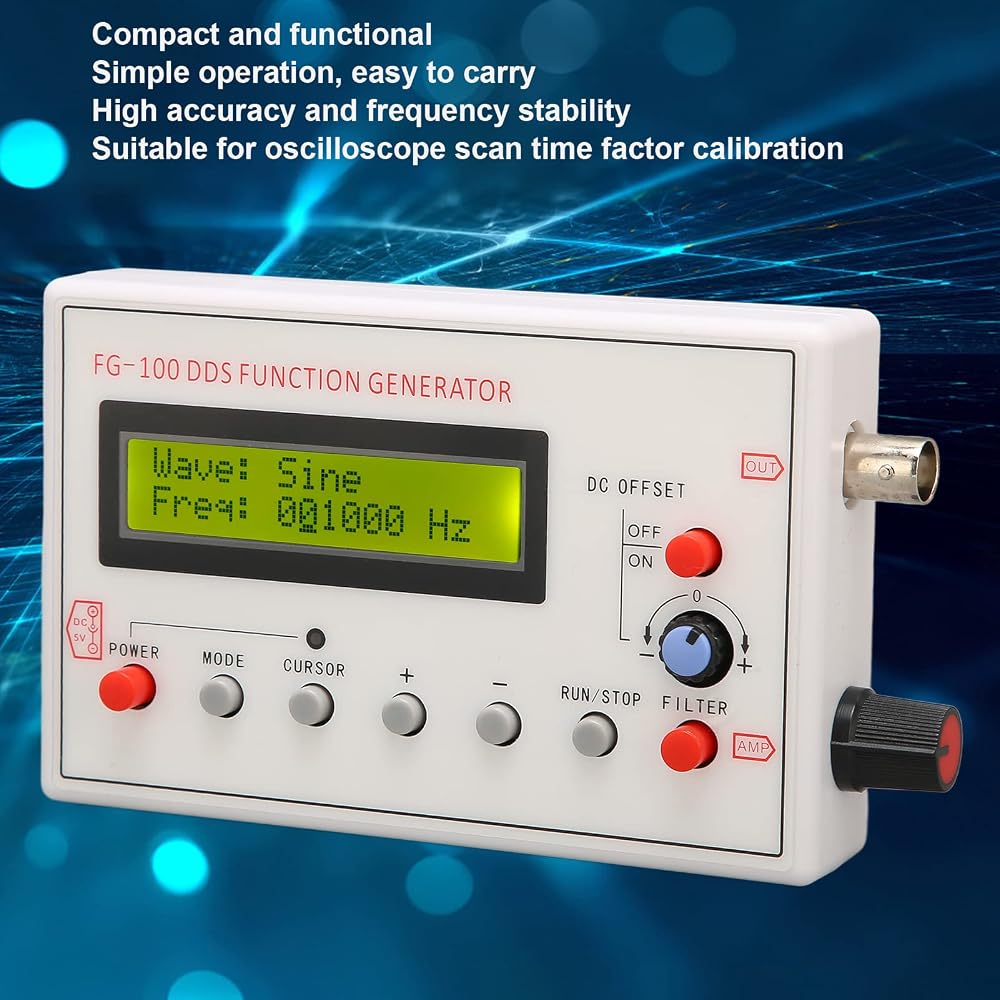

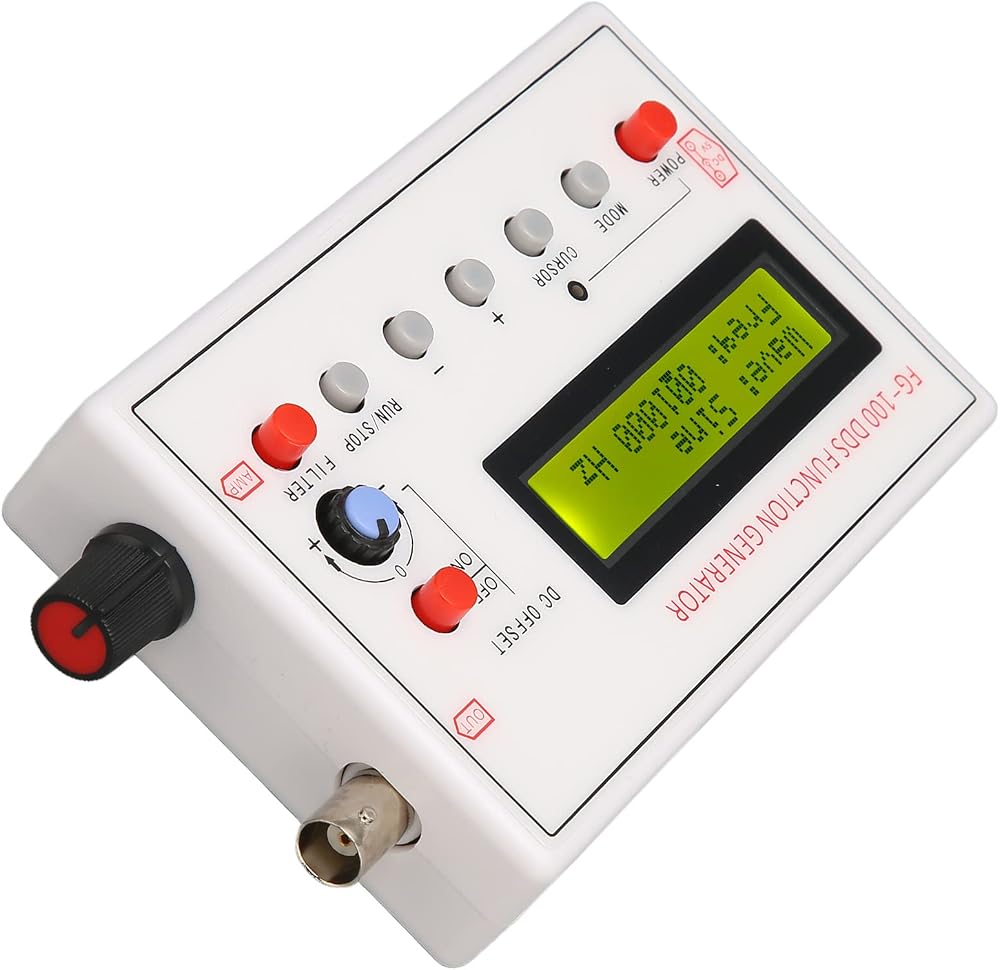

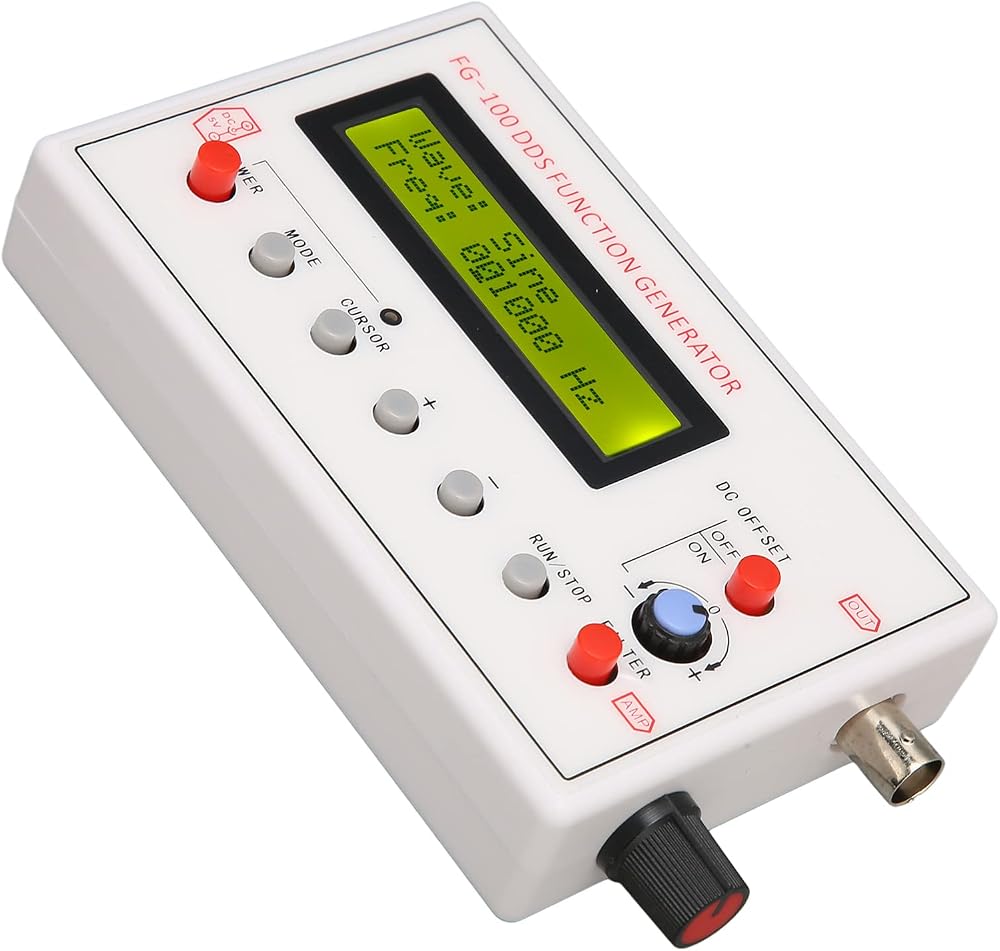

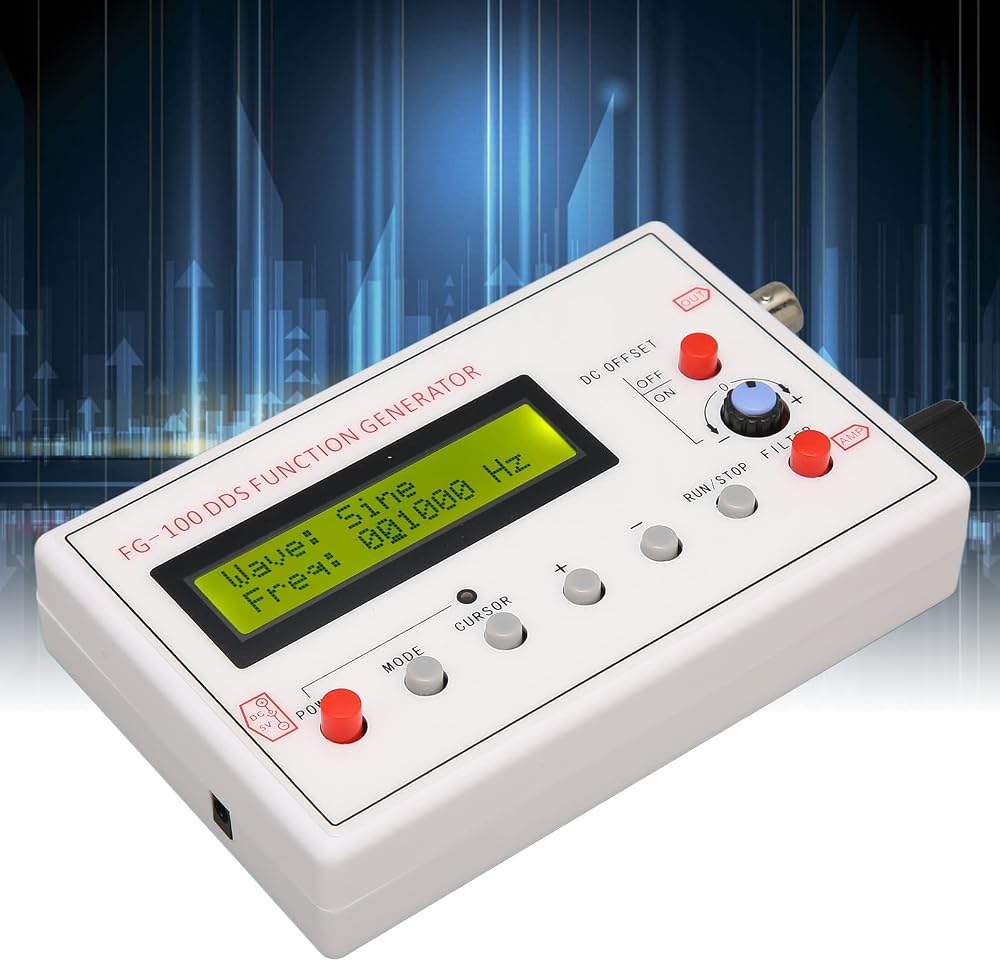

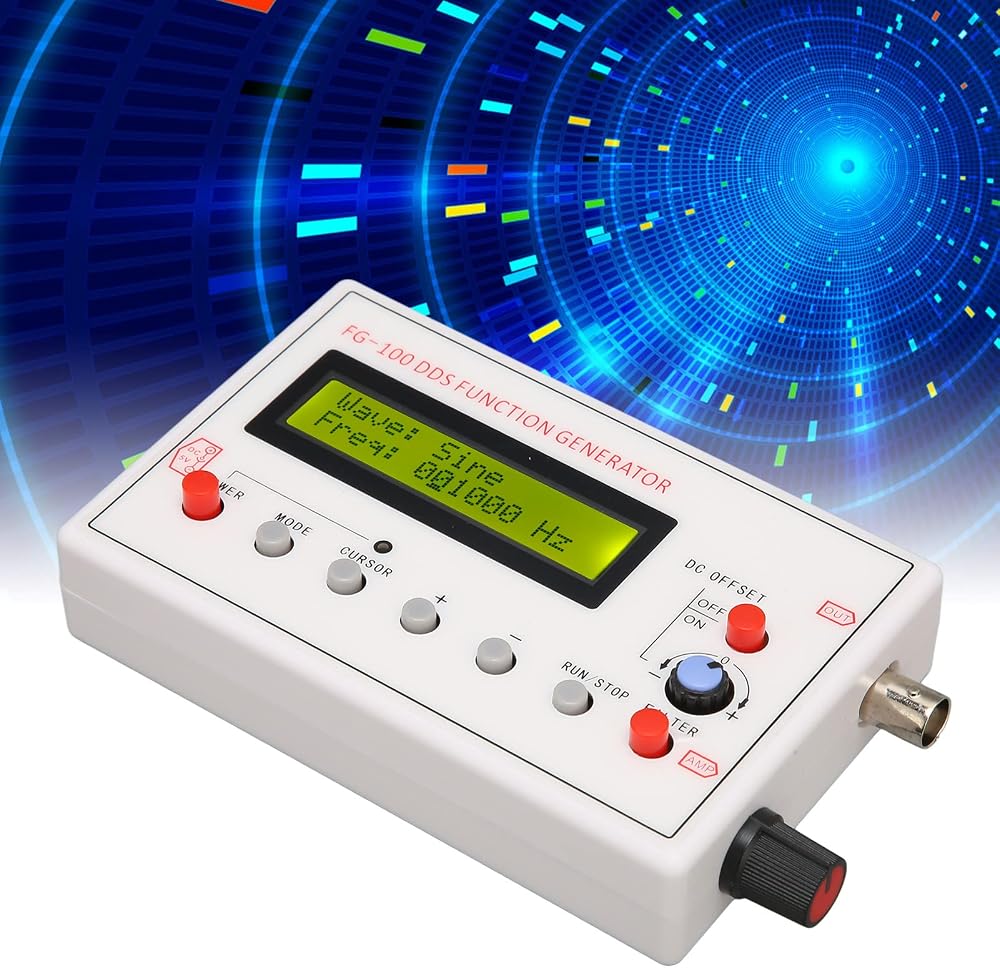

وصف المفتاح:
الوضع: زر تبديل الموجي
المؤشر: زر تثبيت المؤشر
تشغيل أو إيقاف: بدء إخراج الموجي
+: التردد الزائد
-: التردد ناقص
يضبط الإزاحة انحياز الشكل الموجي
AMP يضبط سعة الموجي

تخصيص:

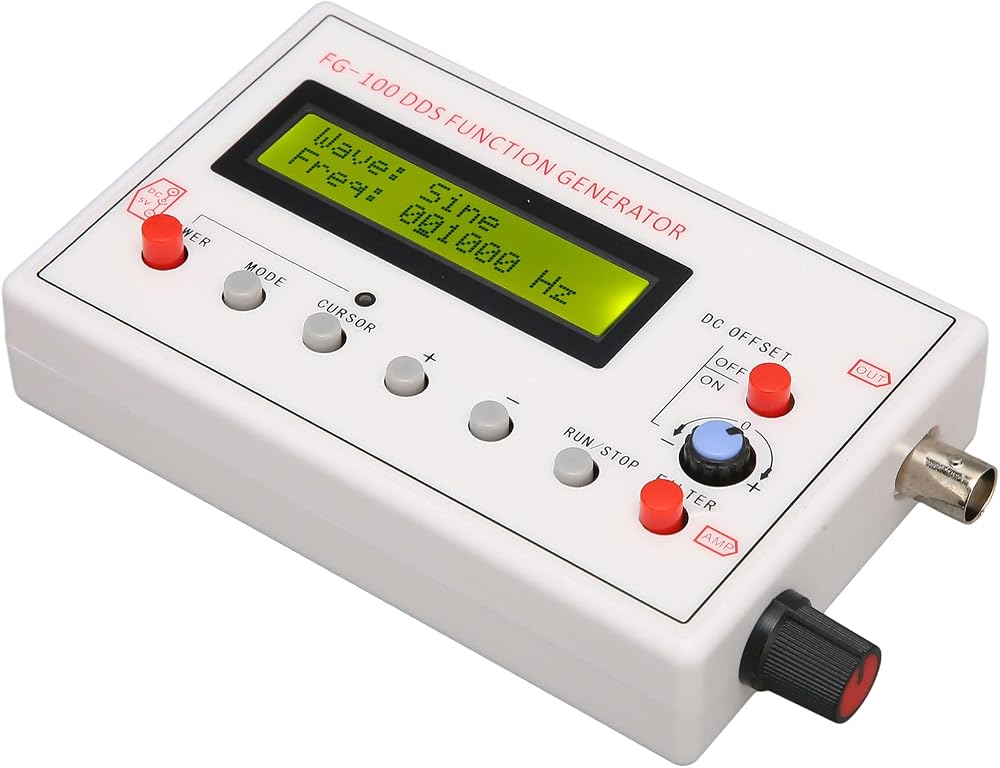

نوع العنصر: مولد إشارة الوظيفة
المواد: عبس
نطاق التردد: شكل موجة جيبية 1‑500 كيلو هرتز (حيث تكون سعة الخرج مسطحة حتى 200 كيلو هرتز، مع تقليل الزيادة الإضافية في سعة خرج التردد)، أشكال موجية أخرى 1‑50 كيلو هرتز (لكن الحد الأعلى للتردد القابل للتعديل لا يحد، إذا متطلبات التشويه والتذبذب ليست عالية، ويمكن زيادة استخدام التردد بشكل أكبر)
القرار: 1 هرتز
شكل موجة الإخراج: موجة جيبية، موجة مربعة، موجة مثلثة، منحدر أمامي، منحدر عكسي
تشويه الموجة الجيبية: سعة الإخراج: ± 10 فولت الحد الأقصى (P-P)
مقاومة الخرج: 50 أوم
إزاحة التيار المستمر: ± 10 فولت كحد أقصى مع وظيفة إيقاف التشغيل
مواصفات منفذ الإخراج: Bnc

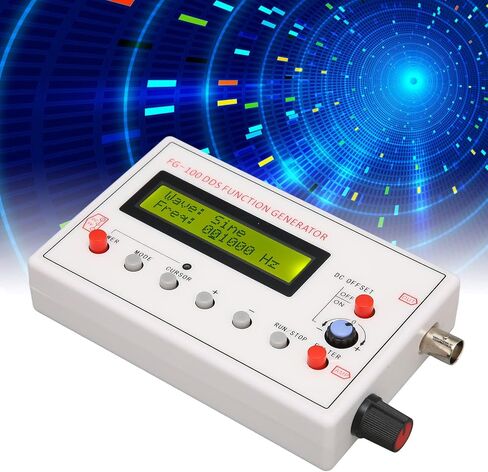

نطاق تردد الإخراج:
موجة جيبية: 1‑500 كيلو هرتز (نطاق صالح)
موجة مربعة: 1‑20 كيلو هرتز (نطاق صالح)
موجة المثلث: 1 - 20 كيلو هرتز (نطاق صالح)
موجة سن المنشار: 1‑20 كيلو هرتز (نطاق صالح)

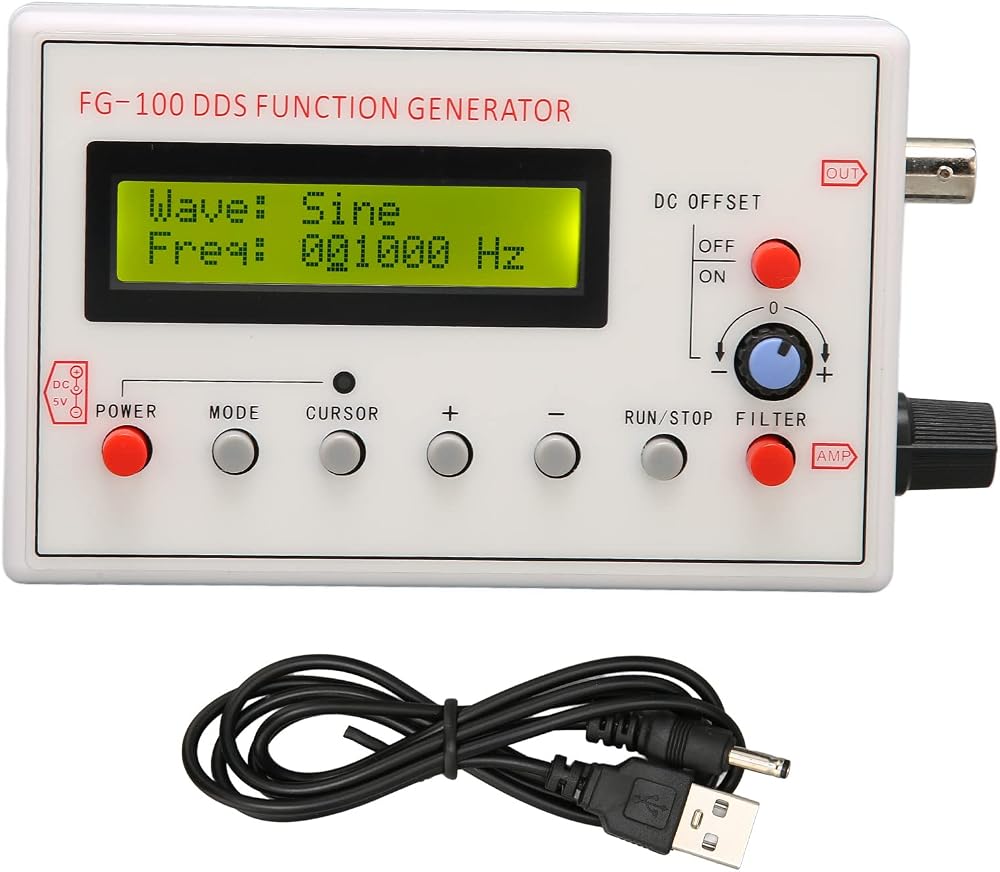

قائمة الحزمة:
1 × مولد إشارة الوظيفة
1 × دليل التعليمات
1 × كابل يو اس بي
