معلومات المعلمة:
جهد الإدخال: 5 فولت/9 فولت
جهد الخرج: 9 فولت
سمات:

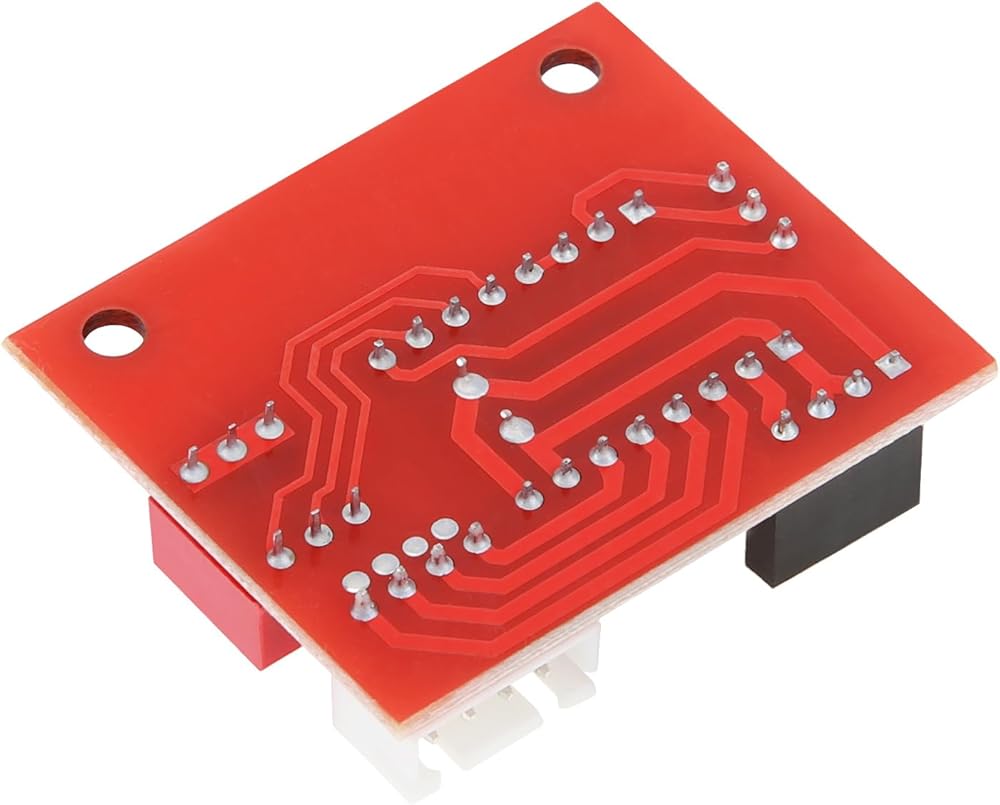

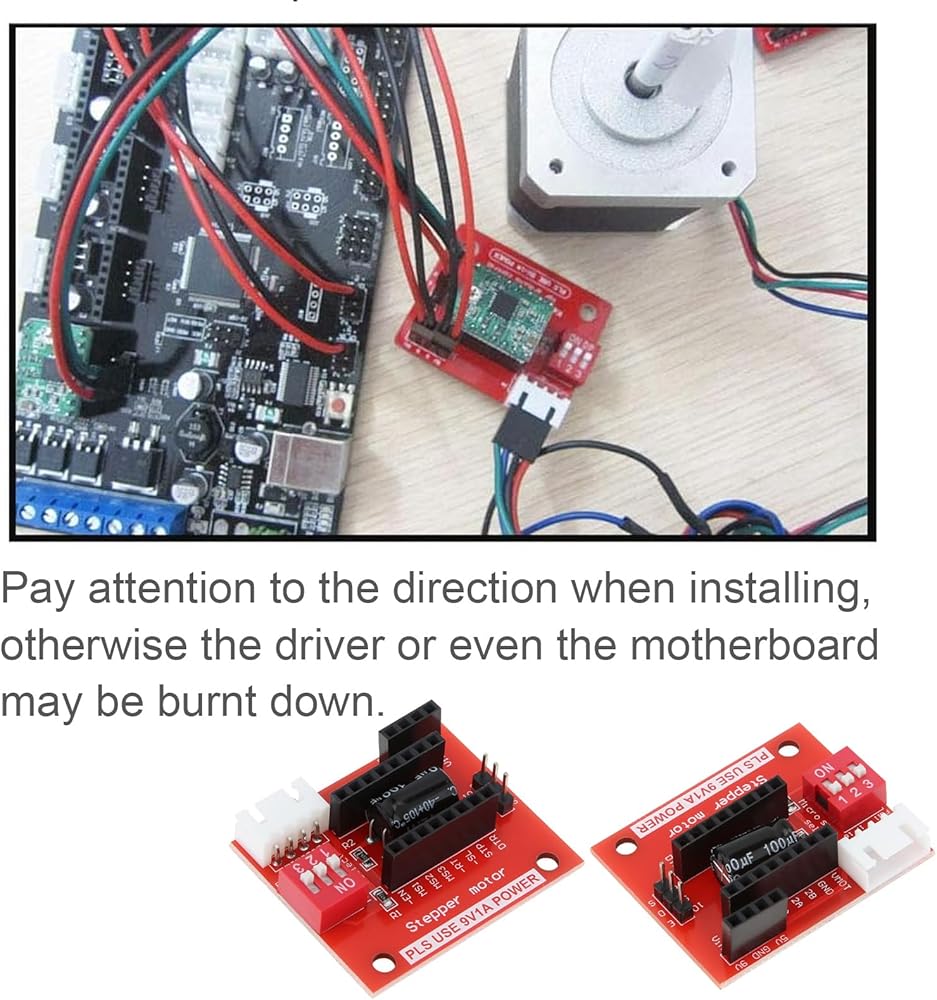

- يمكن استخدام A4988 / DRV8825، وانتبه للاتجاه عند الإدخال، وإلا فقد يتم حرق محرك الأقراص.

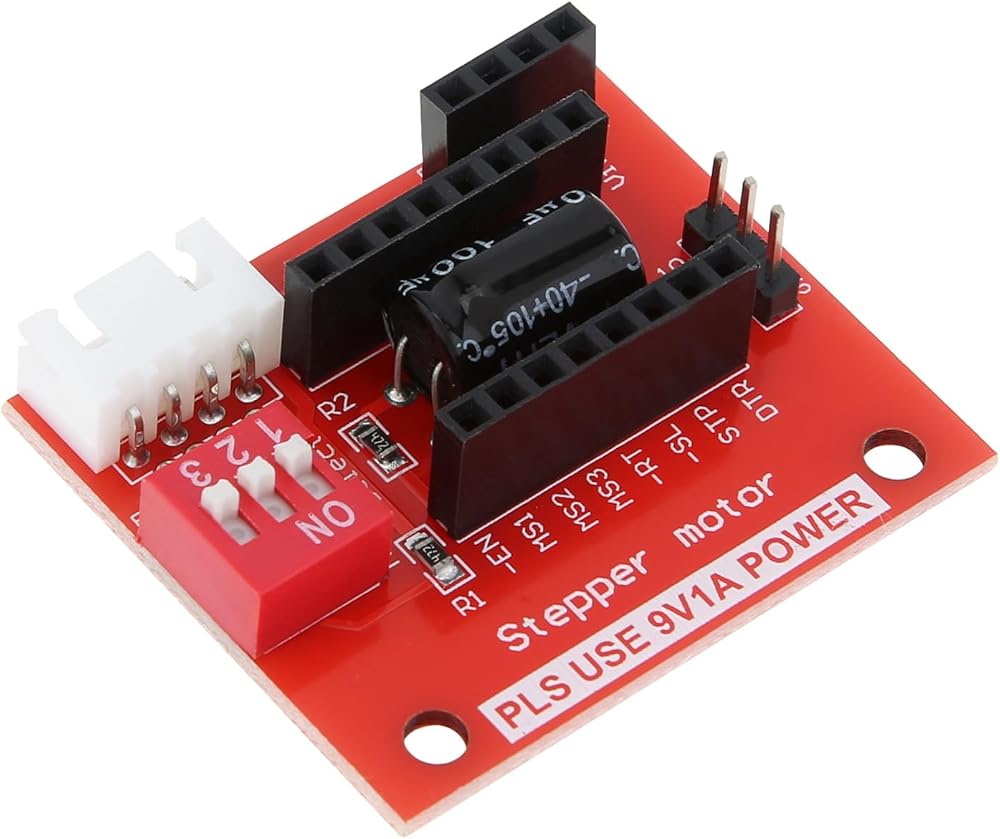

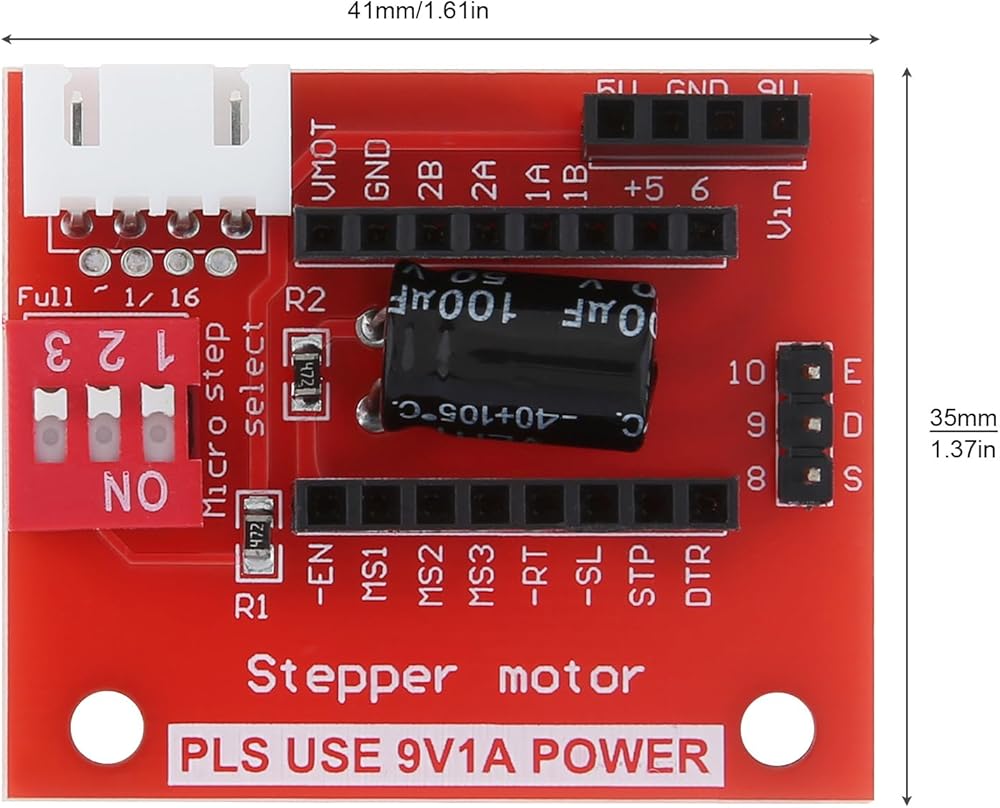

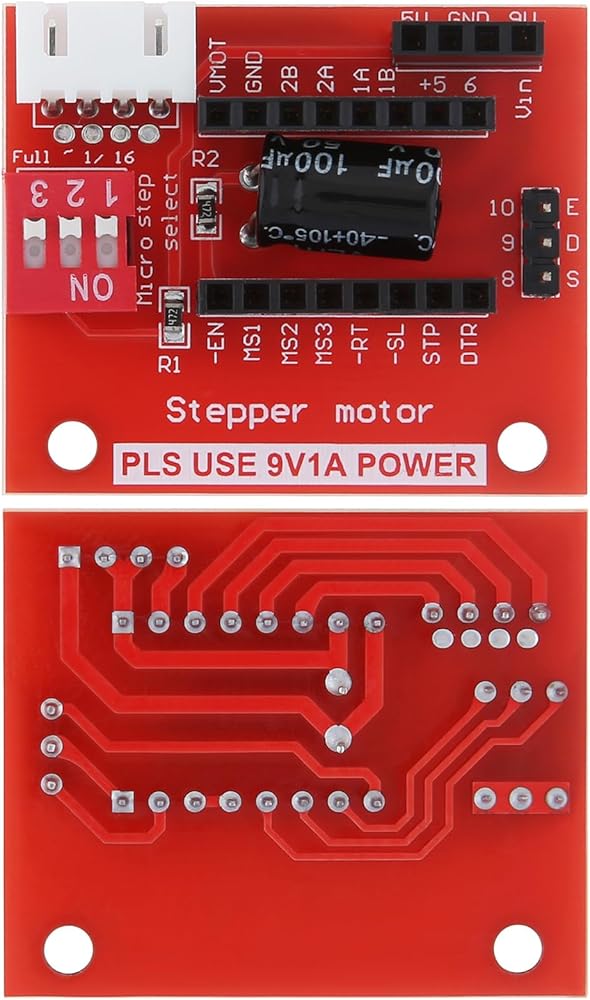

- جم يربط المحرك .
- يقوم Jv بتوصيل مصادر الطاقة 5V و12V-24V.
- يتوافق Jc E S D G مع إخراج إشارة محرك الأقراص Enable Step Direction Gnd على الاتصال.
- يتم التحكم في توجيه وسرعة محرك السائر ذي الأربعة أسلاك عن طريق تبديل مفاتيح الانحدار الموجودة على لوحة توسيع محرك السائر. مجموعات مختلفة من مفاتيح الانحدار لها تأثيرات مختلفة على توجيه وسرعة محرك السائر ذي الأربعة أسلاك.
- قم بتوصيل الوحدة A4988: أدر مفاتيح الانحدار 1 و2 و3 الخاصة بمحرك السائر إلى وضع إيقاف التشغيل، وسوف يدور محرك السائر في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة بسرعة كبيرة. مفتاح تراجع محرك السائر 1، 2 إلى وضع التشغيل، 3 إلى إيقاف التشغيل، في هذا الوقت في حالة التقسيم الفرعي 8، تكون سرعة محرك السائر بطيئة جدًا، تدور في اتجاه عقارب الساعة دورة واحدة عكس اتجاه عقارب الساعة دورتين، كرر الدورة. يتم تشغيل مفتاح تراجع محرك السائر 1، 2، 3 إلى وضع التشغيل، في هذا الوقت في حالة التقسيم الفرعي 16، تكون سرعة محرك السائر بطيئة، نصف دورة في اتجاه عقارب الساعة عكس اتجاه عقارب الساعة دورة واحدة.
- قم بتوصيل وحدة DRV8825: يتم تشغيل مفتاح تراجع محرك السائر 1، 2، 3 إلى وضع التشغيل، في هذا الوقت في حالة التقسيم الفرعي 32، تكون سرعة محرك السائر بطيئة، نصف دورة في اتجاه عقارب الساعة عكس اتجاه عقارب الساعة دورة واحدة، كرر الدورة.
مكان التطبيق:
- A4988 DRV8825 لوحة تحكم للسائق بمحرك متدرج للطابعة ثلاثية الأبعاد
تتضمن العبوة:
5 × لوحة درع تمديد
